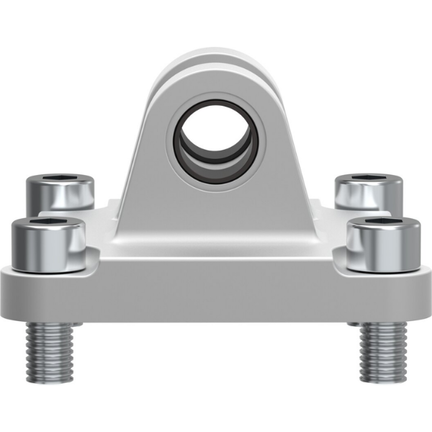

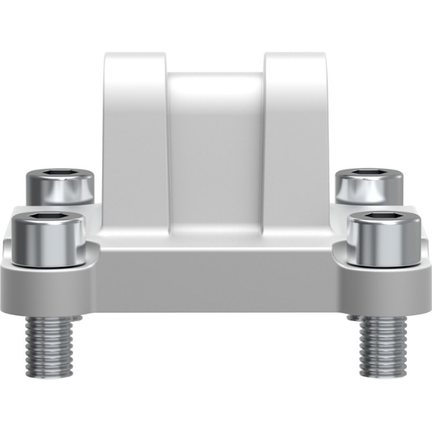

Kołnierze wahliwe serii SNCL Festo

Kołnierze wahliwe serii SNCL firmy Festo to elementy montażowe przeznaczone do mocowania siłowników pneumatycznych w sposób umożliwiający ich ruch wahliwy. Kołnierz jest montowany do pokrywy siłownika, a następnie przytwierdzany do konstrukcji maszyny. Takie rozwiązanie pozwala na zmianę położenia osi siłownika podczas jego pracy i jest stosowane w aplikacjach, w których wymagane jest wahliwe zamocowanie napędu.

Seria SNCL obejmuje warianty przeznaczone do różnych średnic siłowników. W ofercie Air-Com dostępne są wykonania od SNCL-12 do SNCL-125, a także wersje z oznaczeniem R3 oraz wybrane wykonania specjalne. Dobór konkretnego kołnierza należy przeprowadzić na podstawie średnicy siłownika oraz jego konstrukcji. :contentReference[oaicite:1]{index=1}

Wahliwe mocowanie siłownika

Podstawową funkcją SNCL jest zapewnienie wahliwego mocowania siłownika pneumatycznego. W przeciwieństwie do sztywnego mocowania kołnierzowego, zastosowanie elementu wahliwego pozwala na zmianę kąta ustawienia siłownika względem konstrukcji podczas wykonywania ruchu.

Jest to istotne w mechanizmach, w których geometria układu powoduje zmianę położenia osi siłownika w trakcie wysuwania i wsuwania tłoczyska. Wahliwe mocowanie pozwala ograniczyć powstawanie niepożądanych naprężeń wynikających ze zmiany kąta pracy napędu.

Kołnierz wahliwy do siłowników pneumatycznych

SNCL jest elementem wyposażenia dodatkowego stosowanym przy siłownikach pneumatycznych. Festo wskazuje kołnierze SNCL jako akcesoria przeznaczone między innymi do siłowników standardowych oraz wybranych siłowników kompaktowych. W zależności od wykonania mogą być stosowane z napędami o odpowiedniej średnicy tłoka. :contentReference[oaicite:2]{index=2}

Kołnierz jest przykręcany do odpowiedniej pokrywy siłownika za pomocą śrub. Konstrukcja elementu umożliwia następnie połączenie go z konstrukcją maszyny w sposób pozwalający na ruch wahliwy całego napędu.

Zastosowanie w automatyce przemysłowej

Kołnierze wahliwe SNCL Festo znajdują zastosowanie w układach automatyki przemysłowej, w których siłownik nie może być zamocowany całkowicie sztywno. Mogą być wykorzystywane w mechanizmach przesuwających, dociskowych, podających oraz w innych układach, w których podczas pracy zmienia się geometria połączenia między siłownikiem a elementem wykonawczym.

Wahliwe mocowanie może być szczególnie przydatne w przypadku mechanizmów, w których tłoczysko jest połączone z elementem wykonującym ruch po łuku lub z układem, którego położenie zmienia się w trakcie cyklu.

Konstrukcja kołnierza SNCL

Kołnierze serii SNCL mają konstrukcję umożliwiającą bezpośrednie połączenie z pokrywą siłownika. W zależności od wielkości element jest wykonany ze stopu aluminium. Festo podaje dla serii SNCL między innymi wykonania ze stopu aluminium odlewanego ciśnieniowo oraz, dla wybranych wielkości, aluminium kutego. :contentReference[oaicite:3]{index=3}

Zastosowanie aluminium pozwala uzyskać konstrukcję o stosunkowo małej masie przy zachowaniu parametrów wymaganych dla elementu montażowego siłownika. Dokładny materiał zależy od wielkości oraz wariantu kołnierza.

Wersje SNCL-R3

W ofercie serii SNCL występują również warianty oznaczone symbolem R3. Jest to wykonanie z dodatkową ochroną powierzchniową, przeznaczone do zastosowań wymagających innego poziomu ochrony materiału niż standardowe wykonanie. Festo określa dla wariantów SNCL-R3 wykonanie z aluminium z powłoką ochronną. :contentReference[oaicite:4]{index=4}

Wariant R3 należy dobierać wtedy, gdy wymagania dotyczące środowiska pracy lub odporności powierzchniowej odpowiadają specyfikacji tego wykonania. Nie należy traktować oznaczenia R3 jako uniwersalnego zamiennika standardowego wariantu SNCL.

Dobór do średnicy siłownika

Jednym z najważniejszych parametrów podczas wyboru kołnierza jest średnica tłoka siłownika. Oznaczenie SNCL-32 odpowiada zastosowaniu do siłownika o średnicy 32 mm, SNCL-40 do średnicy 40 mm, SNCL-50 do średnicy 50 mm itd.

W zależności od wariantu seria obejmuje kołnierze dla średnic od 12 do 125 mm. W dokumentacji Festo dostępne są między innymi SNCL-12, SNCL-16, SNCL-20, SNCL-25, SNCL-32, SNCL-40, SNCL-50, SNCL-63, SNCL-80, SNCL-100 oraz SNCL-125. :contentReference[oaicite:5]{index=5}

Przy zamawianiu należy zwrócić uwagę na pełne oznaczenie produktu, ponieważ poszczególne warianty różnią się wymiarami montażowymi, a część wielkości występuje również w wykonaniu R3.

Kompatybilność z siłownikami

Kołnierze SNCL są stosowane jako elementy montażowe do odpowiednio dobranych siłowników Festo. Dokumentacja producenta wskazuje je jako akcesoria między innymi do siłowników DNC, DSBC, ADN, AEN, ADVU i AEVU, przy czym kompatybilność zależy od średnicy oraz konkretnego wykonania napędu. :contentReference[oaicite:6]{index=6}

Przed zakupem należy sprawdzić, czy wybrany kołnierz odpowiada zarówno średnicy siłownika, jak i jego konstrukcji oraz sposobowi mocowania pokrywy. Nie każdy wariant SNCL jest przeznaczony do każdego typu siłownika.

Montaż kołnierza wahliwego

SNCL montuje się bezpośrednio do odpowiedniej pokrywy siłownika. Kołnierz należy ustawić zgodnie z wymaganym kierunkiem pracy i przykręcić za pomocą przewidzianych do tego elementów mocujących.

Po zamontowaniu siłownika w konstrukcji maszyny kołnierz umożliwia jego wahliwy ruch względem punktu mocowania. Podczas montażu należy zapewnić odpowiednią przestrzeń na ruch napędu oraz sprawdzić, czy w całym zakresie pracy nie występują kolizje z elementami maszyny.

Kołnierz wahliwy a geometria mechanizmu

Zastosowanie mocowania wahliwego jest uzasadnione przede wszystkim wtedy, gdy kąt ustawienia siłownika zmienia się podczas wykonywania cyklu. Przykładem może być napęd elementu poruszającego się po łuku, mechanizm dźwigniowy lub układ, w którym punkt połączenia tłoczyska zmienia swoje położenie względem punktu mocowania korpusu.

Sztywne zamocowanie w takiej aplikacji może powodować dodatkowe obciążenia wynikające z wymuszonego ustawienia siłownika. Kołnierz wahliwy pozwala dopasować położenie osi napędu do aktualnej geometrii mechanizmu.

Elementy uzupełniające mocowanie

Kołnierz SNCL może stanowić część większego układu mocowania siłownika. W zależności od konstrukcji maszyny można wykorzystać również inne elementy Festo, takie jak widełki SNCB, kołnierze SNCS, stopy widełkowe oraz sworznie. Dobór elementów zależy od wymaganej geometrii oraz sposobu połączenia siłownika z konstrukcją maszyny. :contentReference[oaicite:7]{index=7}

W przypadku konieczności uzyskania konkretnego kierunku wychylenia należy dobrać cały układ mocowania jako zestaw kompatybilnych elementów. Pozwala to zachować odpowiednią geometrię połączenia oraz zakres ruchu siłownika.

Materiały i odporność powierzchniowa

Standardowe kołnierze SNCL są wykonywane z aluminium. Festo podaje dla serii odporność korozyjną CRC 2, odpowiadającą umiarkowanemu obciążeniu korozyjnemu. Oznacza to możliwość stosowania elementów w typowych warunkach przemysłowych, przy zachowaniu warunków określonych przez producenta. :contentReference[oaicite:8]{index=8}

Warianty SNCL-R3 posiadają dodatkową powłokę ochronną. W przypadku zastosowań w środowisku o podwyższonej agresywności należy sprawdzić wymagania dotyczące odporności korozyjnej konkretnego wykonania.

Kołnierze SNCL jako elementy montażowe siłowników

Kołnierze wahliwe SNCL Festo są elementami montażowymi przeznaczonymi do budowy układów pneumatycznych, w których wymagane jest ruchome zamocowanie siłownika. Pozwalają połączyć korpus napędu z konstrukcją maszyny w sposób umożliwiający zmianę jego położenia kątowego podczas pracy.

Seria obejmuje wiele wielkości odpowiadających średnicom siłowników, dzięki czemu można dobrać odpowiedni element do konkretnego napędu. Dostępność wariantów standardowych oraz R3 pozwala dodatkowo uwzględnić wymagania dotyczące wykonania powierzchniowego.

Parametry techniczne serii SNCL

• Producent: Festo
• Seria: SNCL
• Typ elementu: kołnierz wahliwy
• Zastosowanie: mocowanie siłowników pneumatycznych
• Rodzaj mocowania: wahliwe
• Dostępne wielkości: 12–125 mm, zależnie od wariantu
• Materiał: aluminium, zależnie od wielkości
• Warianty: standardowe oraz SNCL-R3
• Wykonanie R3: aluminium z powłoką ochronną
• Odporność korozyjna: CRC 2 dla wskazanych wykonań
• Zgodność: RoHS

Dokładne wymiary, średnica otworu, rozstaw otworów montażowych, masa oraz rodzaj materiału zależą od wybranego wariantu SNCL. Przed zamówieniem należy sprawdzić pełne oznaczenie kołnierza i jego dane wymiarowe.

Kołnierze wahliwe SNCL Festo – do ruchomego mocowania siłowników

Kołnierze wahliwe SNCL Festo są przeznaczone do mocowania siłowników pneumatycznych w aplikacjach, w których wymagany jest ruch wahliwy napędu. Element montowany jest do odpowiedniej pokrywy siłownika i umożliwia jego zmianę położenia kątowego względem konstrukcji maszyny.

Seria obejmuje wykonania dla wielu średnic siłowników, od 12 do 125 mm. Dostępne są również warianty SNCL-R3 z dodatkową ochroną powierzchniową. Dobór właściwego kołnierza powinien uwzględniać średnicę siłownika, jego typ, sposób mocowania oraz wymagany zakres ruchu wahliwego.

Kołnierze SNCL mogą być stosowane w układach automatyki przemysłowej, między innymi przy mechanizmach dźwigniowych, przesuwających i dociskowych, w których geometria połączenia zmienia się podczas pracy. W połączeniu z odpowiednimi elementami mocującymi Festo pozwalają zbudować kompletne wahliwe mocowanie siłownika.
