Uniwersalne złącze obrotowe, DEUBLIN, G 1 1/4"- G 1 1/4"

Nr artykułu:

DGHR114

Nr artykułu:

DGHR114


3320.35 zł netto/szt.
4084.03 zł brutto/szt.
Produkt dostępny. Czas dostawy: Wysyłka w 24-48h. więcej
Koszty dostawy: od 0.00zł więcej
szt.
Rabaty dla profesjonalistów
  • Ponad 700 000 produktów  - najszersza oferta w Polsce
  • indywidualne warunki cenowe
  • szybka dostawa - 24 / 48 h
  • wsparcie merytoryczne i techniczne
  • dostęp do historii zamówień i rozliczeń
Wypełnij formularz
Opis produktu
Dane techniczne
Pliki do pobrania

Opis produktu - Uniwersalne złącze obrotowe, DEUBLIN, G 1 1/4"- G 1 1/4"

Zastosowanie:
Przepust obrotowy do prostego doprowadzenia i odprowadzenia przewodów. Te przepusty nadaja sie do instalacji zanieczyszczonej wody, oleju przenoszacego cieplo i pary nasyconej (strumien przerywany). Opcjonalnie mozna wyposazyc jednostki przeznaczone do przesylu czynników agresywnych, abrazyjnych i zanieczyszczonej wody w uszczelke specjalna.
Zalety:
Sprezyny znajduja sie poza przeplywem czynnika roboczego, co pozwala zminimalizowac straty cisnienia i uniknac turbulencji.
Materialy:
Obudowa: Mosiadz, opcjonalnie: Stal szlachetna, uszczelka: Grafit weglowy / weglik wolframu
Zakres temperatury:
Woda do maks. +175°C, para nasycona do maks. +140°C, olej przenoszacy cieplo do maks. +200°C
Cisnienie robocze:
Woda: G 1/4" do G 1 1/2" maks. 50 bar, G 2" maks. 40 bar. Para nasycona: maks.. 3 bar, olej przenoszacy cieplo: maks. 6,5 bar
Opcjonalnie:
Wykonanie ze stali szlachetnej -ES, pakiet uszczelek dla czynników abrazyjnych wzglednie zanieczyszczonej wody -AB
Uwaga:
Maksymalne wartosci cisnienia i predkosci obrotowej nie moga wystapic jednoczesnie. W razie watpliwosci prosze sie skonsultowac z nasza firma. Cisnienie cieczy przekraczajace wartosc 8 bar dopuszczalne jest tylko przy zastosowaniu wody chlodzacej i temperatury maksymalnej +50°C. Przy oleju przenoszacym cieplo z temperatura ponad +175°C nie wolno przekroczyc predkosci obrotowej 300 obr/min. W trybie rewersyjnym trzeba stosowac chwyty z kolnierzem.
Uwaga:
Uwzglednic rodzaj gwintu (lewoskretny i prawoskretny). Gwint lewoskretny stosowac do doprowadzenia przy bebnie prawoskretnym. Gwint prawoskretny stosowac do doprowadzenia przy bebnie lewoskretnym.

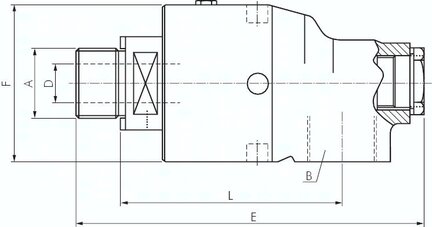

Dane techniczne - Uniwersalne złącze obrotowe, DEUBLIN, G 1 1/4"- G 1 1/4"

Waga
3,8 kg
Ciśnienie robocze
maks. 50 bar
Gwint
1-1/4
Rodzaj gwintu
G
Umaks
2500 obr./min.
Gwint (G)
1-1/4
D
31 mm
L
119 mm
F
85 mm
E
181 mm
Gwint G1
1-1/4
Wersja
standardowe
Nr kat.
DGHR114
