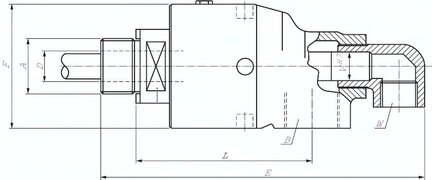

Uniwersalne złącze obrotowe, DEUBLIN, G3/8-G1/4--rura G3/8-9mm

Kod: DGHRRST38

Uniwersalne złącze obrotowe, DEUBLIN, G3/8-G1/4--rura G3/8-9mm

Kod: DGHRRST38

Chcesz zamówić ten towar? skontaktuj się:

Zadzwoń: +48 71 799 45 81

E-mail: [email protected]

Dodaj do ulubionych

Opis produktu - Uniwersalne złącze obrotowe, DEUBLIN, G3/8-G1/4--rura G3/8-9mm

Zastosowanie:
Przepust obrotowy do kombinowanego doprowadzenia i odprowadzenia przewodów. Rura wewnetrzna* moze byc na stale polaczona z zasilanym bebnem i obracajac sie przejac odprowadzenie doprowadzanego czynnika. Rura stojakowa wstawiana jest w przepust obrotowy w pasowaniu H7, zapewnia to funkcje obrotowa. Przepusty te nadaja sie do instalacji zanieczyszczonej wody, oleju przenoszacego cieplo i pary nasyconej (strumien przerywany). Opcjonalnie mozna wyposazyc jednostki przeznaczone do przesylu czynników agresywnych, abrazyjnych i zanieczyszczonej wody w uszczelke specjalna.
Zalety:
Sprezyny znajduja sie poza przeplywem czynnika roboczego, co pozwala zminimalizowac straty cisnienia i uniknac turbulencji.
Materialy:
Obudowa: Mosiadz, opcjonalnie: Stal szlachetna, uszczelka: Grafit weglowy / weglik wolframu
Zakres temperatury:
Woda do maks. +175°C, para nasycona do maks. +140°C, olej przenoszacy cieplo do maks. +200°C
Cisnienie robocze:
Woda: G 3/8" do G 1 1/2" maks. 50 bar, G 2" maks. 40 bar. Para nasycona: maks.. 3 bar, olej przenoszacy cieplo: maks. 6,5 bar
Opcjonalnie:
Wykonanie ze stali szlachetnej -ES, pakiet uszczelek dla czynników abrazyjnych wzglednie zanieczyszczonej wody -AB
Uwaga:
Maksymalne wartosci cisnienia i predkosci obrotowej nie moga wystapic jednoczesnie. W razie watpliwosci prosze sie skonsultowac z nasza firma. Cisnienie cieczy przekraczajace wartosc 8 bar dopuszczalne jest tylko przy zastosowaniu wody chlodzacej i temperatury maksymalnej +50°C. Przy oleju przenoszacym cieplo z temperatura ponad +175°C nie wolno przekroczyc predkosci obrotowej 300 obr/min. W trybie rewersyjnym trzeba stosowac chwyty z kolnierzem.
Uwaga:
Uwzglednic rodzaj gwintu (lewoskretny i prawoskretny). Gwint lewoskretny stosowac do doprowadzenia przy bebnie prawoskretnym. Gwint prawoskretny stosowac do doprowadzenia przy bebnie lewoskretnym.
*rura wewnetrzna nie zawarta w dostawie
