Wał stalowy z zamontowaną podporą wału, stal ulepszona cieplnie, WM-20-AFH2-H6- (R101152000) - Bosch-Rexroth

SKU: OC-REXROTH332196

Producent: Bosch-Rexroth

Produkt na zamówienie

Skontaktuj się z nami, aby poznać cenę i termin dostawy.

Skontaktuj się bezpośrednio:

[email protected]

+48 71 799 45 81

Zapisz na liście

Najszersza oferta
dla przemysłu w Polsce

Szybka dostawa
24 h / 48 h

Indywidualny
doradca techniczny

Indywidualne
warunki cenowe

Opis produktu - Wał stalowy z zamontowaną podporą wału, stal ulepszona cieplnie, WM-20-AFH2-H6- (R101152000) - Bosch-Rexroth

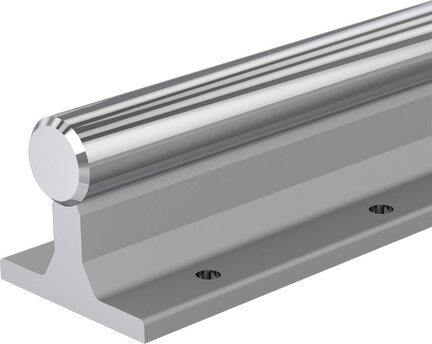

Wał stalowy z zamontowaną podporą wału
ze stali ulepszonej cieplnie
Średnica wału d = 20
Tolerancja = H6
Podpora wału: Aluminium, kołnierz, wysoka konstrukcja, odstęp otworu typ 2

Materiał podpory wału: Aluminium
Do użycia z otwartymi tulejami tocznymi
Do długich prowadnic lub dużych obciążeń, do których ze względu na ugięcia nie można stosować wałów samonośnych
Nieograniczona długość możliwa dzięki wałom z połączeniem wtykowym
Pasujące podpory do różnych wymagań
W porównaniu z prowadnicami szynowymi profilowymi oferuje dodatkowy stopień swobody w kierunku obwodowym.
Do zastosowań, w których inne prowadnice liniowe ze względu na niedokładność podkonstrukcji mogą się nachylać w kierunku obciążenia.

Cechy produktów
Średnica wału d [mm]	20.0
Materiał precyzyjnych wałów stalowych	Stal ulepszona cieplnie Cf53
Klasa tolerancji wału	h6
Materiał podpór wału	Aluminium
Masa m (kg/m) [kg/m]	4.1
Masa [kg]	0

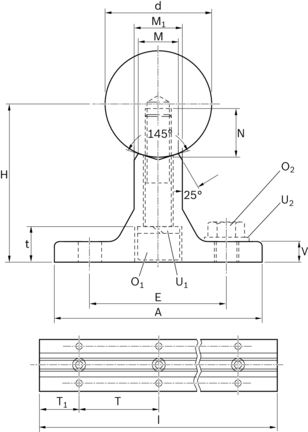

Wymiar A [mm]	56
Wymiar E [mm]	37
Wymiar H [mm]	38.0
Wymiar M [mm]	8.3
Wymiar M1 [mm]	11
Wymiar N [mm]	11
Wymiar O1 gwint x skok [mm]	M6x30
Wymiar O2, średnica gwintu	M6x16
Wymiar t [mm]	9.6
Wymiar U1 [mm]	6
Wymiar U2 [mm]	6
Wymiar V [mm]	6
