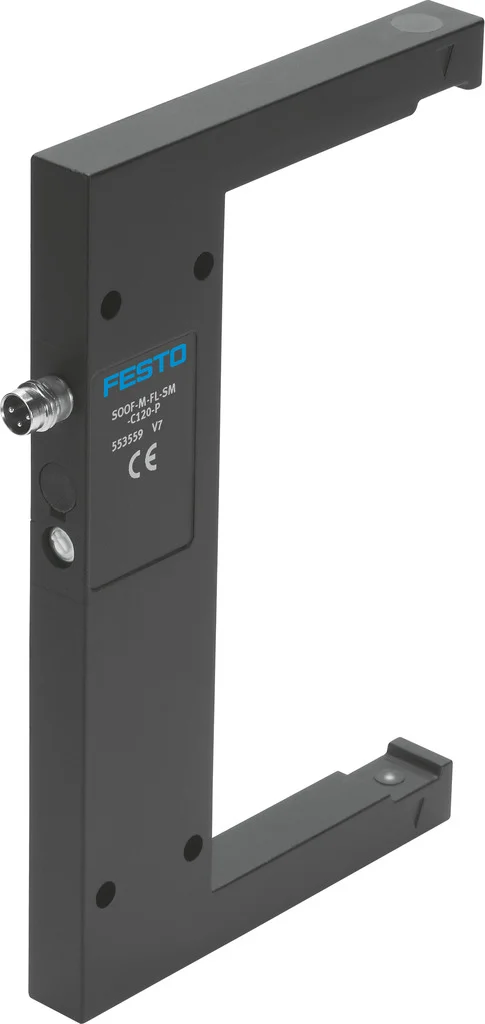

Widełkowa zapora świetlna SOOF-M-FL-SM-C120-P (553559) serii SOOF - Festo
SKU: OT-FESTO026082
MPN: SOOF-M-FL-SM-C120-P
Producent:
Festo
Cena netto/szt.
1 204,92 zł
1 482,05 zł
brutto/szt.
Opis produktu - Widełkowa zapora świetlna SOOF-M-FL-SM-C120-P (553559) serii SOOF - Festo
Czujniki widełkowe są przelotowymi czujnikami fotoelektrycznymi. Zasada ta gwarantuje optymalną niezawodność i wydajność. Bezpieczne wykrywanie wymaga minimalnego wysiłku podczas instalacji.
- Jednokierunkowa zapora świetlna
- Wykonanie: polimer lub metal
- Trwały korpus: wysoka odporność na uderzenia i drgania
- Stopień ochrony IP 67
- Przyłącze elektryczne z wtyczką M8x1, 3-pin.
- Diody LED
Dane techniczne
| Symbol | 00995956 |
| Certyfikacja | RCM Mark |
| Znak CE (patrz deklaracja zgodności) | Zgodnie z dyrektywą kompatybilności elektromagnetycznej UE |
| Znak UKCA (patrz deklaracja zgodności) | wg przepisów UK dot. EMV |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Wielkość pomiarowa | Pozycja |
| Zasada pomiaru | optoelektroniczny |
| Metoda pomiaru | Widełkowa zapora świetlna |
| Rodzaj światła | czerwone |
| Minimalna średnica przedmiotu | 0.5 mm |
| Wskazówka, min. średnica przedmiotu | 0,5 mm w trybie Standard |
| Temperatura otoczenia | -25 degC |
| Dokładność powtarzalności | 0.02 mm |
| Wyjście dwustanowe | push-pull |
| Funkcja elementu przełączającego | z możliwością przełączania |
| Histereza | 0.1 mm |
| Maks. częstotliwość przełączania | 5000 Hz |
| Informacja dot. częstotliwości przełączania | 5000 Hz w trybie Standard |
| Maks. prąd wyjściowy | 100 mA |
| Funkcja elementu czasowego | przez IO-Link |
| Zabezpieczenie przeciwzwarciowe | Pulsed |
| Protokół | IO-Link |
| IO-Link, wersja protokołu | Device V 1.1 |
| IO-Link, Profil | Smart sensor profile |
| IO-Link, klasy funkcji | Kanał danych binarnych (BDC) |
| IO-Link, Communication mode | COM2 (38,4 kBd) |
| IO-Link, obsługa SIO-Mode | Tak |
| IO-Link, Port class | A |
| IO-Link, szerokość danych procesowych OUT | 0 bajtów |
| IO-Link, szerokość danych procesowych IN | 2 bajty |
| IO-Link, zawartość danych procesowych IN | 1 bit BDC (Stability) |
| IO-Link, zawartość danych serwisowych IN | 16 bit Maximum Signal Level |
| IO-Link, minimalny czas cyklu | 2,3 ms |
| IO-Link, konieczna pamięć danych | 73 byte |
| Zakres napięcia roboczego DC | 10 V |
| Tętnienia resztkowe | +- 5% |
| Prąd jałowy | 30 mA |
| Ochrona przed zmianą polaryzacji | do wszystkich przyłączy elektrycznych |
| Przyłącze elektryczne | 3-pin |
| Wielkość | Widełki 120x60 mm |
| Szerokość widełek | 120 mm |
| Waga produktu | 244 g |
| Materiał obudowy | Cynkowy odlew ciśnieniowy, powlekany |
| Wskaźnik stanu przełączenia | Dioda LED żółta |
| Opcje ustawień | IO-Link |
| Stopień ochrony | IP67 |
| Napięcie izolacji | 500 V |
| Odporność na napięcie udarowe | 0.8 kV |
| Klasa odporności korozyjnej wg normy Festo | 0 - Brak obciążenia korozyjnego |
| Zgodność z LABS | VDMA24364-strefa III |
| Stopień zanieczyszczenia | 3 |
Parametry techniczne - Widełkowa zapora świetlna SOOF-M-FL-SM-C120-P (553559) serii SOOF - Festo
Mierzona wielkość
Położenie
IO-Link, wymagana pamięć danych
73 Byte
Tętnienie resztkowe
± 5 %
Odporność na piki napięcia
0.8 kV
Stopień zanieczyszczenia
3
Sposób pomiaru
Optoelektroniczny
Wyjście dwustanowe
Push-pull, NPN, PNP
Funkcja elementu przełączającego
Można przełączyć na
Protokół
IO-Link
Maks. częstotliwość przełączania
5 000 Hz
Opcje ustawień
IO-Link, Potencjometr
Napięcie przebicia izolacji
500 V
IO-Link, Service data contents IN
32 bit Switching Counter, 16 bit Temperature, 8 bit Teach-In Quality, 16 bit Minimum Signal Level, 16 bit Maximum Signal Level
Metoda pomiarowa
Widełkowa zapora świetlna
Wskaźnik stanu przełączania
Żółta dioda LED
Histereza
<= 0.1 mm
Prąd jałowy
30 mA
IO-Link, function classes
Binärer Daten Kanal (BDC), Process Data Variable (PDV), Identyfikacja, Diagnostyka, Teach channel
Uwaga na temat częstotliwości przełączania
5000 Hz dla trybu Standard, 1500 Hz w trybie wysokiej rozdzielczości, 250 Hz w trybie Power, 8000 Hz dla trybu Speed
Rodzaj światła
Czerwony
Minimalna średnica obiektu
0.5 mm
Funkcja timera
Przez IO-Link®
Uwaga na min. średnicę obiektu
0,5 mm dla trybu Standard, 0,3 mm w trybie wysokiej rozdzielczości, 1,5 mm w trybie Power, 0,5 mm dla trybu Speed
Szerokość widełek
120 mm
IO-Link, obsługa trybu SIO
Tak
Stopień ochrony
IP67
Przyłącze elektryczne
3-pin, M8x1, Wtyczka
Dopuszczenie
RCM Mark, c UL us - Listed (OL)
Uwaga dotycząca materiałów
Zawierają substancje PWIS, Zgodne z RoHS
Wielkość
Widełki 120x60 mm
Materiał obudowy
Odlew ciśnieniowy cynkowy, powlekany
IO-Link, tryb komunikacji
COM2 (38,4 kBaud)
IO-Link, minimalny czas cyklu
2,3 ms
Maks. Prąd wyjściowy
100 mA
IO-Link, Profil
Smart sensor profile
IO-Link, typ portu
A
Temperatura otoczenia
-25 ... 60 °C
Zabezpieczenie przed odwrotną polaryzacją
Dla wszystkich przyłączy elektrycznych
Powtarzalność
0.02 mm
Klasa odporności na korozję CRC
0 – Brak odporności na korozję
Waga produktu
244 g
Znak CE (patrz deklaracja zgodności)
Wg dyrektywy EU-EMV
Zabezpieczenie przed zwarciem
Obwód impulsowy
Zakres napięcia roboczego DC
10 ... 30 V
IO-Link, protokół
Device V 1.1
IO-Link, process data width OUT
0 Byte
IO-Link, process data width IN
2 Byte
IO-Link, process data content IN
1 bit BDC (Switching Signal), 1 bit BDC (Stability), 12 bit PDV (Signal Level)
Nr kat.
OT-FESTO026082
