Opis produktu - Wózek kulkowy Compact Line, SNS, wielkość konstr. 15, stal CS, dokładność: normalna, KWE-015-SNS-C1-N-1 (R205C11420) - Bosch-Rexroth

Wózek kulkowy jest precyzyjny i wyróżnia się następującymi cechami produktowymi:
Wielkość konstrukcyjna 15
Konstrukcja SNS – wąski, normalny, wysokość standardowa
Korpus wózka prowadzącego ze stali niskowęglowej CS
Klasa napięcia wstępnego C1: Niskie napięcie wstępne
Klasa dokładności N: Normalne
bez łańcucha kulkowego
Smarowany wstępnie i konserwowany
Korpus wózka prowadzącego w wersji standardowej
Długość całkowita wózka prowadzącego = 58,2 mm
Zamienność: Wózek prowadzący i szyny prowadzące można dowolnie łączyć dla każdej dokładności.

Obszar zastosowania: Przy ograniczonej przestrzeni montażowej w kierunku bocznym
Nośność: Wysoki
Przykręcane śrubami od góry

Cechy produktów
Wersja	Prowadnica szynowa kulkowa
Wielkość nominalna [mm]	15
Konstrukcja	SNS – wąska, normalna, wysokość standardowa
Typ konstrukcji	Wózek kulkowy Compact Line
Klasa napięcia wstępnego	C1 - niskie napięcie wstępne
Klasa dokładności	N – normalna
Uszczelnienie	SS – standardowa uszczelka
Łańcuch kulkowy	Bez łańcucha kulkowego (standard)
Smarowanie	smarowany wstępnie, konserwowany

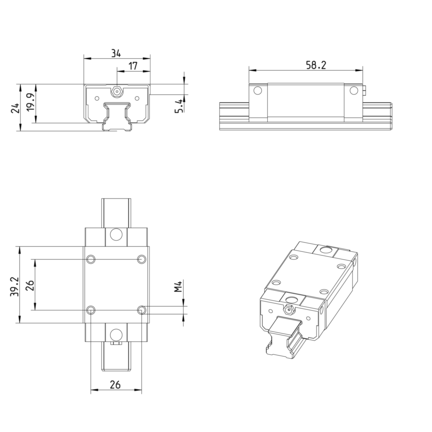

Szerokość wózka prowadzącego [mm]	34.0
Długość wózka prowadzącego [mm]	58.2
Wysokość wózka prowadzącego [mm]	19.9
Wysokość wózka prowadzącego z szyną prowadzącą [mm]	24.0
Maksymalne przyspieszenie amax [m/s²]	500.0
Wskazówka, maksymalne przyspieszenie amax	Gdy F_comb◡> 2,8 • F_pr: a_max = 50 m/s²
Maksymalna dopuszczalna prędkość liniowa vmax [m/s]	5.0
Dopuszczalna temperatura otoczenia (min. ... maks.)	-10 °C ... +80 °C
Informacja o dopuszczalnej temperaturze otoczenia (min. ... maks.)	Krótkotrwale dopuszczalna temperatura do 100°C.
Współczynnik tarcia μ	0.002 ... 0.003
Informacja o współczynniku tarcia μ	Wartość tarcia µ, bez tarcia uszczelnienia
Masa [kg]	0.19
Nośność dynamiczna C50 [N]	11500.0
Informacja o nośności dynamicznej C50	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 50 000 m wg DIN ISO 14728-1.
Nośność dynamiczna C100 [N]	9100.0
Informacja o nośności dynamicznej C100	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 100 000 m wg DIN ISO 14728-1.
Wartość nośności statycznej C0 [N]	11700.0
Dynamiczny moment skręcający Mt50 [Nm]	98.0
Wskazówka, dynamiczny moment skręcający Mt50	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 50 000 m wg DIN ISO 14728-1.
Dynamiczny moment skręcający Mt100 [Nm]	78.0
Wskazówka, dynamiczny moment skręcający Mt100	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 100 000 m wg DIN ISO 14728-1.
Statyczny moment zginający Mt0 [Nm]	100
Dynamiczny moment podłużny ML50 [Nm]	79.0
Wskazówka, dynamiczny moment podłużny ML50	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 50 000 m wg DIN ISO 14728-1.
Dynamiczny moment podłużny ML100 [Nm]	63.0
Wskazówka, dynamiczny moment podłużny ML100	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 100 000 m wg DIN ISO 14728-1.
Statyczny moment podłużny ML0 [Nm]	82
Podziałka T, szyna prowadząca [mm]	60

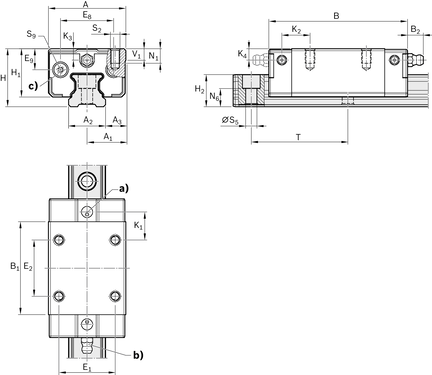

Wymiar A [mm]	34
Wymiar A1 [mm]	17
Wymiar A2 [mm]	15
Wymiar A3 [mm]	9.5
Wymiar B [mm]	58.2
Tolerancja wymiaru B [mm]	+0.5
Wymiar B1 [mm]	39.2
Wymiar E1 [mm]	26
Wymiar E2 [mm]	26
Wymiar E8 [mm]	20.5
Wymiar E9 [mm]	7.8
Wymiar H [mm]	24.0
Wymiar H1 [mm]	19.9
Wymiar H2 [mm]	14.1
Wymiar K1 [mm]	10
Wymiar K2 [mm]	11.1
Wymiar K3 [mm]	3.8
Wymiar K4 [mm]	3.8
Wymiar N3 [mm]	6
Wymiar N6 [mm]	8.55
Tolerancja wymiaru N6 [mm]	±0.5
Wymiar S2	M4
Wymiar S5 [mm]	4.5
Wymiar S9	M2,5x5 mm
Wymiar S9 średnica gwintu	M2,5
Wymiar S9 rosnący [mm]	5
Wymiar T [mm]	60
Wymiar T1 min [mm]	12
Wymiar V1 [mm]	5.4
Wysokość szyny prowadzącej H2 [mm]	14.1
