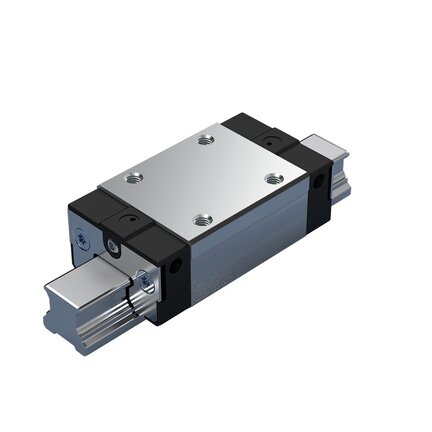

Wózek kulkowy Compact Line, SNS, wielkość konstr. 20, stal CS, dokładność: wysoka, KWE-020-SNS-C2-H-1 (R205C82320) - Bosch-Rexroth

SKU: OC-REXROTH038310

Producent: Bosch-Rexroth

Produkt na zamówienie

Skontaktuj się z nami, aby poznać cenę i termin dostawy.

Skontaktuj się bezpośrednio:

[email protected]

+48 71 799 45 81

Zapisz na liście

Najszersza oferta
dla przemysłu w Polsce

Szybka dostawa
24 h / 48 h

Indywidualny
doradca techniczny

Indywidualne
warunki cenowe

Opis produktu - Wózek kulkowy Compact Line, SNS, wielkość konstr. 20, stal CS, dokładność: wysoka, KWE-020-SNS-C2-H-1 (R205C82320) - Bosch-Rexroth

Wózek kulkowy jest precyzyjny i wyróżnia się następującymi cechami produktowymi:
Wielkość 20
Konstrukcja SNS – wąski, normalny, wysokość standardowa
Korpus wózka prowadzącego ze stali niskowęglowej CS
Klasa napięcia wstępnego C2: Średnie napięcie wstępne
Klasa dokładności H: Wysoka dokładność
bez łańcucha kulkowego
Smarowany wstępnie i konserwowany
Korpus wózka prowadzącego w wersji standardowej
Długość całkowita wózka prowadzącego = 75 mm
Zamienność: Wózek prowadzący i szyny prowadzące można dowolnie łączyć dla każdej dokładności.

Obszar zastosowania: Przy ograniczonej przestrzeni montażowej w kierunku bocznym
Nośność: Wysoki
Przykręcane śrubami od góry

Cechy produktów
Wersja	Prowadnica szynowa kulkowa
Wielkość nominalna [mm]	20
Konstrukcja	SNS – wąska, normalna, wysokość standardowa
Typ konstrukcji	Wózek kulkowy Compact Line
Klasa napięcia wstępnego	C2 - średnie napięcie wstępne
Klasa dokładności	H – wysoka dokładność
Uszczelnienie	SS – standardowa uszczelka
Łańcuch kulkowy	Bez łańcucha kulkowego (standard)
Smarowanie	smarowany wstępnie, konserwowany
Szerokość wózka prowadzącego [mm]	44.0
Długość wózka prowadzącego [mm]	75.0
Wysokość wózka prowadzącego [mm]	25.3
Wysokość wózka prowadzącego z szyną prowadzącą [mm]	30.0
Maksymalne przyspieszenie amax [m/s²]	500.0
Wskazówka, maksymalne przyspieszenie amax	Gdy F_comb◡> 2,8 • F_pr: a_max = 50 m/s²
Maksymalna dopuszczalna prędkość liniowa vmax [m/s]	5.0
Dopuszczalna temperatura otoczenia (min. ... maks.)	-10 °C ... +80 °C
Informacja o dopuszczalnej temperaturze otoczenia (min. ... maks.)	Krótkotrwale dopuszczalna temperatura do 100°C.
Współczynnik tarcia μ	0.002 ... 0.003
Informacja o współczynniku tarcia μ	Wartość tarcia µ, bez tarcia uszczelnienia
Masa [kg]	0.35
Nośność dynamiczna C50 [N]	18400.0
Informacja o nośności dynamicznej C50	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 50 000 m wg DIN ISO 14728-1.
Nośność dynamiczna C100 [N]	14600.0
Informacja o nośności dynamicznej C100	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 100 000 m wg DIN ISO 14728-1.
Wartość nośności statycznej C0 [N]	19600.0
Dynamiczny moment skręcający Mt50 [Nm]	190.0
Wskazówka, dynamiczny moment skręcający Mt50	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 50 000 m wg DIN ISO 14728-1.
Dynamiczny moment skręcający Mt100 [Nm]	150.0
Wskazówka, dynamiczny moment skręcający Mt100	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 100 000 m wg DIN ISO 14728-1.
Statyczny moment zginający Mt0 [Nm]	210
Dynamiczny moment podłużny ML50 [Nm]	160.0
Wskazówka, dynamiczny moment podłużny ML50	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 50 000 m wg DIN ISO 14728-1.
Dynamiczny moment podłużny ML100 [Nm]	130.0
Wskazówka, dynamiczny moment podłużny ML100	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 100 000 m wg DIN ISO 14728-1.
Statyczny moment podłużny ML0 [Nm]	170
Podziałka T, szyna prowadząca [mm]	60
Wymiar A [mm]	44
Wymiar A1 [mm]	22
Wymiar A2 [mm]	20
Wymiar A3 [mm]	12
Wymiar B [mm]	75
Tolerancja wymiaru B [mm]	+0.5
Wymiar B1 [mm]	49.6
Wymiar E1 [mm]	32
Wymiar E2 [mm]	36
Wymiar E8 [mm]	29
Wymiar E9 [mm]	10.15
Wymiar H [mm]	30.0
Wymiar H1 [mm]	25.3
Wymiar H2 [mm]	17
Wymiar K1 [mm]	13.8
Wymiar K2 [mm]	13.8
Wymiar K3 [mm]	5.65
Wymiar K4 [mm]	5.65
Wymiar N3 [mm]	7.5
Wymiar N6 [mm]	10
Tolerancja wymiaru N6 [mm]	±0.5
Wymiar S2	M5
Wymiar S5 [mm]	6
Wymiar S9	M2,5x6 mm
Wymiar S9 średnica gwintu	M2,5
Wymiar S9 rosnący [mm]	6
Wymiar T [mm]	60
Wymiar T1 min [mm]	13
Wymiar V1 [mm]	6
Wysokość szyny prowadzącej H2 [mm]	17.0
