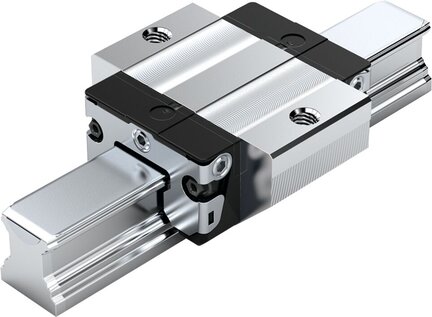

Opis produktu - Wózek kulkowy, samoustawianie, FKS, wielkość konstr. 30, stal CS, wysoka dokładność, bez łańcucha kulkowego, KWD-030-FKS-C1-H-1 (R166171321) - Bosch-Rexroth

Wózek kulkowy z samoustawianiem naprawia błędy wyrównania do 10'. Wyróżnia się on ponadto następującymi cechami produktowymi:
Wielkość 30
Konstrukcja FKS: Szerokość = kołnierz, długość = krótka, wysokość = standardowa
Korpus wózka prowadzącego ze stali niskowęglowej CS
Klasa napięcia wstępnego C1: Niskie napięcie wstępne
Klasa dokładności H: Wysoka
Bez łańcucha kulkowego
Smarowany wstępnie i konserwowany
Smar do łożysk tocznych Dynalub 510
Bez nakładanego elementu z lewej (krawędź oporowa z przodu)
Bez nakładanego elementu z prawej (krawędź oporowa z przodu)
Proste przyłącze smarowania dołączane luzem
Korpus wózka prowadzącego w wersji standardowej
Długość całkowita wózka prowadzącego = 75,3 mm
Zamienność: Wózek prowadzący i szyny prowadzące można dowolnie łączyć dla każdej dokładności.

Obszar zastosowania: Do wyrównywania większych tolerancji w konstrukcji przyłączy
Takie same nośności dla wszystkich czterech głównych kierunków ruchu
Niski poziom hałasu i znakomite parametry przemieszczania
Nieograniczona zamienność dzięki dowolnym możliwościom kombinacji wszystkich wariantów szyn kulkowych ze wszystkimi wariantami wózków kulkowych w ramach jednej klasy dokładności
Gładkie toczenie dzięki optymalnemu ukształtowaniu przekierowania i wlotu
Samoczynnie wyrównuje błędy wyrównania (w przypadku odchyleń do 10' w 2 płaszczyznach)
Wyjątkowo zwarta konstrukcja
Dopuszczalne większe odchyłki równoległości i wysokości powierzchni montażowych
Klasy dokładności H i N
Klasy napięcia wstępnego: C0 (bez napięcia wstępnego, luz) i C1 (lekkie napięcie wstępne)
Minimalne zużycie smaru dzięki zintegrowanemu zasobnikowi w przypadku smarowania olejem
Przyłącza smarowania z gwintami metalowymi ze wszystkich stron
Najlepsze wartości dynamiki
Pasuje do wszystkich szyn kulkowych SNS

Cechy produktów
Wersja	Prowadnica szynowa kulkowa
Wielkość nominalna [mm]	30
Konstrukcja	FKS – kołnierzowa, krótka, wysokość standardowa
Typ konstrukcji	Wózek kulkowy Super
Materiał, prowadnice szynowe profilowe	Stal niskowęglowa
Klasa napięcia wstępnego	C1 - niskie napięcie wstępne
Klasa dokładności	H – wysoka dokładność
Uszczelnienie	LS – uszczelka lekkobieżna
Łańcuch kulkowy	Bez łańcucha kulkowego (standard)
Smarowanie	smarowany wstępnie, konserwowany
Samoregulacja w celu kompensacji błędów prostoliniowości	Z samoustawianiem
Szerokość wózka prowadzącego [mm]	90.0
Długość wózka prowadzącego [mm]	75.3
Wysokość wózka prowadzącego [mm]	35.35
Wysokość wózka prowadzącego z szyną prowadzącą [mm]	42.0
Maksymalna nośność dynamiczna Fmax [N]	6100
Maksymalne przyspieszenie amax [m/s²]	500.0
Wskazówka, maksymalne przyspieszenie amax	Gdy F_comb◡> 2,8 • F_pr : a_max = 50 m/s²
Maksymalna dopuszczalna prędkość liniowa vmax [m/s]	5.0
Maksymalny dopuszczalny moment skręcający Mt maks. [Nm]	105
Informacja o uszczelce	Brak preferowanego wariantu/kombinacji (częściowo dłuższe czasy dostawy)
Dopuszczalna temperatura otoczenia (min. ... maks.)	-10 °C ... +80 °C
Informacja o dopuszczalnej temperaturze otoczenia (min. ... maks.)	Krótkotrwale dopuszczalna temperatura do 100°C. W przypadku ujemnych temperatur prosimy o kontakt.
Współczynnik tarcia μ	0.002 ... 0.003
Informacja o współczynniku tarcia μ	Bez tarcia uszczelki
Masa [kg]	0.8
Nośność dynamiczna C50 [N]	19900.0
Informacja o nośności dynamicznej C50	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 50 000 m wg DIN ISO 14728-1.
Nośność dynamiczna C100 [N]	15800.0
Informacja o nośności dynamicznej C100	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 100 000 m wg DIN ISO 14728-1.
Dynamiczny moment skręcający Mt50 [Nm]	340.0
Wskazówka, dynamiczny moment skręcający Mt50	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 50 000 m wg DIN ISO 14728-1.
Dynamiczny moment skręcający Mt100 [Nm]	270.0
Wskazówka, dynamiczny moment skręcający Mt100	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 100 000 m wg DIN ISO 14728-1.
Podziałka T, szyna prowadząca [mm]	80
Wymiar A [mm]	90
Wymiar A1 [mm]	45
Wymiar A2 [mm]	28
Wymiar A3 [mm]	31
Wymiar B [mm]	75.3
Tolerancja wymiaru B [mm]	+0.5
Wymiar B1 [mm]	45
Wymiar E1 [mm]	72
Wymiar E8 [mm]	48.4
Wymiar E9 [mm]	14.6
Wymiar H [mm]	42.0
Wymiar H1 [mm]	35.35
Wymiar H2 z pokrywą taśmową [mm]	28.55
Wymiar H2 bez pokrywy taśmowej [mm]	28.35
Wymiar K1 [mm]	28.8
Wymiar K2 [mm]	30.5
Wymiar K3 [mm]	6.05
Wymiar K4 [mm]	6.05
Wymiar N1 [mm]	11
Wymiar N6 [mm]	17
Tolerancja wymiaru N6 [mm]	±0.5
Wymiar S1 [mm]	8.5
Wymiar S2	M10
Wymiar S5 [mm]	9
Wymiar S9	M3x5 mm
Wymiar S9 średnica gwintu	M3
Wymiar S9 rosnący [mm]	5
Wymiar T1 min [mm]	16
Wymiar V1 [mm]	7
