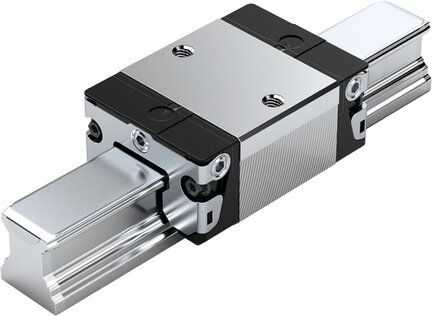

Wózek kulkowy, samoustawianie, SKS, wielkość konstr. 25, stal CS, wysoka dokładność, bez łańcucha kulkowego, KWD-025-SKS-C1-H-1 (R166221320) - Bosch-Rexroth

SKU: OC-REXROTH029801 MPN: R166221320

Producent: Bosch-Rexroth

Cena netto/szt. 389,92 zł

479,60 zł brutto/szt.

389,92 zł netto

szt.

Produkt: Dostępny

Czas wysyłki: Natychmiast

Koszty dostawy: od 0.00zł

Zapisz na liście

Porównaj

Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce

Szybka dostawa
24 h / 48 h

Indywidualny
doradca techniczny

Indywidualne
warunki cenowe

Opis produktu - Wózek kulkowy, samoustawianie, SKS, wielkość konstr. 25, stal CS, wysoka dokładność, bez łańcucha kulkowego, KWD-025-SKS-C1-H-1 (R166221320) - Bosch-Rexroth

Obszar zastosowania: Do wyrównywania większych tolerancji w konstrukcji przyłączy
Niski poziom hałasu i znakomite parametry przemieszczania
Najlepsze wartości dynamiki
Nieograniczona zamienność dzięki dowolnym możliwościom kombinacji wszystkich wariantów szyn kulkowych ze wszystkimi wariantami wózków kulkowych w ramach jednej klasy dokładności
Wyjątkowo zwarta konstrukcja
Samoczynnie wyrównuje błędy wyrównania (w przypadku odchyleń do 10' w 2 płaszczyznach)
Takie same nośności dla wszystkich czterech głównych kierunków ruchu
Przyłącza smarowania z gwintami metalowymi ze wszystkich stron
Gładkie toczenie dzięki optymalnemu ukształtowaniu przekierowania i wlotu
Klasy napięcia wstępnego: C0 (bez napięcia wstępnego, luz) i C1 (lekkie napięcie wstępne)
Dopuszczalne większe odchyłki równoległości i wysokości powierzchni montażowych
Pasuje do wszystkich szyn kulkowych SNS

Atrybut	Wartość
Wersja	Prowadnica szynowa kulkowa
Wielkość nominalna [mm]	25
Konstrukcja	SKS – wąska, krótka, wysokość standardowa
Typ konstrukcji	Wózek kulkowy Super
Materiał, prowadnice szynowe profilowe	Stal niskowęglowa
Klasa napięcia wstępnego	C1 - niskie napięcie wstępne
Klasa dokładności	H – wysoka dokładność
Uszczelnienie	SS – standardowa uszczelka
Łańcuch kulkowy	Bez łańcucha kulkowego (standard)
Samoregulacja w celu kompensacji błędów prostoliniowości	Z samoustawianiem
Szerokość wózka prowadzącego [mm]	48.0
Długość wózka prowadzącego [mm]	67.0
Wysokość wózka prowadzącego [mm]	29.9
Wysokość wózka prowadzącego z szyną prowadzącą [mm]	36.0
Smarowanie	smarowany wstępnie, konserwowany
Maksymalna nośność dynamiczna Fmax [N]	4400
Maksymalne przyspieszenie amax [m/s²]	500.0
Wskazówka, maksymalne przyspieszenie amax	Gdy F<sub>comb</sub>◡> 2,8 • F<sub>pr</sub> : a<sub>max</sub> = 50 m/s<sup>2</sup>
Maksymalna dopuszczalna prędkość liniowa vmax [m/s]	5.0
Maksymalny dopuszczalny moment skręcający Mt maks. [Nm]	65
Dopuszczalna temperatura otoczenia (min. ... maks.)	-10 °C ... +80 °C
Informacja o dopuszczalnej temperaturze otoczenia (min. ... maks.)	Krótkotrwale dopuszczalna temperatura do 100°C. W przypadku ujemnych temperatur prosimy o kontakt.
Współczynnik tarcia μ	0.002 ... 0.003
Informacja o współczynniku tarcia μ	Bez tarcia uszczelki
Masa [kg]	0.35
Nośność dynamiczna C50 [N]	14400.0
Informacja o nośności dynamicznej C50	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 50 000 m wg DIN ISO 14728-1.
Nośność dynamiczna C100 [N]	11400.0
Informacja o nośności dynamicznej C100	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 100 000 m wg DIN ISO 14728-1.
Dynamiczny moment skręcający Mt50 [Nm]	210.0
Wskazówka, dynamiczny moment skręcający Mt50	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 50 000 m wg DIN ISO 14728-1.
Dynamiczny moment skręcający Mt100 [Nm]	170.0
Wskazówka, dynamiczny moment skręcający Mt100	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 100 000 m wg DIN ISO 14728-1.
Podziałka T, szyna prowadząca [mm]	60
Wymiar A [mm]	48
Wymiar A1 [mm]	24
Wymiar A2 [mm]	23
Wymiar A3 [mm]	12.5
Wymiar B [mm]	67
Tolerancja wymiaru B [mm]	+0.5
Wymiar B1 [mm]	38.6
Wymiar E1 [mm]	35
Wymiar E8 [mm]	38.3
Wymiar E9 [mm]	11.5
Wymiar H [mm]	36.0
Wymiar H1 [mm]	29.9
Wymiar H2 z pokrywą taśmową [mm]	24.45
Wymiar H2 bez pokrywy taśmowej [mm]	24.25
Wymiar K1 [mm]	25.35
Wymiar K2 [mm]	26.5
Wymiar K3 [mm]	5.5
Wymiar K4 [mm]	5.5
Wymiar N3 [mm]	9
Wymiar N6 [mm]	15.2
Tolerancja wymiaru N6 [mm]	±0.5
Wymiar S2	M6
Wymiar S5 [mm]	7
Wymiar S9	M3x5 mm
Wymiar S9 średnica gwintu	M3
Wymiar S9 rosnący [mm]	5
Wymiar T1 min [mm]	13
Wymiar V1 [mm]	7.5
