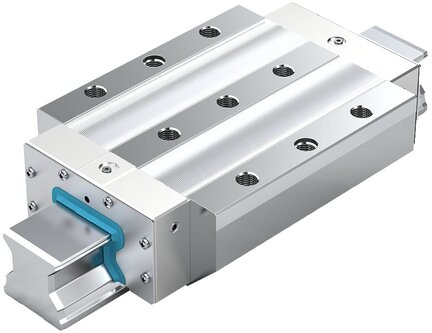

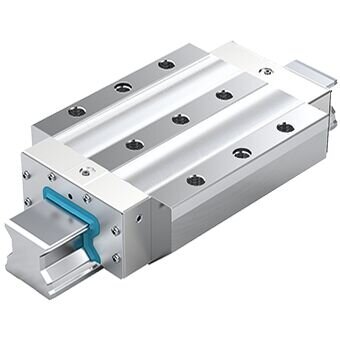

Opis produktu - Wózek wałeczkowy, FLS, wielkość konstr. 125, stal CS, wysoka dokładność, RWA-125-FLS-C3-H-2 (R186333310) - Bosch-Rexroth

Wózek wałeczkowy jest wysoce precyzyjny i wyróżnia się następującymi cechami produktowymi:
Wielkość 125
Konstrukcja FLS: Szerokość = kołnierz, długość = długa, wysokość = standardowa
Korpus wózka prowadzącego ze stali niskowęglowej CS
Klasa napięcia wstępnego C3: Duże napięcie wstępne
Klasa dokładności H: Wysoki
Bez łańcucha rolkowego
Konserwowany
Bez pierwszego smarowania
Bez nakładanego elementu z lewej (krawędź oporowa z przodu)
Bez nakładanego elementu z prawej (krawędź oporowa z przodu)
Proste przyłącze smarowania dołączane luzem
Korpus wózka prowadzącego w wersji standardowej
Długość całkowita wózka prowadzącego = 491,5 mm
Zamienność: Wózek prowadzący i szyny prowadzące można dowolnie łączyć dla każdej dokładności.

Wózek wałeczkowy do dużych obciążeń, do ekstremalnie wysokich udźwigów do pracy w warunkach dużych obciążeń
Bardzo duża sztywność we wszystkich kierunkach obciążania
Zwiększenie sztywności przy obciążeniu podnoszącym i bocznym dzięki dodatkowemu przykręceniu w trzech otworach pośrodku wózka wałeczkowego
Wysoka obciążalność momentem obrotowym
Nieograniczona zamienność i dowolne możliwości kombinacji dzięki jednolitym szynom wałeczkowym w różnych wersjach, dla wszystkich wariantów wózków wałeczkowych
Elementy montowane można przykręcać do wózka wałeczkowego od góry i od dołu
Gniazda smarowe możliwe ze wszystkich stron, co ułatwia konserwację
Minimalne ilości smarowania dzięki nowemu rodzajowi aranżacji kanałów
Ciche i gładkie toczenie dzięki optymalnemu ukształtowaniu układu przekierowania i prowadzenia rolek
Niewielkie odchylenia pod ciężarem dzięki perfekcyjnej geometrii wlotu i dużej liczbie rolek
Zatyczki zamykające z aluminium (rozm. 125) lub z tworzywa sztucznego (rozm. 100)
Seryjnie zintegrowane uszczelnienia nakładane do lepszego uszczelniania wszystkich powierzchni ślizgowych i dla ochrony części z tworzywa sztucznego

Cechy produktów
Wersja	Prowadnice szynowe wałeczkowe
Wielkość nominalna [mm]	125
Konstrukcja	FLS – kołnierzowa, długa, wysokość standardowa
Typ konstrukcji	Wózek wałeczkowy, duże obciążenie
Materiał, prowadnice szynowe profilowe	Stal niskowęglowa
Klasa napięcia wstępnego	C3 - wysokie napięcie wstępne
Klasa dokładności	H – wysoka dokładność
Uszczelnienie	SS – standardowa uszczelka
Smarowanie	Konserwowany
Szerokość wózka prowadzącego [mm]	320.0
Długość wózka prowadzącego [mm]	476.0
Wysokość wózka prowadzącego [mm]	135.5
Wysokość wózka prowadzącego z szyną prowadzącą [mm]	160.0
Maksymalne przyspieszenie amax [m/s²]	150.0
Wskazówka, maksymalne przyspieszenie amax	Warunek: Napięcie wstępne musi być dostępne również podczas pracy z obciążeniem.
Maksymalna dopuszczalna prędkość liniowa vmax [m/s]	2.0
Wskazówka, dynamiczny moment skręcający Mt	Określenie nośności dynamicznej i momentów bazuje na drodze przesuwu 100 000 m zgodnie z DIN ISO 14728-1. Często podstawę stanowi jednak droga 50 000 m. Dla porównania obowiązuje: Wartości C, Mt i ML z tabeli pomnożyć przez 1,23.
Wskazówka: dynamiczny moment podłużny ML	Określenie nośności dynamicznej i momentów bazuje na drodze przesuwu 100 000 m zgodnie z DIN ISO 14728-1. Często podstawę stanowi jednak droga 50 000 m. Dla porównania obowiązuje: Wartości C, Mt i ML z tabeli pomnożyć przez 1,23.
Dopuszczalna temperatura otoczenia (min. ... maks.)	-10 °C ... +80 °C
Informacja o dopuszczalnej temperaturze otoczenia (min. ... maks.)	Krótkotrwale dopuszczalna temperatura do 100°C. W przypadku niskich ujemnych temperatur prosimy o kontakt.
Współczynnik tarcia μ	0.0004 ... 0.001
Informacja o współczynniku tarcia μ	Bez tarcia uszczelki
Masa [kg]	89.8
Nośność dynamiczna C50 [N]	1250000.0
Informacja o nośności dynamicznej C50	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 50 000 m wg DIN ISO 14728-1.
Nośność dynamiczna C100 [N]	1020000.0
Informacja o nośności dynamicznej C100	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 100 000 m wg DIN ISO 14728-1.
Wartość nośności statycznej C0 [N]	1941900.0
Dynamiczny moment skręcający Mt50 [Nm]	92700.0
Wskazówka, dynamiczny moment skręcający Mt50	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 50 000 m wg DIN ISO 14728-1.
Dynamiczny moment skręcający Mt100 [Nm]	75350.0
Wskazówka, dynamiczny moment skręcający Mt100	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 100 000 m wg DIN ISO 14728-1.
Statyczny moment zginający Mt0 [Nm]	139820
Dynamiczny moment podłużny ML50 [Nm]	72300.0
Wskazówka, dynamiczny moment podłużny ML50	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 50 000 m wg DIN ISO 14728-1.
Dynamiczny moment podłużny ML100 [Nm]	58820.0
Wskazówka, dynamiczny moment podłużny ML100	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 100 000 m wg DIN ISO 14728-1.
Statyczny moment podłużny ML0 [Nm]	109150
Wskazówka, siła tarcia FR	Wartość orientacyjna sił tarcia całkowicie uszczelnionego i naolejonego wózka wałeczkowego. Bezpośrednio po nasmarowaniu tarcie jest wyższe o ok. 50%.
Podziałka T, szyna prowadząca [mm]	120

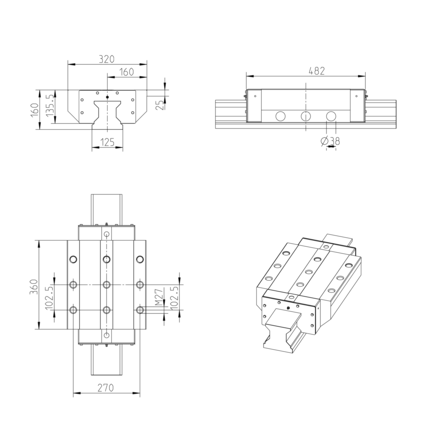

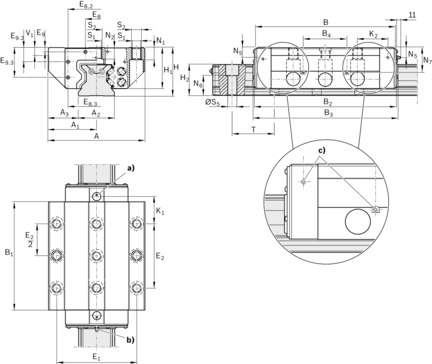

Wymiar A [mm]	320
Wymiar A1 [mm]	160
Wymiar A2 [mm]	125
Wymiar A3 [mm]	97.5
Wymiar B [mm]	476
Wymiar B1 [mm]	360
Wymiar B2 [mm]	482
Wymiar B3 [mm]	491.5
Wymiar B4 [mm]	150
Wymiar średnicy S5	33
Wymiar E1 [mm]	270
Wymiar E2 [mm]	205
Wymiar E8 [mm]	80
Wymiar E9 [mm]	12
Wymiar H [mm]	160.0
Wymiar H1 [mm]	135.5
Wymiar H2 z pokrywą taśmową [mm]	115.3
Wymiar K1 [mm]	102.5
Wymiar K2 [mm]	102.5
Wymiar N1 [mm]	45
Wymiar N2 [mm]	29
Wymiar N5 [mm]	29
Wymiar N6 [mm]	74.5
Tolerancja wymiaru N6 [mm]	±0.5
Wymiar N7 [mm]	92
Wymiar S1, średnica gwintu [mm]	25
Wymiar S2	M27
Wymiar T1 min [mm]	40
Wymiar V1 [mm]	25
Wskazówka, wymiar T	Wymiar T = podziałka szyny wałeczkowej
