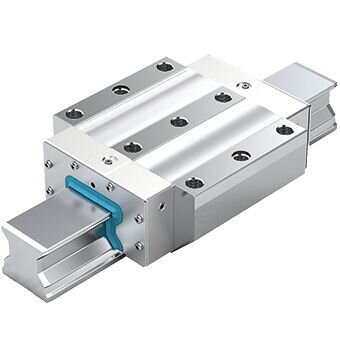

Wózek wałeczkowy, FNS, wielkość konstr. 100, stal CS, precyzyjna dokładność, RWA-100-FNS-C3-P-2 (R186123210) - Bosch-Rexroth

SKU: OC-REXROTH035336

Producent: Bosch-Rexroth

Produkt na zamówienie

Skontaktuj się z nami, aby poznać cenę i termin dostawy.

Skontaktuj się bezpośrednio:

[email protected]

+48 71 799 45 81

Zapisz na liście

Najszersza oferta
dla przemysłu w Polsce

Szybka dostawa
24 h / 48 h

Indywidualny
doradca techniczny

Indywidualne
warunki cenowe

Opis produktu - Wózek wałeczkowy, FNS, wielkość konstr. 100, stal CS, precyzyjna dokładność, RWA-100-FNS-C3-P-2 (R186123210) - Bosch-Rexroth

Wózek wałeczkowy jest wysoce precyzyjny i wyróżnia się następującymi cechami produktowymi:
Wielkość 100
Konstrukcja FNS: Szerokość = kołnierz, długość = normalna, wysokość = standardowa
Korpus wózka prowadzącego ze stali niskowęglowej CS
Klasa napięcia wstępnego C3: Duże napięcie wstępne
Klasa dokładności P: Precyzyjny
Bez łańcucha rolkowego
Konserwowany
Bez pierwszego smarowania
Bez nakładanego elementu z lewej (krawędź oporowa z przodu)
Bez nakładanego elementu z prawej (krawędź oporowa z przodu)
Proste przyłącze smarowania dołączane luzem
Korpus wózka prowadzącego w wersji standardowej
Długość całkowita wózka prowadzącego = 302,5 mm
Zamienność: Wózek prowadzący i szyny prowadzące można dowolnie łączyć dla każdej dokładności.

Wózek wałeczkowy do dużych obciążeń, do ekstremalnie wysokich udźwigów do pracy w warunkach dużych obciążeń
Bardzo duża sztywność we wszystkich kierunkach obciążania
Zwiększenie sztywności przy obciążeniu podnoszącym i bocznym dzięki dodatkowemu przykręceniu w trzech otworach pośrodku wózka wałeczkowego
Wysoka obciążalność momentem obrotowym
Nieograniczona zamienność i dowolne możliwości kombinacji dzięki jednolitym szynom wałeczkowym w różnych wersjach, dla wszystkich wariantów wózków wałeczkowych
Elementy montowane można przykręcać do wózka wałeczkowego od góry i od dołu
Minimalne ilości smarowania dzięki nowemu rodzajowi aranżacji kanałów
Ciche i gładkie toczenie dzięki optymalnemu ukształtowaniu układu przekierowania i prowadzenia rolek
Niewielkie odchylenia pod ciężarem dzięki perfekcyjnej geometrii wlotu i dużej liczbie rolek
Zatyczki zamykające z aluminium (rozm. 125) lub z tworzywa sztucznego (rozm. 100)
Seryjnie zintegrowane uszczelnienia nakładane do lepszego uszczelniania wszystkich powierzchni ślizgowych i dla ochrony części z tworzywa sztucznego

Cechy produktów
Wersja	Prowadnice szynowe wałeczkowe
Wielkość nominalna [mm]	100
Konstrukcja	FNS – kołnierzowa, zwykła, wysokość standardowa
Typ konstrukcji	Wózek wałeczkowy, duże obciążenie
Materiał, prowadnice szynowe profilowe	Stal niskowęglowa
Klasa napięcia wstępnego	C3 - wysokie napięcie wstępne
Klasa dokładności	P – precyzyjny
Uszczelnienie	SS – standardowa uszczelka
Smarowanie	Konserwowany
Szerokość wózka prowadzącego [mm]	250.0
Długość wózka prowadzącego [mm]	296.5
Wysokość wózka prowadzącego [mm]	105.0
Wysokość wózka prowadzącego z szyną prowadzącą [mm]	120.0
Maksymalne przyspieszenie amax [m/s²]	150.0
Wskazówka, maksymalne przyspieszenie amax	Warunek: Napięcie wstępne musi być dostępne również podczas pracy z obciążeniem.
Maksymalna dopuszczalna prędkość liniowa vmax [m/s]	2.0
Wskazówka, dynamiczny moment skręcający Mt	Określenie nośności dynamicznej i momentów bazuje na drodze przesuwu 100 000 m zgodnie z DIN ISO 14728-1. Często podstawę stanowi jednak droga 50 000 m. Dla porównania obowiązuje: Wartości C, Mt i ML z tabeli pomnożyć przez 1,23.
Wskazówka: dynamiczny moment podłużny ML	Określenie nośności dynamicznej i momentów bazuje na drodze przesuwu 100 000 m zgodnie z DIN ISO 14728-1. Często podstawę stanowi jednak droga 50 000 m. Dla porównania obowiązuje: Wartości C, Mt i ML z tabeli pomnożyć przez 1,23.
Dopuszczalna temperatura otoczenia (min. ... maks.)	-10 °C ... +80 °C
Informacja o dopuszczalnej temperaturze otoczenia (min. ... maks.)	Krótkotrwale dopuszczalna temperatura do 100°C. W przypadku niskich ujemnych temperatur prosimy o kontakt.
Współczynnik tarcia μ	0.0004 ... 0.001
Informacja o współczynniku tarcia μ	Bez tarcia uszczelki
Masa [kg]	32
Nośność dynamiczna C50 [N]	567000.0
Informacja o nośności dynamicznej C50	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 50 000 m wg DIN ISO 14728-1.
Nośność dynamiczna C100 [N]	461000.0
Informacja o nośności dynamicznej C100	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 100 000 m wg DIN ISO 14728-1.
Wartość nośności statycznej C0 [N]	811700.0
Dynamiczny moment skręcający Mt50 [Nm]	31600.0
Wskazówka, dynamiczny moment skręcający Mt50	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 50 000 m wg DIN ISO 14728-1.
Dynamiczny moment skręcający Mt100 [Nm]	25720.0
Wskazówka, dynamiczny moment skręcający Mt100	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 100 000 m wg DIN ISO 14728-1.
Statyczny moment zginający Mt0 [Nm]	47500
Dynamiczny moment podłużny ML50 [Nm]	16700.0
Wskazówka, dynamiczny moment podłużny ML50	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 50 000 m wg DIN ISO 14728-1.
Dynamiczny moment podłużny ML100 [Nm]	13550.0
Wskazówka, dynamiczny moment podłużny ML100	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 100 000 m wg DIN ISO 14728-1.
Statyczny moment podłużny ML0 [Nm]	23850
Wskazówka, siła tarcia FR	Wartość orientacyjna sił tarcia całkowicie uszczelnionego i naolejonego wózka wałeczkowego. Bezpośrednio po nasmarowaniu tarcie jest wyższe o ok. 50%.
Podziałka T, szyna prowadząca [mm]	105

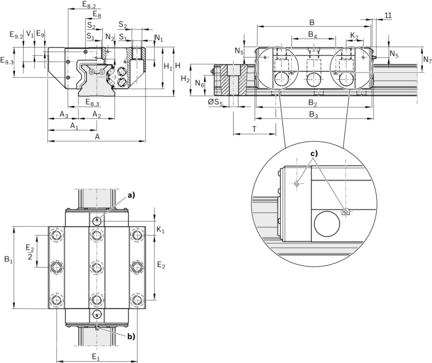

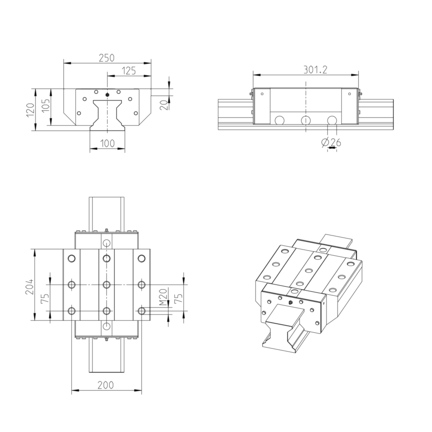

Wymiar A [mm]	250
Wymiar A1 [mm]	125
Wymiar A2 [mm]	100
Wymiar A3 [mm]	75
Wymiar B [mm]	296.5
Wymiar B1 [mm]	204
Wymiar B2 [mm]	301.5
Wymiar B3 [mm]	309.5
Wymiar średnicy S5	25
Wymiar E1 [mm]	200
Wymiar E2 [mm]	150
Wymiar E8 [mm]	64
Wymiar E9 [mm]	9
Wymiar H [mm]	120.0
Wymiar H1 [mm]	105
Wymiar H2 z pokrywą taśmową [mm]	87.3
Wymiar K1 [mm]	44
Wymiar K2 [mm]	49.9
Wymiar N1 [mm]	30
Wymiar N2 [mm]	22
Wymiar N5 [mm]	17.5
Wymiar N6 [mm]	55
Tolerancja wymiaru N6 [mm]	±0.5
Wymiar S1, średnica gwintu [mm]	17.5
Wymiar S2	M20
Wymiar T1 min [mm]	35
Wymiar V1 [mm]	20
Wskazówka, wymiar T	Wymiar T = podziałka szyny wałeczkowej
