Wyłącznik podciśnieniowy VPEV-1/8 (150261) serii VPEV - Festo

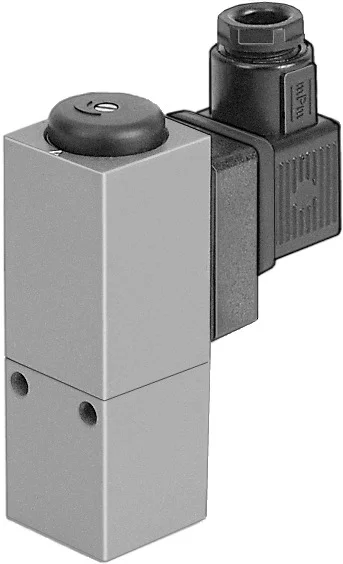

Zdjęcie produktu ma charakter poglądowy
Festo

Wyłącznik podciśnieniowy VPEV-1/8 (150261) serii VPEV - Festo

SKU: OT-FESTO008484 MPN: VPEV-1/8
Producent: Festo
Cena netto/szt. 869,88 zł
1 069,95 zł brutto/szt.
Wyłącznik podciśnieniowy VPEV-1/8 (150261) serii VPEV - Festo
869,88 zł netto
szt.
szt.
Produkt: Dostępny
Czas wysyłki: Natychmiast więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Wyłącznik podciśnieniowy VPEV-1/8 (150261) serii VPEV - Festo

Regulowany wskaźnik ciśnienia lub podciśnienia w solidnej aluminiowej obudowie z wtyczką zgodną z EN 175301-803 lub EN 60947-5-2

  • Mechaniczny wyłącznik ciśnieniowy i podciśnieniowy
  • Ustawiany punkt przełączania
  • Montaż: możliwość przykręcenia, za pomocą otworu przelotowego lub szyny montażowej
  • Skala do odczytu ustawienia ciśnienia
  • Certyfikat: CCC, c UL us - Recognized (OL), RCM Mark

Dane techniczne

Spełnia normęEN 60947-5-1
Symbol00991471
CertyfikacjaCCC
Znak CE (patrz deklaracja zgodności)Zgodnie z dyrektywą niskonapięciową UE
Znak UKCA (patrz deklaracja zgodności)wg przepisów UK dot. urządzeń elektrycznych
Ochrona przeciwwybuchowaNależy przestrzegać informacji zawartych w certyfikacie.
Informacja o materiałachZgodność z dyrektywą RoHS
Wielkość pomiarowaCiśnienie względne
Metoda pomiaruPneumatyczno-elektryczny przetwornik ciśnienia
Zakres pomiaru ciśnienia-0.1 MPa
Zakres pomiaru ciśnienia-1 bar
Zakres pomiaru ciśnienia-14.5 psi
Ciśnienie robocze-0.1 MPa
Ciśnienie robocze-1 bar
Medium roboczeSprężone powietrze wg ISO 8573-1:2010 [7:4:4]
Uwaga dotycząca medium roboczego/sterującegoMożliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
Temperatura medium-20 degC
Temperatura otoczenia-20 degC
Funkcja elementu przełączającegoZestyk przełączny
Maks. częstotliwość przełączania3 Hz
Maks. napięcie wyjściowe przełączania AC250 V
Maks. napięcie wyjściowe przełączania DC125 V
Maks. prąd wyjściowy5000 mA
Minimalny prąd obciążenia1 mA przy 24 V
Kategoria zastosowania dla obciążenia indukcyjnegoAC-14
Kategoria zastosowania dla obciążenia rezystancyjnegoAC-12
Przyłącze elektryczneKształt A
Typ mocowaniaPrzy pomocy otworów przelotowych
Pozycja montażudowolny
Przyłącze pneumatyczneG1/8
Waga produktu240 g
Materiał obudowyStop aluminium do przeróbki plastycznej
Materiał styku przełączającegoSrebro
Wskaźnik stanu przełączeniaDioda LED żółta
Zakres ustawiania wartości progowej-0.95 bar
Zakres ustawiania wartości progowej po modyfikacji0.16 bar
Stopień ochronyIP65
Klasa odporności korozyjnej wg normy Festo2 - średnie obciążenie korozyjne
Zgodność z LABSVDMA24364-B1/B2-L

Parametry techniczne - Wyłącznik podciśnieniowy VPEV-1/8 (150261) serii VPEV - Festo

Zakres pomiaru ciśnienia
-1 bar do 1,6 bar
Waga produktu
240 g
Znak CE (patrz deklaracja zgodności)
Wg dyrektywy EU dla niskich napięć
Funkcja elementu przełączającego
Styki przełączane
Maks. częstotliwość przełączania
3 Hz
Mierzona wielkość
Ciśnienie względne
Metoda pomiarowa
Pneumatyczno-elektryczny przetwornik ciśnienia
Wskaźnik stanu przełączania
Żółta dioda LED
Zakres nastawy wartości progowej
-0.95 ... -0.2 bar
Przyłącza pneumatyczne
G1/8
Maks. napięcie wyjściowe przełączania DC
125 V
Minimalny prąd obciążenia
1 mA przy 24 V, 10 mA przy 10 V, 100 mA przy 5V
Maks. napięcie wyjściowe przełączania AC
250 V
Kategoria zastosowania dla obciążenia indukcyjnego
AC-14, DC-13
Kategoria zastosowania dla obciążenia rezystancyjnego
AC-12, DC-12
Materiał styku przełączającego
Srebrny
Zakres nastawy wartości progowej po zmianie
0.16 ... 1.6 bar
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Klasa odporności na korozję CRC
2 – Średnia odporność na korozję
Uwagi odnośnie medium roboczego
Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Ciśnienie robocze MPa
-0.1 ... 0.16 MPa
Zgodność z normą
EN 60947-5-1
Pozycja zabudowy
Dowolna
Maks. Prąd wyjściowy
5 000 mA
Materiał obudowy
Stop aluminium
Uwaga dotycząca materiałów
Zgodne z RoHS
Dopuszczenie
CCC
Przyłącze elektryczne
Schemat podłączenia typu A wg EN175301-803, Wtyczka, Wg DIN 43650, Czworokątna konstrukcja
Temperatura medium
-20 ... 80 °C
Stopień ochrony
IP65
Sposób montażu
Przy pomocy otworów przelotowych
Temperatura otoczenia
-20 ... 80 °C
Ciśnienie robocze
-1 ... 1.6 bar
Nr kat.
OT-FESTO008484
