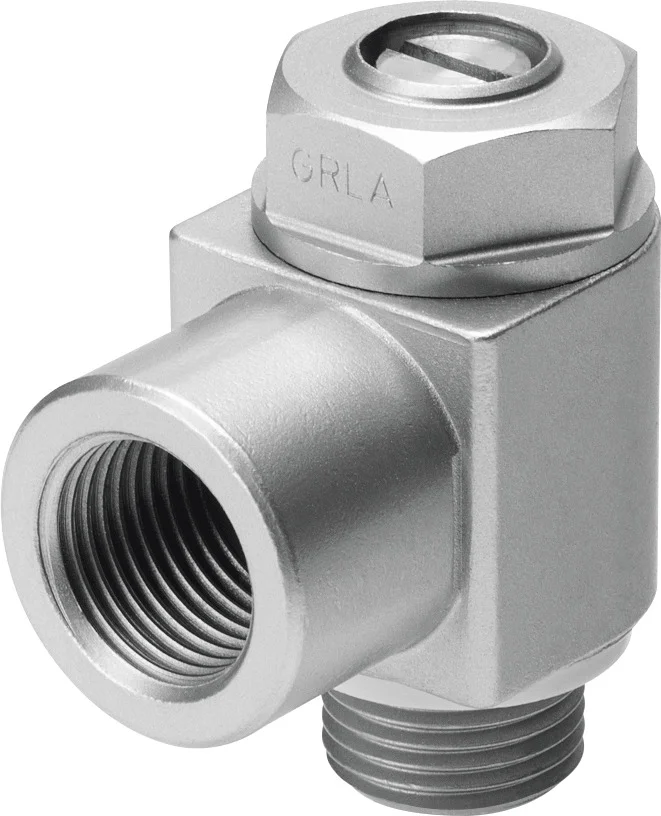

Zawór dławiąco-zwrotny GRLA-M5-B (151160) serii GRLA - Festo
SKU: OT-FESTO011844
MPN: GRLA-M5-B
Producent:
Festo
Cena netto/szt.
128,60 zł
158,18 zł
brutto/szt.
Opis produktu - Zawór dławiąco-zwrotny GRLA-M5-B (151160) serii GRLA - Festo
Wielokrotnie sprawdzone do precyzyjnej regulacji przepływu. Lekkie, kompaktowe i solidne dzięki połączeniu tworzywa sztucznego i metalu.
- Połączenie funkcji zaworu dławiącego z zaworem zwrotnym
- Zawór przepływowy, dławiąco-zwrotny
- Wykonanie z polimeru, metalu lub stali nierdzewnej
- Wersje standard, mini, inline, o różnych zakresach przepływu
- Przyłącza: gwint obustronny, przyłącze wtykowe obustronne, gwint/przyłącze wtykowe
Dane techniczne
| Funkcja zaworu | Funkcja zaworu dławiąco-zwrotnego z dławieniem na wylocie |
| Przyłącze pneumatyczne 1 | M5 |
| Przyłącze pneumatyczne 2 | M5 |
| Element regulacyjny | Śruba z rowkiem podłużnym |
| Typ mocowania | wkręcane |
| Przepływ normalny nominalny w kierunku dławienia | 95 l/min |
| Przepływ normalny nominalny w kierunku zwrotnym | 76 l/min |
| Ciśnienie robocze | 0.2 bar |
| Temperatura otoczenia | -10 degC |
| Klasyfikacja morska | patrz certyfikat |
| Ochrona przeciwwybuchowa | Należy przestrzegać informacji zawartych w certyfikacie. |
| Pozycja montażu | dowolny |
| Symbol | 00991452 |
| Przepływ normalny w kierunku dławienia 0,6->0 MPa (6->0 bar, 87->0 psi) | 169 l/min |
| Przepływ normalny w kierunku bezzwrotnym przy ciśnieniu 0,6->0 MPa (6->0 bar, 87->0 psi) | 135 l/min |
| Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Uwaga dotycząca medium roboczego/sterującego | Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować) |
| Zgodność z LABS | VDMA24364-B1/B2-L |
| Klasa Cleanroom | Klasa 4 wg ISO 14644-1 |
| Temperatura medium | -10 degC |
| Średnica nominalna | 2 mm |
| Maks. moment dokręcenia | 1.5 Nm |
| Waga produktu | 11 g |
| Materiał części z gwintem | niklowany |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Materiał uszczelnień | NBR |
| Materiał śruby do regulacji | Mosiądz |
| Materiał przyłącza obrotowego | Cynkowy odlew kokilowy |
Parametry techniczne - Zawór dławiąco-zwrotny GRLA-M5-B (151160) serii GRLA - Festo
Uwagi odnośnie medium roboczego
Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Przepływ normalny w kierunku zwrotnym bez dławienia 0,6->0 MPa (6->0 bar, 87->0 psi)
135 ... 170 l/min
Przepływ normalny w kierunku dławienia 0,6->0 MPa (6->0 bar, 87->0 psi)
169 l/min
Normalny przepływ nominalny w kierunku niedławionym
76 ... 95 l/min
Normalny przepływ nominalny w kierunku dławienia
95 l/min
Element regulacyjny
Śruba z rowkiem podłużnym
Materiał przyłącza obrotwego
Odlew ciśnieniowy cynkowy
Materiał pokrywki z gwintem
Niklowanie
Przyłącze pneumatyczne 2
M5
Przyłącze pneumatyczne 1
M5
Wielkość nominalna
2 mm
Maks. moment dokręcający
1.5 Nm
Waga produktu
11 g
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Pozycja zabudowy
Dowolna
Materiał śruby regulacyjnej
Mosiądz
Typ mocowania
wkręcane
Klasyfikacja morska
patrz certyfikat
Funkcja zaworu
Zawór dławiąco-zwrotny z dławieniem na wylocie
Uwaga dotycząca materiałów
Zgodne z RoHS
Temperatura medium
-10 ... 60 °C
Sposób montażu
Przy pomocy gwintów
Materiał uszczelnień
NBR
Temperatura otoczenia
-10 ... 60 °C
Ciśnienie robocze
0.2 ... 10 bar
Nr kat.
OT-FESTO011844
Pliki do pobrania - Zawór dławiąco-zwrotny GRLA-M5-B (151160) serii GRLA - Festo
- D15000100156340.PDF Pobierz
- 151160datasheet.pdf Pobierz
Adres producenta/dystrybutora
Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
