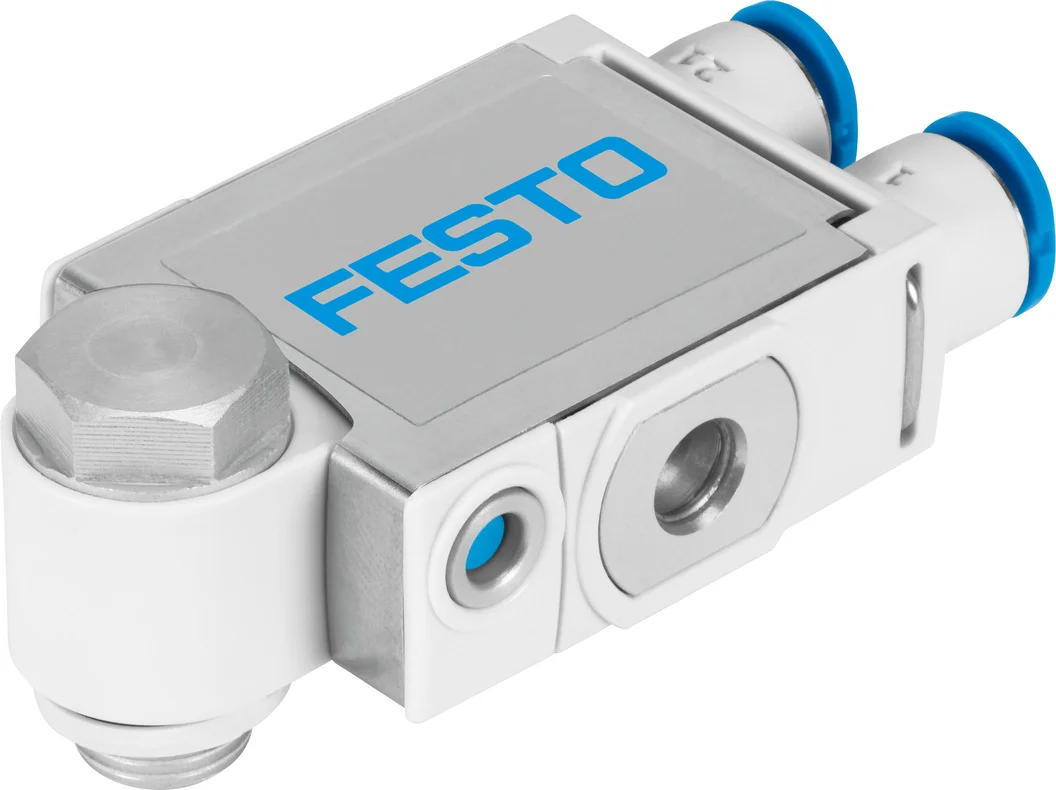

Zawór dławiąco-zwrotny VFOF-LE-BAH-G14-Q8 (1927030) serii VFOF - Festo
SKU: OT-FESTO039390
MPN: VFOF-LE-BAH-G14-Q8
Producent:
Festo
Cena netto/szt.
530,22 zł
652,17 zł
brutto/szt.
Opis produktu - Zawór dławiąco-zwrotny VFOF-LE-BAH-G14-Q8 (1927030) serii VFOF - Festo
Płaski, z możliwością obracania zawór odcinający w połączeniu z dławieniem na wlocie/wylocie.
- Połączenie funkcji zaworu dławiącego z zaworem zwrotnym
- Duży przepływ
- Możliwość obrotu w poziomie o 360deg w stanie zamontowanym
- Małe gabaryty, z możliwością obsługi z boku
Dane techniczne
| Funkcja zaworu | Funkcja zaworu dławiąco-zwrotnego z dławieniem na wylocie |
| Wybór funkcji dodatkowej | sterowany zawór zwrotny |
| Przyłącze pneumatyczne 1 | QS-8 |
| Przyłącze pneumatyczne 2 | G1/4 |
| Sposób uruchamiania | ręczne |
| Przyłącze zasilania pilotów 21 | QS-8 |
| Element regulacyjny | Gniazdo sześciokątne |
| Typ mocowania | wkręcane |
| Przepływ normalny nominalny w kierunku dławienia | 590 l/min |
| Przepływ normalny nominalny w kierunku zwrotnym | 310 l/min |
| Ciśnienie robocze | 0.02 MPa |
| Ciśnienie robocze | 0.2 bar |
| Ciśnienie robocze | 2.9 psi |
| Ciśnienie pilota | 0.2 MPa |
| Ciśnienie pilota | 2 bar |
| Ciśnienie pilota | 29 psi |
| Temperatura otoczenia | -10 degC |
| Materiał obudowy | PBT |
| Ochrona przeciwwybuchowa | Strefa 2 (ATEX) |
| Pozycja montażu | dowolny |
| Sposób uruchamiania, funkcja zaworu zwrotnego sterowanego | pneumatyczny |
| Funkcja ręcznego odpowietrzania | bez blokady |
| Symbol | 00991958 |
| Możliwość obracania | 360 st./brak możliwości ciągłego obracania |
| Ciśnienie robocze w całym zakresie temperatury | 0.02 MPa |
| Ciśnienie robocze w całym zakresie temperatury | 0.2 bar |
| Ciśnienie robocze w całym zakresie temperatury | 2.9 psi |
| Przepływ normalny w kierunku dławienia 0,6->0 MPa (6->0 bar, 87->0 psi) | 940 l/min |
| Przepływ normalny w kierunku bezzwrotnym przy ciśnieniu 0,6->0 MPa (6->0 bar, 87->9 psi) z aktywacją | 830 l/min |
| Przepływ normalny w kierunku zwrotnym przy ciśnieniu 0,6->0 MPa (6->0 barów, 87->0 psi) bez aktywacji | 840 l/min |
| Normalny przepływ nominalny w kierunku zwrotnym (nie dławionym) | 315 l/min |
| Normalny przepływ nominalny w kierunku zwrotnym, nieuruchomiony | 310 l/min |
| Czas wyłączania | 11 ms |
| Czas włączania | 8 ms |
| Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Uwaga dotycząca medium roboczego/sterującego | Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować) |
| Zgodność z LABS | VDMA24364-B1/B2-L |
| Temperatura medium | -10 degC |
| Medium sterujące (dla pilotów) | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Znamionowy moment dokręcenia | 10 Nm |
| Tolerancja znamionowego momentu dokręcenia | +- 20% |
| Dopuszczalny moment obrotowy uruchamiania, śruba regulacyjna | 1 Nm |
| Waga produktu | 73.9 g |
| Materiał pokrywy | ES-BE |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Materiał pokrywy | PBT |
| Materiał uszczelnień | NBR |
| Materiał śruby drążonej | Stop aluminium do przeróbki plastycznej |
| Materiał tulejki | Stop aluminium do przeróbki plastycznej |
| Materiał pierścienia zwalniającego | Polioksymetylen |
| Materiał śruby do regulacji | Mosiądz |
Parametry techniczne - Zawór dławiąco-zwrotny VFOF-LE-BAH-G14-Q8 (1927030) serii VFOF - Festo
Ciśnienie robocze dla pełnego zakresu temperatury
0.2 ... 10 bar
Medium dla pilotów
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Materiał śruby drążonej
Stop aluminium
Nominalny moment dokręcający
11 Nm
Tolerancja dla nominalnego momentu dokręcenia
± 20 %
Przyłącze zasilania pilota 21
QS-8
Materiał pierścienia zwalniającego
POM
Typ uruchomienia, funkcja zaworu zwrotnego sterowanego
Pneumatyczny
Ręczna funkcja odpowietrzenia
Przez przyciśnięcie
Możliwość obracania
360° / nie jest dopuszczalne ciągłe obracanie
Czas przełączania przy włączaniu
8 ms
Element regulacyjny
Pod klucz imbusowy (z gniazdem sześciokątnym)
Normalny przepływ nominalny w kierunku dławienia
590 l/min
Normalny przepływ nominalny w kierunku niedławionym
310 ... 540 l/min
Przepływ normalny w kierunku dławienia 0,6->0 MPa (6->0 bar, 87->0 psi)
940 l/min
Dopuszczalny moment uruchamiający dla śruby regulacyjnej
1 Nm
Przepływ normalny w kierunku zwrotnym bez dławienia 0,6->0 MPa (6->0 bar, 87->9 psi), przy wysterowaniu
830 ... 1 000 l/min
Przepływ normalny w kierunku zwrotnym bez dławienia 0,6->0 MPa (6->0 bar, 87->0 psi), bez wysterowania
840 ... 1 000 l/min
Normalny przepływ nominalny w kierunku niedławionym, zawór uruchomiony
315 ... 540 l/min
Normalny przepływ nominalny w kierunku niedławionym, zawór nieuruchomiony
310 ... 540 l/min
Materiał śruby regulacyjnej
Mosiądz
Ciśnienie robocze
0.2 ... 10 bar
Temperatura otoczenia
-10 ... 60 °C
Materiał pokrywy
PBT
Materiał uszczelnień
NBR
Sposób montażu
Przy pomocy gwintów
Temperatura medium
-10 ... 60 °C
Uwaga dotycząca materiałów
Zgodne z RoHS
Materiał obudowy
PBT
Funkcja zaworu
Zawór dławiąco-zwrotny z dławieniem na wylocie
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Pozycja zabudowy
Dowolna
Uwagi odnośnie medium roboczego
Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Waga produktu
73.9 g
Materiał tuleji
Stop aluminium
Sposób uruchomienia
Ręczny
Przyłącze pneumatyczne 1
QS-8
Przyłącze pneumatyczne 2
G1/4
Ciśnienie pilota
2 ... 10 bar
Czas przełączania przy wyłączaniu
11 ms
Nr kat.
OT-FESTO039390
Pliki do pobrania - Zawór dławiąco-zwrotny VFOF-LE-BAH-G14-Q8 (1927030) serii VFOF - Festo
- Karta katalogowa Pobierz
- Dane techniczne Pobierz
Adres producenta/dystrybutora
Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
