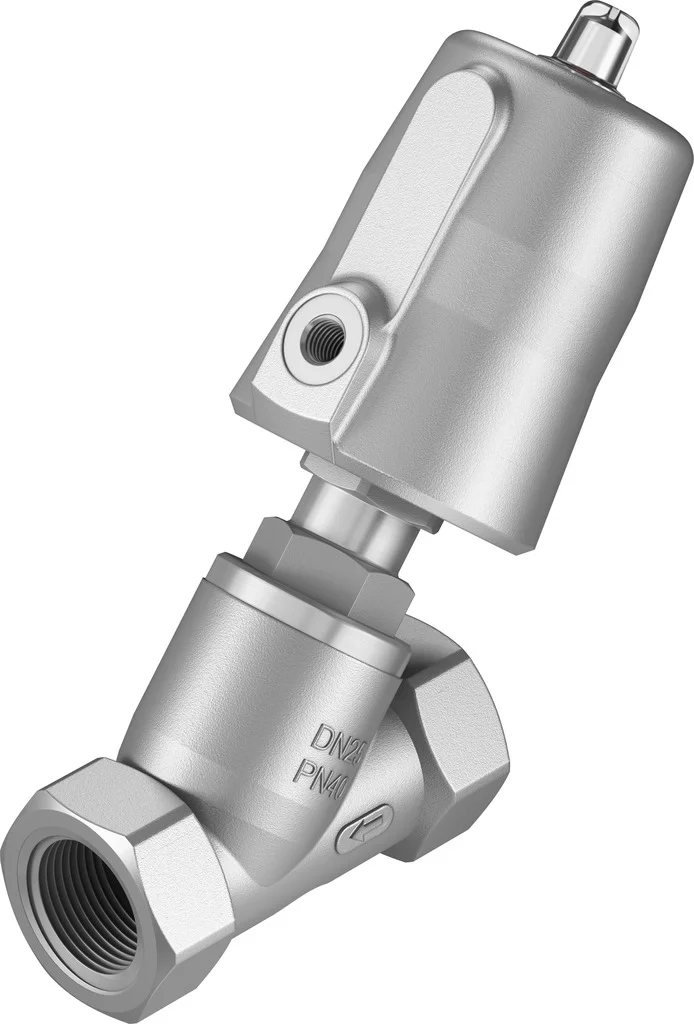

Zawór kątowy VZXF-L-M22C-M-A-G1-240-V4B2V-50-V (3536659) serii VZXF - Festo
SKU: OT-FESTO058774
MPN: VZXF-L-M22C-M-A-G1-240-V4B2V-50-V
Producent:
Festo
Cena netto/szt.
2 348,14 zł
2 888,21 zł
brutto/szt.
.png)
Opis produktu - Zawór kątowy VZXF-L-M22C-M-A-G1-240-V4B2V-50-V (3536659) serii VZXF - Festo
Solidny uniwersalny zawór kątowy VZXF jest idealny do wszystkich zastosowań, w których należy kontrolować przepływ gazów, cieczy lub bardzo lepkich mediów
- Solidna konstrukcja
- Zawory procesowe ze stali szlachetnej i mosiądzu czerwonego z napędami ze stali szlachetnej, mosiądzu lub aluminium
- Różne wielkości napędu i materiały obudowy
- Wybór różnych uszczelek gniazda i trzpienia
- Do cieczy, gazów i innych łatwo zanieczyszczających się mediów
- Konstrukcja łatwa do czyszczenia
Dane techniczne
| Konstrukcja | Zawór gniazdowy z napędem tłokowym |
| Sposób uruchamiania | pneumatyczny |
| Sposób uszczelnienia | miękki |
| Pozycja montażu | dowolny |
| Typ mocowania | Instalacja na przewodach |
| Przyłącze kabla | Mufa gwintowana G1 wg DIN ISO 228 |
| Średnica nominalna | 24 mm |
| Funkcja zaworu | 2/2 zamknięty monostabilny |
| Kierunek przepływu | jednokierunkowy |
| Ciśnienie medium | -0.09 MPa |
| Ciśnienie medium | -0.9 bar |
| Ciśnienie nominalne zaworu armaturowego PN | 40 |
| Funkcja odpowietrzenia | bez dławienia |
| Sposób powrotu | sprężyna mechaniczna |
| Rodzaj sterowania | sterowanie zewnętrzne |
| Przyłącze pneumatyczne | Gwint wewnętrzny G1/8 |
| Ciśnienie robocze | 0.6 MPa |
| Ciśnienie robocze | 6 bar |
| Ciśnienie robocze | 87 psi |
| Symbol | 00991367 |
| Medium | Para |
| Kierunek przepływu | Nad gniazdem zaworu, dla mediów gazowych |
| Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Maks. lepkość | 600 mm²/s |
| Temperatura medium | -10 degC |
| Temperatura otoczenia | -10 degC |
| Przepływ Kv | 12 m³/h |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Zgodność z LABS | VDMA24364-strefa III |
| Materiał obudowy zaworu procesowego | Odlew ze stali szlachetnej |
| Numer materiału obudowy zaworu procesowego | 1.4408 |
| Materiał uszczelki śruby | FPM |
| Materiał uszczelnienia gniazda | FPM |
| Waga produktu | 1600 g |
| Klasa odporności korozyjnej wg normy Festo | 2 - średnie obciążenie korozyjne |
| Materiał obudowy napędu | Mosiądz, niklowany |
Parametry techniczne - Zawór kątowy VZXF-L-M22C-M-A-G1-240-V4B2V-50-V (3536659) serii VZXF - Festo
Sposób kasowania
Sprężyna mechaniczna
Materiał obudowy napędu
Niklowany mosiądz
Materiał uszczelnienia śruby
FPM
Numer materiału, obudowa zaworu procesowego
1.4408
Materiał obudowy zaworu procesowego
Odlew ze stali szlachetnej
Przyłącze dla przepływu medium
G1 przyłącze gwintowane wg DIN ISO 228
Materiał uszczelnienia gniazda
FPM
Przepływ Kv
12 m3/h
Maks. lepkość
600 mm2/s
Ciśnienie medium
-0,09 MPa do 0 MPa
Ciśnienie znamionowe zaworu procesowego
40
Medium
Para, Gazy obojętne, Sprężone powietrze, filtrowane, stopień filtracji 200 µm
Funkcja odpowietrzenia
Bez możliwości dławienia
Kierunek przepływu
jednokierunkowy
Rodzaj sterowania
Z zewnętrznym sterowaniem
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Rodzaj uszczelnienia
Miękkie
Sposób uruchomienia
Pneumatyczny
Wielkość nominalna
24 mm
Waga produktu
1 600 g
Konstrukcja
Zawór gniazdowy z napędem tłokowym
Przyłącza pneumatyczne
Gwint wewnętrzny G1/8
Klasa odporności na korozję CRC
2 – Średnia odporność na korozję
Pozycja zabudowy
Dowolna
Funkcja zaworu
2/2 zamknięty, monostabilny
Uwaga dotycząca materiałów
Zawierają substancje PWIS, Zgodne z RoHS
Temperatura medium
-10 ... 80 °C
Sposób montażu
Zabudowa w linii
Temperatura otoczenia
-10 ... 60 °C
Ciśnienie robocze
6 ... 10 bar
Nr kat.
OT-FESTO058774
