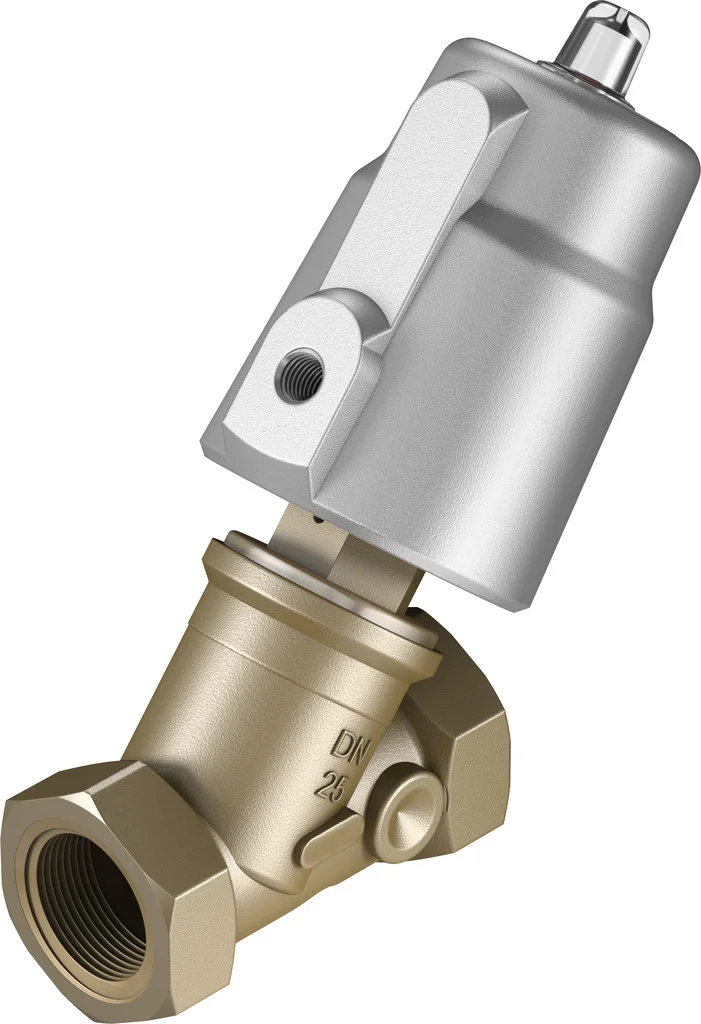

Zawór kątowy VZXF-L-M22C-M-B-G2-430-M1-H3ALT-80-5 (3536436) serii VZXF - Festo
Festo

Zawór kątowy VZXF-L-M22C-M-B-G2-430-M1-H3ALT-80-5 (3536436) serii VZXF - Festo

SKU: OT-FESTO058770 MPN: VZXF-L-M22C-M-B-G2-430-M1-H3ALT-80-5
Producent: Festo
Cena netto/szt. 2 900,59 zł
3 567,73 zł brutto/szt.
Zawór kątowy VZXF-L-M22C-M-B-G2-430-M1-H3ALT-80-5 (3536436) serii VZXF - Festo
2 900,59 zł netto
szt.
szt.
Produkt: Dostępny
Tylko na zamówienie więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Zawór kątowy VZXF-L-M22C-M-B-G2-430-M1-H3ALT-80-5 (3536436) serii VZXF - Festo

Solidny uniwersalny zawór kątowy VZXF jest idealny do wszystkich zastosowań, w których należy kontrolować przepływ gazów, cieczy lub bardzo lepkich mediów

  • Solidna konstrukcja
  • Zawory procesowe ze stali szlachetnej i mosiądzu czerwonego z napędami ze stali szlachetnej, mosiądzu lub aluminium
  • Różne wielkości napędu i materiały obudowy
  • Wybór różnych uszczelek gniazda i trzpienia
  • Do cieczy, gazów i innych łatwo zanieczyszczających się mediów
  • Konstrukcja łatwa do czyszczenia

Dane techniczne

KonstrukcjaZawór gniazdowy z napędem tłokowym
Sposób uruchamianiapneumatyczny
Sposób uszczelnieniamiękki
Pozycja montażudowolny
Typ mocowaniaInstalacja na przewodach
Przyłącze kablaMufa gwintowana G2 wg DIN ISO 228
Średnica nominalna43 mm
Funkcja zaworu2/2 zamknięty monostabilny
Kierunek przepływujednokierunkowy
Ciśnienie medium0 MPa
Ciśnienie medium0 bar
Ciśnienie nominalne zaworu armaturowego PN16
Funkcja odpowietrzeniabez dławienia
Sposób powrotusprężyna mechaniczna
Rodzaj sterowaniasterowanie zewnętrzne
Przyłącze pneumatyczneGwint wewnętrzny G1/8
Ciśnienie robocze0.6 MPa
Ciśnienie robocze6 bar
Ciśnienie robocze87 psi
Symbol00991367
MediumPara
Kierunek przepływuPod gniazdem zaworowym, dla mediów ciekłych i gazowych
Medium roboczeSprężone powietrze wg ISO 8573-1:2010 [7:4:4]
Maks. lepkość600 mm²/s
Temperatura medium-40 degC
Temperatura otoczenia-10 degC
Przepływ Kv30 m³/h
Informacja o materiałachZgodność z dyrektywą RoHS
Zgodność z LABSVDMA24364-strefa III
Materiał obudowy zaworu procesowegoMosiądz czerwony
Numer materiału obudowy zaworu procesowegoCC499K
Materiał uszczelki śrubyPTFE
Materiał uszczelnienia gniazdaPTFE
Waga produktu2900 g
Znak CE (patrz deklaracja zgodności)zgodne z dyrektywą UE w sprawie urządzeń ciśnieniowych
Znak UKCA (patrz deklaracja zgodności)wg przepisów UK dotyczącymi urządzeń ciśnieniowych
Klasa odporności korozyjnej wg normy Festo0 - Brak obciążenia korozyjnego
Materiał obudowy napęduAluminium

Parametry techniczne - Zawór kątowy VZXF-L-M22C-M-B-G2-430-M1-H3ALT-80-5 (3536436) serii VZXF - Festo

Rodzaj uszczelnienia
Miękkie
Materiał uszczelnienia śruby
PTFE
Numer materiału, obudowa zaworu procesowego
CC499K
Materiał obudowy zaworu procesowego
Mosiądz czerwony
Przyłącze dla przepływu medium
G2 przyłącze gwintowane wg DIN ISO 228
Materiał uszczelnienia gniazda
PTFE
Przepływ Kv
30 m3/h
Maks. lepkość
600 mm2/s
Ciśnienie medium
0 bar do 5 bar
Ciśnienie znamionowe zaworu procesowego
16
Medium
Para, Olej hydrauliczny na bazie oleju mineralnego, Gazy obojętne, Olej mineralny, Woda, Sprężone powietrze, filtrowane, stopień filtracji 200 µm, ciecze obojętne
Funkcja odpowietrzenia
Bez możliwości dławienia
Kierunek przepływu
jednokierunkowy
Rodzaj sterowania
Z zewnętrznym sterowaniem
Sposób kasowania
Sprężyna mechaniczna
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Sposób uruchomienia
Pneumatyczny
Wielkość nominalna
43 mm
Znak CE (patrz deklaracja zgodności)
Wg dyrektywy EU-Urządzenia ciśnieniowe
Waga produktu
2 900 g
Konstrukcja
Zawór gniazdowy z napędem tłokowym
Przyłącza pneumatyczne
Gwint wewnętrzny G1/8
Klasa odporności na korozję CRC
0 – Brak odporności na korozję
Pozycja zabudowy
Dowolna
Funkcja zaworu
2/2 zamknięty, monostabilny
Uwaga dotycząca materiałów
Zawierają substancje PWIS, Zgodne z RoHS
Temperatura medium
-40 ... 200 °C
Sposób montażu
Zabudowa w linii
Temperatura otoczenia
-10 ... 60 °C
Ciśnienie robocze
6 ... 10 bar
Nr kat.
OT-FESTO058770

Pliki do pobrania - Zawór kątowy VZXF-L-M22C-M-B-G2-430-M1-H3ALT-80-5 (3536436) serii VZXF - Festo

  • Karta katalogowa Pobierz
  • Dane techniczne Pobierz

Adres producenta/dystrybutora

Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
