Zawór kulowy VZBC-80-FF-16-22-F07-V4V4T (1692208) serii VZBC - Festo
Festo

Zawór kulowy VZBC-80-FF-16-22-F07-V4V4T (1692208) serii VZBC - Festo

SKU: OT-FESTO036939 MPN: VZBC-80-FF-16-22-F07-V4V4T
Producent: Festo
Cena netto/szt. 6 083,92 zł
7 483,22 zł brutto/szt.
Zawór kulowy VZBC-80-FF-16-22-F07-V4V4T (1692208) serii VZBC - Festo
6 083,92 zł netto
szt.
szt.
Produkt: Dostępny
Czas wysyłki: 24-48h więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Zawór kulowy VZBC-80-FF-16-22-F07-V4V4T (1692208) serii VZBC - Festo

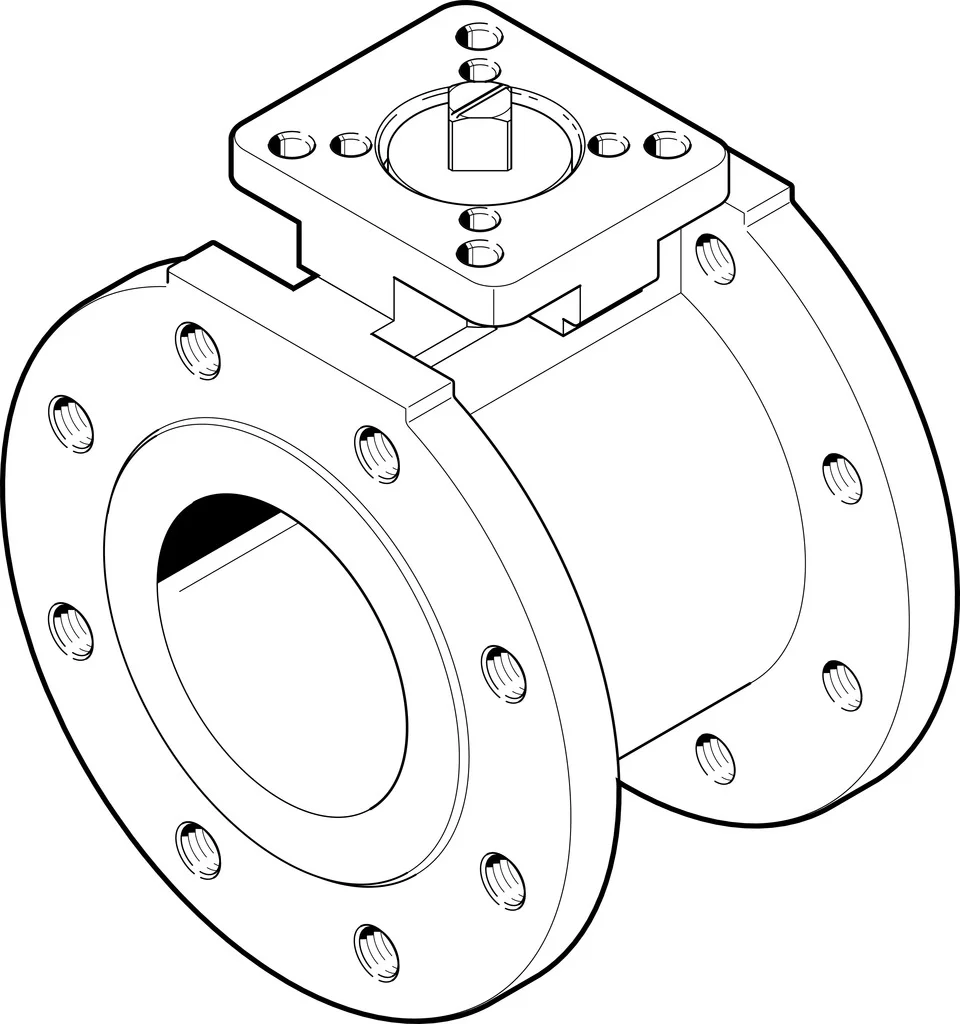

VZBC: Zautomatyzowany, 2-drogowy, kompaktowy, kołnierzowy zawór kulowy przeznaczony do sterowania mediami.

  • Zautomatyzowany 2-drogowy kompaktowy, kołnierzowy zawór kulowy
  • Wersja ze stali szlachetnej
  • Krótka długość montażowa
  • Wałek zabezpieczony przed przedmuchem
  • Możliwe uruchamianie ręczne dźwignią manualną
  • Kołnierz wg DIN 1092-1
  • Kołnierz montażowy wg ISO 5211
  • Stosować w strefach 1, 21, 2, 22

Dane techniczne

Konstrukcja2-drogowy zawór kulowy
Sposób uruchamianiamechaniczny
Sposób uszczelnieniamiękki
Pozycja montażudowolny
Typ mocowaniaInstalacja na przewodach
Przyłącze zaworu procesowegoObudowa pierścieniowa z kołnierzem gwintowanym
Wskaźnik stanu przełączeniaKierunek rowka = kierunek przepływu
Układ otworów w kołnierzuF07
Średnica wewnętrzna-Ø76 mm
Średnica nominalna DN80
Funkcja zaworu2/2
Pomocnicze sterowanie ręcznebrak
Kierunek przepływurewersyjny
Ciśnienie nominalne zaworu armaturowego PN16
Moment uruchamiający117 Nm
W oparciu o normęEN 1092-1
Symbol00991458
MediumSprężone powietrze wg ISO 8573-1:2010 [-:-:-]
Temperatura medium-10 degC
Przepływ Kv905 m³/h
Informacja o materiałachZgodność z dyrektywą RoHS
Zgodność z LABSVDMA24364-strefa III
Materiał obudowyStal wysokostopowa nierdzewna
Numer materiału obudowy1.4408
Materiał uszczelnieńPTFE
Materiał kuliNierdzewna stal stopowa
Numer materiału kuli1.4408
Materiał wałkaNierdzewna stal stopowa
Numer materiału wałka1.4401
Waga produktu14400 g
Znak CE (patrz deklaracja zgodności)zgodne z dyrektywą UE w sprawie urządzeń ciśnieniowych
Znak UKCA (patrz deklaracja zgodności)wg przepisów UK dotyczącymi urządzeń ciśnieniowych
Ochrona przeciwwybuchowaStrefa 1 (ATEX)
Klasa odporności korozyjnej wg normy Festo3 - silne obciążenie korozyjne

Parametry techniczne - Zawór kulowy VZBC-80-FF-16-22-F07-V4V4T (1692208) serii VZBC - Festo

Kierunek przepływu
Rewersyjny
Numer materiału dla kuli
1.4408
Materiał kuli
Stal wysokostopowa, nierdzewna
Średnica nominalna DN
80
Przepływ Kv
905 m3/h
Ciśnienie znamionowe zaworu procesowego
16
Medium
Sprężone powietrze wg ISO8573-1:2010 [-:-:-], Gazy obojętne, Woda – nie para wodna, ciecze obojętne, Inne media na zapytanie
Przyłącze zaworu procesowego
Okrągła obudowa z gwintowanym kołnierzem
Wskaźnik stanu załączenia
Kierunek rowka = Kierunek przepływu
Moment uruchamiający
117 Nm
Pomocnicze ręczne uruchamianie
Brak
Numer materiału dla obudowy
1.4408
Numer materiału dla wałka
1.4401
Rysunek otworowania kołnierza
F07
Materiał wałka
Stal wysokostopowa, nierdzewna
Materiał uszczelnień
PTFE, Wzmocniony PTFE
Rodzaj uszczelnienia
Miękkie
Sposób uruchomienia
Mechaniczny
Znak CE (patrz deklaracja zgodności)
Wg dyrektywy EU-Urządzenia ciśnieniowe
Waga produktu
14 400 g
W oparciu o normę
EN 1092-1, ISO 5211
Konstrukcja
2-drogowy zawór kulowy
Klasa odporności na korozję CRC
3 – Wysoka odporność na korozję
Pozycja zabudowy
Dowolna
Funkcja zaworu
2/2
Materiał obudowy
Stal wysokostopowa, nierdzewna
Średnica wewnętrzna
76 mm
Uwaga dotycząca materiałów
Zawierają substancje PWIS, Zgodne z RoHS
Temperatura medium
-10 ... 200 °C
Sposób montażu
Zabudowa w linii
Nr kat.
OT-FESTO036939

Pliki do pobrania - Zawór kulowy VZBC-80-FF-16-22-F07-V4V4T (1692208) serii VZBC - Festo

  • Karta katalogowa Pobierz
  • Dane techniczne Pobierz

Adres producenta/dystrybutora

Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
