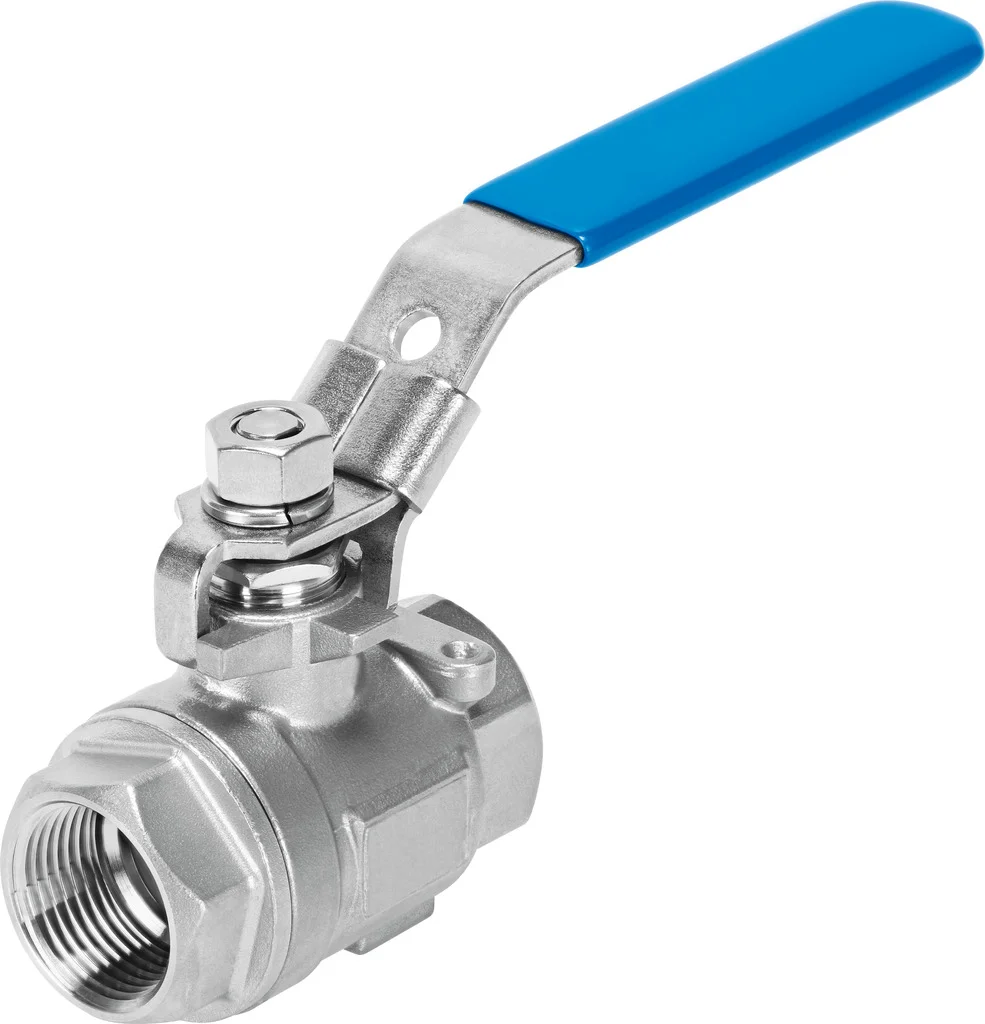

Zawór kulowy VZBE-3-T-63-D-2-M-V15V16 (4745225) serii VZBE - Festo
SKU: OT-FESTO070778
MPN: VZBE-3-T-63-D-2-M-V15V16
Producent:
Festo
Cena netto/szt.
2 138,80 zł
2 630,72 zł
brutto/szt.
.png)
Opis produktu - Zawór kulowy VZBE-3-T-63-D-2-M-V15V16 (4745225) serii VZBE - Festo
2-drogowy, 2-drogowy ręczny lub 3-drogowy: zawór kulowy VZBE ze stali nierdzewnej steruje różnymi mediami - zarówno w automatyzacji procesów, jak również w automatyzacji fabryk.
- 2-drogowy ręczny, z zamykaną dźwignią ręczną
- 2- i 3-drogowy z kołnierzem ISO 5211, opcjonalnie z zamykaną dźwignią ręczną
- Wersja ze stali szlachetnej
- Gwint rurowy wg ASME B1.20.1 lub końcówka do spawania wg ASME B16.11
- Opcjonalnie z wstępnie zamontowaną dźwignią ręczną
Dane techniczne
| Konstrukcja | 2-drogowy zawór kulowy z dźwignią ręczną |
| Sposób uruchamiania | mechaniczny |
| Sposób uszczelnienia | miękki |
| Pozycja montażu | dowolny |
| Typ mocowania | Instalacja na przewodach |
| Przyłącze zaworu procesowego | 3 NPT |
| Wskaźnik stanu przełączenia | Kierunek rowka = kierunek przepływu |
| Średnica wewnętrzna-Ø | 76 mm |
| Średnica nominalna DN | 80 |
| Funkcja zaworu | 2/2 |
| Kierunek przepływu | rewersyjny |
| Ciśnienie nominalne zaworu armaturowego PN | 63 |
| Moment obrotowy zrywający przy różnicy ciśnienia, ciśnienie znamionowe zaworu procesowego PN | 85 Nm |
| W oparciu o normę | ASME B1.20.1 |
| Symbol | 00991458 |
| Medium | Para |
| Temperatura medium | -20 degC |
| Przepływ Kv | 995 m³/h |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Zgodność z LABS | VDMA24364-strefa III |
| Materiał obudowy | Odlew ze stali szlachetnej |
| Numer materiału obudowy | 1.4408 |
| Materiał uszczelnienia gniazda | PTFE |
| Materiał uszczelnień | PTFE |
| Materiał kuli | Nierdzewna stal stopowa |
| Numer materiału kuli | 1.4401 |
| Materiał wałka | Nierdzewna stal stopowa |
| Numer materiału wałka | 1.4401 |
| Waga produktu | 7500 g |
| Certyfikacja | CRN |
| Znak CE (patrz deklaracja zgodności) | zgodne z dyrektywą UE w sprawie urządzeń ciśnieniowych |
| Ochrona przeciwwybuchowa | Strefa 1 (ATEX) |
| Klasa odporności korozyjnej wg normy Festo | 3 - silne obciążenie korozyjne |
Parametry techniczne - Zawór kulowy VZBE-3-T-63-D-2-M-V15V16 (4745225) serii VZBE - Festo
Rodzaj uszczelnienia
Miękkie
Numer materiału dla kuli
1.4401
Materiał kuli
Stal wysokostopowa, nierdzewna
Materiał uszczelnienia gniazda
PTFE
Moment rozruchowy przy różnicy ciśnienia, ciśnienie nominalne, zawór procesowy PN
85 Nm
Średnica nominalna DN
80
Przepływ Kv
995 m3/h
Ciśnienie znamionowe zaworu procesowego
63
Medium
Para, Sprężone powietrze wg ISO8573-1:2010 [-:-:-], Gazy obojętne, Woda, ciecze obojętne
Przyłącze zaworu procesowego
3 NPT
Wskaźnik stanu załączenia
Kierunek rowka = Kierunek przepływu
Numer materiału dla obudowy
1.4408
Numer materiału dla wałka
1.4401
Materiał wałka
Stal wysokostopowa, nierdzewna
Kierunek przepływu
rewersyjny
Materiał uszczelnień
PTFE
Sposób uruchomienia
Mechaniczny
Znak CE (patrz deklaracja zgodności)
Wg dyrektywy EU-Urządzenia ciśnieniowe
Waga produktu
7 500 g
W oparciu o normę
ASME B1.20.1
Konstrukcja
2-drogowy zawór kulowy z dźwignią ręczną
Klasa odporności na korozję CRC
3 – Wysoka odporność na korozję
Pozycja zabudowy
Dowolna
Funkcja zaworu
2/2
Materiał obudowy
Odlew ze stali szlachetnej
Średnica wewnętrzna
76 mm
Uwaga dotycząca materiałów
Zawierają substancje PWIS, Zgodne z RoHS
Dopuszczenie
CRN
Temperatura medium
-20 ... 200 °C
Sposób montażu
Zabudowa w linii
Nr kat.
OT-FESTO070778
