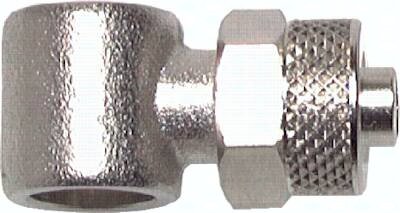

Zasada działania:
Zawory sterowane dźwignią 2/2 i 3/2 M5 - G1/8 to zawory bistabilne uruchamiane ręcznie. Po przesunięciu dźwigni pozostaje ona w położeniu przesterowanym utrzymywana przez blokadę. Przesterowanie w położenie początkowe odbywa się przesuwając dźwignię w odwrotną stronę.
Dane techniczne:
Materiały:
korpus: mosiądz niklowany, części wewnętrzne: mosiądz / stal nierdzewna, uszczelka: NBR
Wersje wykonania: ze złączką wtykową, ze złączką skręcaną, z gwintem wewnętrznym i zewnętrznym
Zakres temperatur: -5°C do +70°C
Średnica nominalna:
- dla G1/8: 3 mm (dla wersji 3/2 z zasilaniem od strony gwintu zewnętrznego: 2,5 mm)
- dla G1/4: 3,9 mm (dla wersji 3/2 z zasilaniem od strony gwintu zewnętrznego: 4,2 mm)
Cisnienie robocze: 0 - 8 bar , zawór 2/2 i 3/2 z zasilaniem od strony złączki: 0 - 10 bar
Przeplyw:
- dla G1/8: 235 l/min. (dla wersji 3/2 z zasilaniem od strony gwintu zewnętrznego: 300 l/min)
- dla G1/4: 265 l min. (dla wersji 3/2 z zasilaniem od strony gwintu zewnętrznego: 380 l/min.)
Medium robocze: gazy neutralne, sprężone powietrze smarowane lub niesmarowane, filtrowane, maksymalna wielkość cząstek stałych 40 μm
Wymagany otwór mocowania przy montazu tablicy sterowniczej:
Ø 12,5 mm,
Maksymalna grubość blachy: 4 mm
Gwint grodziowy: M 12x1, dla zaworu 2/2 i 3/2 z zasilaniem od strony złączki: M 12x0,75
