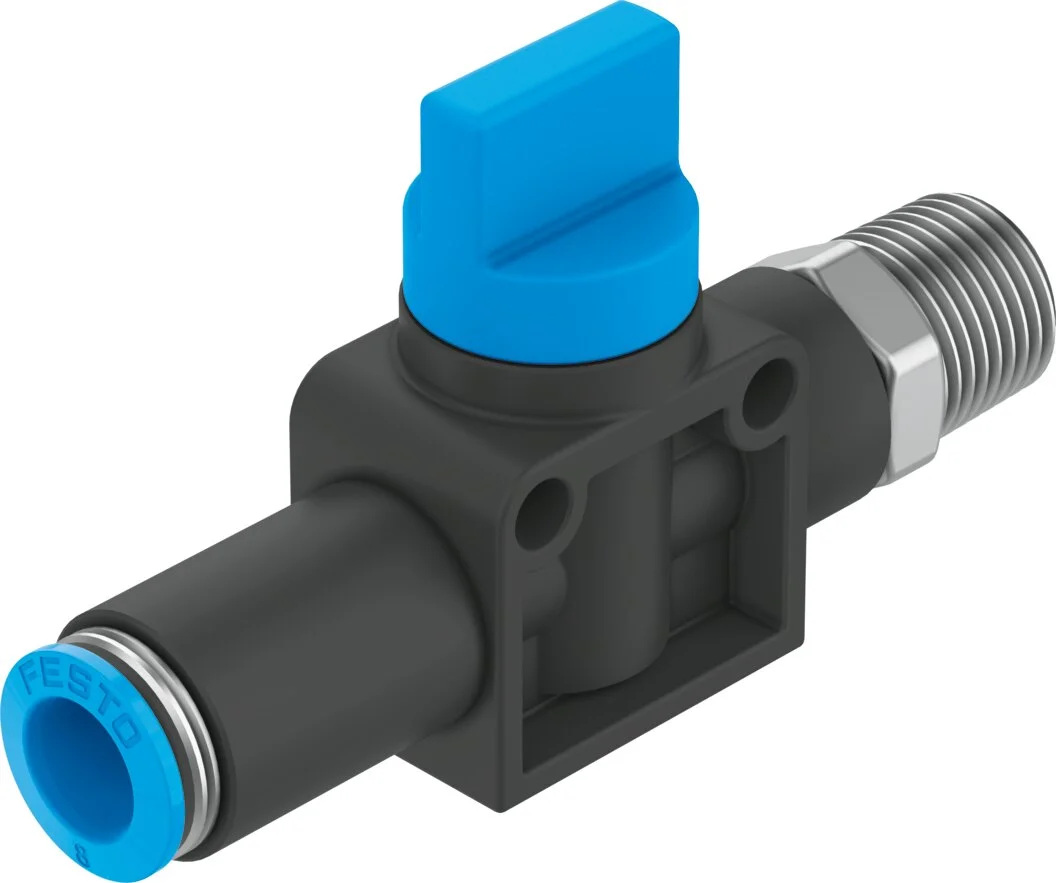

Opis produktu - Zawór odcinający HE-3A-1/4-QS-1/4-U (190872) serii HE - Festo
Zawór uruchamiany ręcznie o mocnej konstrukcji polimerowej.
- Zawór odcinający, ręcznie uruchamiany
- Przyłącze: gwint obustronny, przyłącze wtykowe obustronne, gwint/przyłącze wtykowe
- Różne warianty mocowania
Dane techniczne
| Funkcja zaworu | 3/2 bistabilny |
| Wybór funkcji dodatkowej | z funkcją odpowietrzania |
| Przyłącze pneumatyczne 1 | QS-1/4 |
| Przyłącze pneumatyczne 2 | 1/4 NPT |
| Sposób uruchamiania | ręczne |
| Typ mocowania | Mocowanie bezpośrednie przez otwór przelotowy |
| Normalny przepływ nominalny (znormalizowany zgodnie z DIN 1343) | 382.5 l/min |
| Średnica nominalna | 3.3 mm |
| Ciśnienie robocze | -0.095 MPa |
| Ciśnienie robocze | -0.95 bar |
| Temperatura otoczenia | 0 degC |
| Materiał obudowy | Wzmocniony PBT |
| Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [7:-:-] |
| Funkcja odpowietrzenia | bez dławienia |
| Sposób uszczelnienia | miękki |
| Pozycja montażu | dowolny |
| Konstrukcja | Zawór tłoczkowo-suwakowy |
| Rodzaj sterowania | bezpośrednie |
| Kierunek przepływu | jednokierunkowy |
| Symbol | 00997329 |
| Uwaga dotycząca medium roboczego/sterującego | Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować) |
| Klasa odporności korozyjnej wg normy Festo | 2 - średnie obciążenie korozyjne |
| Zgodność z LABS | VDMA24364-B1/B2-L |
| Klasa Cleanroom | Klasa 4 wg ISO 14644-1 |
| Temperatura medium | 0 degC |
| Waga produktu | 35 g |
| Przyłącze pneumatyczne 3 | nie przewodowe |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Materiał uszczelnień | NBR |
Parametry techniczne - Zawór odcinający HE-3A-1/4-QS-1/4-U (190872) serii HE - Festo
Uwagi odnośnie medium roboczego
Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Funkcja odpowietrzenia
Bez możliwości dławienia
Przyłącze pneumatyczne 3
Nieprzewodowe
Przyłącze pneumatyczne 2
1/4 NPT
Przyłącze pneumatyczne 1
QS-1/4
Kierunek przepływu
Jednokierunkowy
Rodzaj sterowania
Bezpośredni
Rodzaj uszczelnienia
Miękkie
Sposób uruchomienia
Ręczny
Wielkość nominalna
3.3 mm
Waga produktu
35 g
Konstrukcja
Zawór tłokowy
Klasa odporności na korozję CRC
2 – Średnia odporność na korozję
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [7:-:-]
Ciśnienie robocze MPa
-0.095 ... 1 MPa
Pozycja zabudowy
Dowolna
Normalny przepływ nominalny
382.5 l/min
Funkcja zaworu
3/2 bistabilny
Materiał obudowy
Wzmocnione PBT
Uwaga dotycząca materiałów
Zgodne z RoHS
Temperatura medium
0 ... 60 °C
Sposób montażu
Montaż bezpośredni przy pomocy otworów przelotowych, Montaż bezpośredni przy pomocy gwintów, Do wyboru:
Materiał uszczelnień
NBR
Temperatura otoczenia
0 ... 60 °C
Ciśnienie robocze
-0.95 ... 10 bar
Nr kat.
OT-FESTO073717
