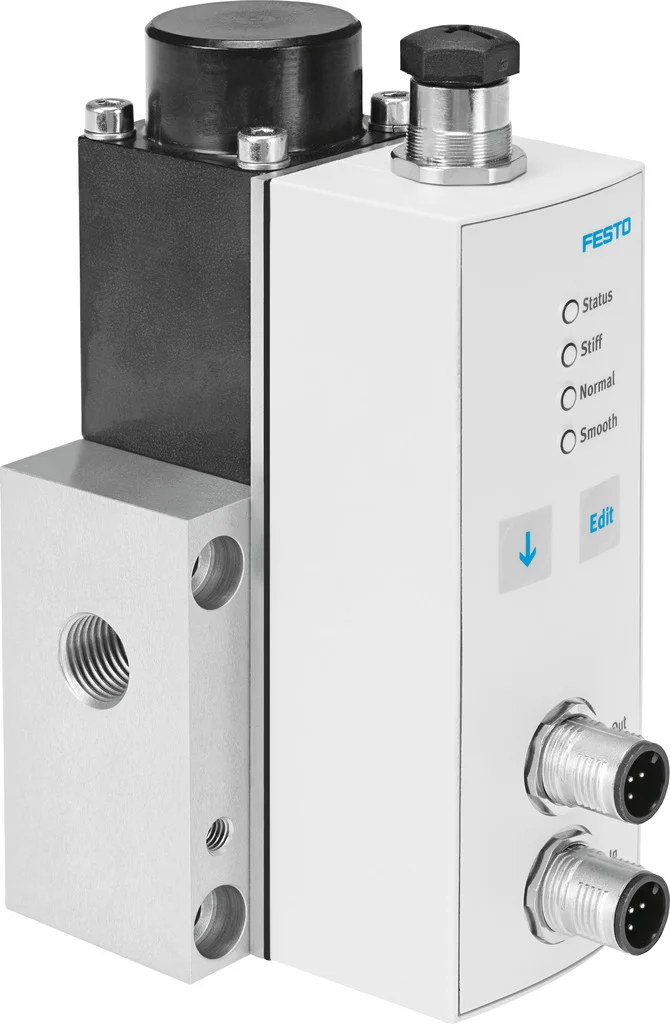

Zawór proporcjonalny ciśnienia VPPL-3Q-3-Z-2L40H-V1-A-S1-5 (1635982) serii VPPL - Festo
SKU: OT-FESTO070007
MPN: VPPL-3Q-3-Z-2L40H-V1-A-S1-5
Producent:
Festo
Cena netto/szt.
12 027,54 zł
14 793,87 zł
brutto/szt.
Opis produktu - Zawór proporcjonalny ciśnienia VPPL-3Q-3-Z-2L40H-V1-A-S1-5 (1635982) serii VPPL - Festo
Opracowany specjalnie dla wyższych wartości ciśnienia w zakresie 10... 40 bar. Jako pojedyncze urządzenie z przyłączami gwintowanymi, zawór nadaje się do różnych zastosowań, na przykład w formowaniu butelek PET w przemyśle spożywczym i produkcji napojów lub na stanowiskach do kontroli opon lub hamulców w przemyśle samochodowym.
- Do zastosowań wysokociśnieniowych
- Bezpośrednio sterowany regulator tłokowy
- Dostępny w trzech wariantach: zawór kołnierzowy, zawór kołnierzowy z zewnętrznym zasilaniem pilotów, zawór in-line
Dane techniczne
| Średnica nominalna, napowietrzanie | 3 mm |
| Wielkość nominalna, odpowietrzenie | 3 mm |
| Sposób uruchamiania | elektrycznie |
| Sposób uszczelnienia | miękki |
| Pozycja montażu | dowolny |
| Konstrukcja | bezpośrednio sterowany regulator tłokowy |
| Zabezpieczenie przeciwzwarciowe | nie |
| Maks. długość kabla | 30 m |
| Instrukcje bezpieczeństwa | Położenie bezpieczeństwa VPPL: W przypadku przerwania kabla zasilającego ciśnienie wyjściowe obniża się do 0 bar. |
| Symbol | 00995268 |
| Ochrona przed zmianą polaryzacji | do wszystkich przyłączy elektrycznych |
| Sposób powrotu | sprężyna mechaniczna |
| Rodzaj sterowania | bezpośrednie |
| Funkcja zaworu | 3-drogowy zawór proporcjonalny ciśnienia, zamknięty |
| Rodzaj wskazania | Wskaźnik LED |
| Ciśnienie robocze | 5 MPa |
| Ciśnienie robocze | 50 bar |
| Zakres regulacji ciśnienia | 0.04 MPa |
| Zakres regulacji ciśnienia | -0.8 bar |
| Ciśnienie wejściowe 1 | 0 bar |
| Ciśnienie wejściowe 1 | 0 MPa |
| Maks. histereza ciśnienia | 0.04 MPa |
| Maks. histereza ciśnienia | 0.4 bar |
| Maks. histereza ciśnienia | 5.8 psi |
| Wartość b | 0.25 |
| Wartość C | 0.8 l/sbar |
| Normalny przepływ nominalny (znormalizowany zgodnie z DIN 1343) | 245 l/min |
| Normalny przepływ nominalny 2-3 | 282 l/min |
| Czas wyłączania | 654 ms |
| Czas włączania | 428 ms |
| Zakres napięcia roboczego DC | 21.6 V |
| Czas pracy ciągłej | 100% |
| Maks. pobór mocy elektrycznej | 26.7 W |
| Tętnienia resztkowe | 10 % |
| Zakres wyjściowego sygnału analogowego | 4 - 20 mA |
| Zakres wejściowego sygnału analogowego | 0 - 10 V |
| Wartość zadana/rzeczywista | Wariant napięciowy 0 - 10 V |
| Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Uwaga dotycząca medium roboczego/sterującego | Praca z olejonym powietrzem nie jest możliwa |
| Certyfikacja | c UL us - Listed (OL) |
| Znak KC | KC-EMV |
| Znak CE (patrz deklaracja zgodności) | Zgodnie z dyrektywą kompatybilności elektromagnetycznej UE |
| Znak UKCA (patrz deklaracja zgodności) | wg przepisów UK dot. EMV |
| Klasa odporności korozyjnej wg normy Festo | 2 - średnie obciążenie korozyjne |
| Zgodność z LABS | VDMA24364-strefa III |
| Temperatura medium | 5 degC |
| Stopień ochrony | IP65 |
| Temperatura otoczenia | 5 degC |
| Temperatura przechowywania | -10 degC |
| Waga produktu | 1100 g |
| Błąd liniowości w +- %FS | 1 %FS |
| Dokładność całkowita | 1,5%FS |
| Współczynnik temperaturowy | 0.04 %/K |
| Dokładność powtarzalności w +- %FS | 1 %FS |
| Przyłącze elektryczne interfejsu diagnostycznego | Gniazdo wtykowe, M12, 5-pin, kodowanie A |
| Przyłącze elektryczne IN | Wtyczka, M12, 5-pin, z kodowaniem A |
| Przyłącze elektryczne OUT | Wtyczka, M12, 5-pin, kodowanie A |
| Typ mocowania | Przy pomocy otworów przelotowych |
| Przyłącze pneumatyczne 1 | Kołnierz |
| Przyłącze pneumatyczne 2 | Kołnierz |
| Przyłącze pneumatyczne 3 | Kołnierz |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Materiał obudowy | Stop aluminium, anodowany |
Parametry techniczne - Zawór proporcjonalny ciśnienia VPPL-3Q-3-Z-2L40H-V1-A-S1-5 (1635982) serii VPPL - Festo
Czas przełączania przy włączaniu
428 ms
Znak UKCA (patrz deklaracja zgodności)
Zgodnie z przepisami Wielkiej Brytanii dotyczącymi EMC
Sposób uruchomienia
Elektryczny
Rodzaj uszczelnienia
Miękkie
Sposób kasowania
Sprężyna mechaniczna
Instrukcje dotyczące bezpieczeństwa
Safety setting VPPL
Rodzaj sterowania
Bezpośredni
Przyłącze pneumatyczne 1
Kołnierz, G1/4
Przyłącze pneumatyczne 2
Kołnierz
Przyłącze pneumatyczne 3
Kołnierz
Wartość-b
0.25
Wartość-C
0.8 l/sbar
Tętnienie resztkowe
10 %
Wartość zadana/Wartość aktualna
Typ napięcia 0 – 10V
Czas przełączania przy wyłączaniu
654 ms
Współczynnik temperaturowy
0.04 %/K
Normalny przepływ nominalny 2-3
282 l/min
Średnica nominalna dla zasilania
3 mm
Średnica nominalna odpowietrzenia
3 mm
Zakres regulacji ciśnienia MPa
0.04 ... 4 MPa
Ciśnienie wejściowe 1
0 ... 50 bar
Ciśnienie wejściowe 1 MPa
0 ... 5 MPa
Zakres wyjściowego sygnału analogowego
4 - 20 mA
Zakres wejściowego sygnału analogowego
0 - 10 V
Maks. histereza ciśnienia (MPa)
0.04 MPa
Błąd liniowości w ± %FS
1 %FS
Powtarzalność w ± %FS
1 %FS
Przyłącze elektryczne, interfejs diagnostyczny
Gniazdo wtykowe, M12, 5-pin, A-coded
Przyłącze elektryczne IN
Wtyczka, M12, 5-pin, A-coded
Przyłącze elektryczne OUT
Wtyczka, M12, 5-pin, A-coded
Maks. histereza ciśnienia
0.4 bar, 5.8 psi
Ciśnienie robocze
<= 50 bar
Temperatura otoczenia
5 ... 50 °C
Sposób montażu
Przy pomocy otworów przelotowych
Stopień ochrony
IP65
Temperatura medium
5 ... 50 °C
Dopuszczenie
c UL us - Listed (OL)
Uwaga dotycząca materiałów
Zgodne z RoHS
Materiał obudowy
Stop aluminium, anodowany
Funkcja zaworu
Zawór proporcjonalny ciśnienia - 3/2, zamknięty
Czas pracy ciągłej
100 %
Typ wyświetlacza
Diody wskaźnikowe LED
Znak KC
KC-EMV
Maks. pobór mocy elektrycznej
26.7 W
Normalny przepływ nominalny
245 l/min
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [7:4:4], Gazy obojętne
Zakres regulacji ciśnienia
2 ... 40 bar
Zabezpieczenie przed odwrotną polaryzacją
Dla wszystkich przyłączy elektrycznych
Pozycja zabudowy
Dowolna, Preferowany w pozycji pionowej
Ciśnienie robocze MPa
<= 5 MPa
Uwagi odnośnie medium roboczego
Niemożliwa praca na powietrzu olejonym
Klasa odporności na korozję CRC
2 – Średnia odporność na korozję
Zgodność z PWIS
VDMA24364-Strefa III
Konstrukcja
bezpośrednio sterowany regulator tłokowy
Waga produktu
1 100 g
Temperatura przechowywania
-10 ... 60 °C
Znak CE (patrz deklaracja zgodności)
Wg dyrektywy EU-EMV
Zabezpieczenie przed zwarciem
Brak
Zakres napięcia roboczego DC
21.6 ... 27.6 V
Maks. długość kabla
30 m
Nr kat.
OT-FESTO070007
