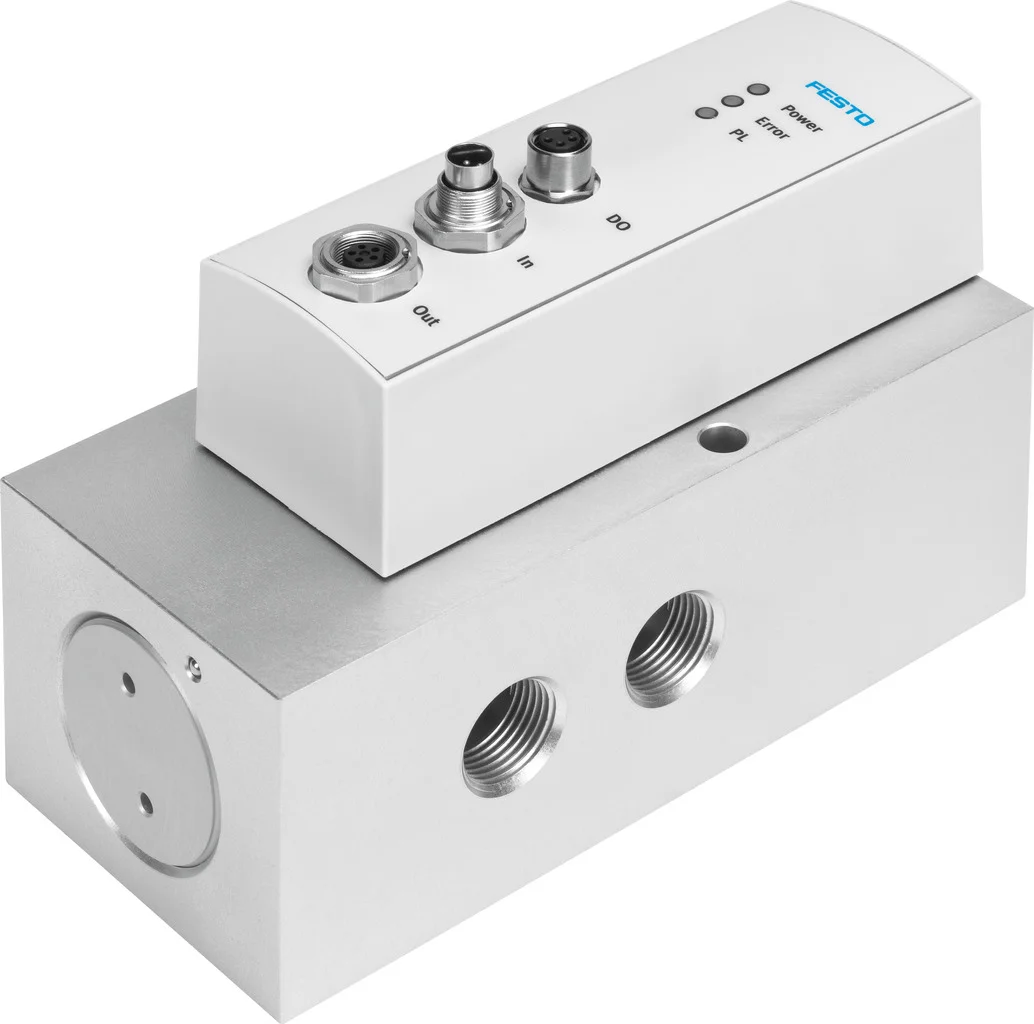

Zawór proporcjonalny przepływu VPWP-10-L-5-Q-10-E-G-EX1 (1552544) serii VPWP - Festo

Name: Zawór proporcjonalny przepływu VPWP-10-L-5-Q-10-E-G-EX1 (1552544) serii VPWP - Festo
Brand: Festo
SKU: OT-FESTO036683
Price: 7476.78 PLN
Availability: InStock

SKU: OT-FESTO036683 MPN: VPWP-10-L-5-Q-10-E-G-EX1

Producent: Festo

Cena netto/szt. 7 476,78 zł

9 196,44 zł brutto/szt.

7 476,78 zł netto

szt.

Produkt: Dostępny

Czas wysyłki: 24-48h

Koszty dostawy: od 0.00zł

Zapisz na liście

Porównaj

Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce

Szybka dostawa
24 h / 48 h

Indywidualny
doradca techniczny

Indywidualne
warunki cenowe

Opis produktu - Zawór proporcjonalny przepływu VPWP-10-L-5-Q-10-E-G-EX1 (1552544) serii VPWP - Festo

W oparciu o technologię zaworu MPYE, zawór VPWP umożliwia zmianę kierunku ruchu. Aby przesłać dane cyfrowo, można użyć bezpiecznego zintegrowanego interfejsu. W aplikacjach serwo-pneumatycznych VPWP jest prawie zawsze połączony z kontrolerem CMAX.

Sterowany zawór tłokowy
Sterowanie cyfrowe
Zintegrowane czujniki ciśnienia do monitorowania funkcji i sterowania siłą
Z autoidentyfikacją
Funkcja diagnostyczna
Zintegrowane wyjście cyfrowe np. do jednostki zaciskająco/hamującej
Nadaje się do zastosowań serwopneumatycznych z pozycjonerem CPX-CMAX i sterownikiem położeń krańcowych CPX-CMPX

Dane techniczne

Średnica nominalna	10 mm
Sposób uruchamiania	elektrycznie
Sposób uszczelnienia	twardy
Pozycja montażu	dowolny
Konstrukcja	Zawór tłoczkowo-suwakowy
Sposób powrotu	pola magnetyczne
Instrukcje bezpieczeństwa	Pozycja bezpieczeństwa VPWP: w przypadku zakłócenia na interfejsie sterowania wykonywany jest przesuw do zablokowanego położenia środkowego.
Rodzaj sterowania	bezpośrednie
Kierunek przepływu	jednokierunkowy
Symbol	00992136
Funkcja zaworu	Proporcjonalny zawór drogowy 5/3, w położeniu środkowym zamknięty
Wskaźniki stanu	Dioda LED żółta = PL(Power Last)
Ciśnienie robocze	0 MPa
Ciśnienie robocze	0 bar
Ciśnienie robocze dla pozycjonowania/Soft Stop	4 bar
Nominalne ciśnienie robocze	0.6 MPa
Nominalne ciśnienie robocze	6 bar
Nominalne ciśnienie robocze	87 psi
Normalny przepływ nominalny (znormalizowany zgodnie z DIN 1343)	2000 l/min
Znamionowe napięcie robocze DC	24 V
Zakres napięcia roboczego DC	18 V
Zakres napięcia obciążenia DC	18 V
Maks. prąd obciążenia na wyjściu napięciowym	500 mA
Maks. prąd obciążenia wyjścia cyfrowego	500 mA
Maks. pobór prądu napędu zaworu	1.2 A
Maks. pobór prądu, logika	0.15 A
Napięcie znamionowe obciążenia DC	24 V
Napięcie zasilania, wyjście cyfrowe	Napięcie obciążenia 24 V
Napięcie zasilania, napięcie wyjściowe	Napięcie obciążenia 24 V
Certyfikacja	RCM Mark
Znak CE (patrz deklaracja zgodności)	Zgodnie z dyrektywą kompatybilności elektromagnetycznej UE
Znak UKCA (patrz deklaracja zgodności)	wg przepisów UK dot. EMV
Ochrona przeciwwybuchowa	Strefa 2 (ATEX)
ATEX-Kategoria: gaz	II 3G
Rodzaj zabezpieczenia przed zapłonem dla gazu	Ex nA IIC T5 X Gc
Ochrona przeciwwybuchowa Ex- temperatura otoczenia	0degC = Ta = +50degC
Medium robocze	Sprężone powietrze wg ISO 8573-1:2010 [6:4:4]
Uwaga dotycząca medium roboczego/sterującego	Praca z olejonym powietrzem nie jest możliwa
Klasa odporności korozyjnej wg normy Festo	1 - niskie obciążenie korozyjne
Zgodność z LABS	VDMA24364-B1/B2-L
Temperatura medium	0 degC
Stopień ochrony	IP65
Temperatura otoczenia	0 degC
Waga produktu	1010 g
Rozdzielczość ciśnieniowa	0.01 bar
Błąd liniowości FS	1.5 %
Dokładność powtarzalności FS	1 %
Wersja 24 V, wyjście napięciowe	Zasilanie odwrotne, bez uszkodzeń
Wersja wyjścia cyfrowego	wg IEC 61131-2
Interfejs sterowania	cyfrowy
Przyłącze elektryczne, interfejs magistrali polowej IN	Wtyczka
Przyłącze elektryczne, interfejs magistrali polowej OUT	Gniazdo wtykowe
Przyłącze elektryczne, interfejs magistrali polowej	Gniazdo wtykowe
Typ mocowania	Przy pomocy otworów przelotowych
Kolor przyłączy	Przyłącze 2: niebieskie
Przyłącze pneumatyczne 1	G3/8
Przyłącze pneumatyczne 2	G3/8
Przyłącze pneumatyczne 3	G3/8
Przyłącze pneumatyczne 4	G3/8
Przyłącze pneumatyczne 5	G3/8
Informacja o materiałach	Zgodność z dyrektywą RoHS
Materiał pokrywy	Wzmocniony poliamid
Materiał obudowy	Stop aluminium do przeróbki plastycznej

Parametry techniczne - Zawór proporcjonalny przepływu VPWP-10-L-5-Q-10-E-G-EX1 (1552544) serii VPWP - Festo

Ex-Temperatura otoczenia

0°C <= Ta <= +50°C

Sposób kasowania

Sprężyna magnetyczna

Instrukcje dotyczące bezpieczeństwa

Bezpieczna pozycja VPWP

Rodzaj sterowania

Bezpośredni

Kierunek przepływu

jednokierunkowy

Nominalne ciśnienie robocze

6 bar

Maks. prąd obciążenia wyjścia napięciowego

500 mA

Maks. prąd obciążenia wyjścia cyfrowego

500 mA

Maks. pobór prądu napędu zaworu

1.2 A

Maks. pobór prądu, logika

0.15 A

Napięcie zasilania wyjścia cyfrowego

24 V napięcie obciążenia

Napięcie zasilania wyjścia napięciowego

24 V napięcie obciążenia

ATEX-Kategoria Gaz

II 3G

Ex-Ochrona przeciwwybuchowa Gaz

Ex nA IIC T5 X Gc

Rodzaj uszczelnienia

Twardy

Rozkład ciśnienia

0.01 bar

Powtarzalność FS

< 1 %

Wersja 24 V, napięcie wyjściowe

Logika dodatnia (PNP), Bez separacji galwanicznej, Zabezpieczenie przed krótkotrwałym zwarciem, Zasilanie wsteczne bez zniszczenia

Wersja wyjścia cyfrowego

Wg IEC 61131-2, Logika dodatnia (PNP), Bez separacji galwanicznej, Zabezpieczenie przed krótkotrwałym zwarciem, Zasilanie wsteczne bez zniszczenia

Przyłącze elektryczne, interfejs fieldbus IN

Wtyczka, M9, 5-pin

Przyłącze elektryczne, interfejs fieldbus OUT

Gniazdo wtykowe, M9, 5-pin

Przyłącze elektryczne interfejsu fieldbus

Gniazdo wtykowe, M8, 4-pin

Kolor przyłączy

Przyłącze 2: Niebieski, Przyłącze 4: Czarny

Przyłącze pneumatyczne 1

G3/8

Przyłącze pneumatyczne 2

G3/8

Przyłącze pneumatyczne 3

G3/8

Przyłącze pneumatyczne 4

G3/8

Przyłącze pneumatyczne 5

G3/8

Uwagi odnośnie medium roboczego

Niemożliwa praca na powietrzu olejonym

Ciśnienie robocze

0 ... 10 bar

Temperatura otoczenia

0 ... 50 °C

Materiał pokrywy

Wzmocnione PA

Sposób montażu

Przy pomocy otworów przelotowych, Przy pomocy osprzętu

Stopień ochrony

IP65, W stanie zmontowanym

Temperatura medium

0 ... 50 °C

Dopuszczenie

RCM Mark

Uwaga dotycząca materiałów

Zgodne z RoHS

Materiał obudowy

Stop aluminium, Anodowanie

Funkcja zaworu

Zawór drogowy 5/3 proporcjonalny, w położeniu środkowym zamknięty

Błąd liniowości FS

< 1.5 %

Normalny przepływ nominalny

2 000 l/min

Pozycja zabudowy

Dowolna, Zalecane położenie poziome (elementy wskaźnikowe na górze), Jeżeli zawór jest przesuwany, musi być zamontowany w poprzek do kierunku ruchu

Medium robocze

Sprężone powietrze wg ISO8573-1:2010 [6:4:4]

Klasa odporności na korozję CRC

1 – Niska odporność na korozję

Konstrukcja

Zawór tłoczkowo-suwakowyz wbudowanymi czujnikami ciśnienia

Waga produktu

1 010 g

Nominalne napięcie robocze DC

24 V

Znak CE (patrz deklaracja zgodności)

Wg dyrektywy EU-EMV, Wg dyrektywy EU-Ochrona Ex - (ATEX)
