Cena netto/szt.
227,45 zł
279,76 zł
brutto/szt.
Opis produktu - Zawór sterowany dźwignią 3/2 G 1/8, bistabilny z blokadą
Zasada działania:
Zawory mechniczne bistabilne 3/2 G1/8 z dźwignią są uruchamiane ręcznie. Po przesterowaniu dźwigni pozostaje ona w położeniu przesterowanym utrzymywana przez blokadą. Przesterowanie w położenie początkowe dźwigni odbywa się w odwrotną stronę.
Podłączenie zaworu dla funkcji NC (normalnie zamknięty)
Zasilanie podłącza się do drogi zasilania "1". W stanie początkowym droga "1" jest odcięta natomiast droga do odbiornika "2" jest odpowietrzona przez drogę "3". Po przesterowaniu droga zasilania "1" połączona jest z drogą odbiornika "2", natomiast przyłącze odpowietrzenia "3" jest odcięte
Podłączenie zaworu dla funkcji NO (normalnie otwarty)
Zasilanie podłącza się do drogi odpowietrzenia "3". W stanie początkowym droga "3" jest połączona z drogą do odbiornika "2". Droga odpowietrzenia "3" jest odcięta. Po przesterowaniu droga zasilania "2" jest odpowietrzona przez drogę "2" a droga 3 jest odcięta
Dane techniczne:
Materiały:
korpus i suwak: aluminium, uszczelki: NBR
Podłączenie zasilania ciśnieniem: możliwe do dowolnego przyłącza
Zakres temperatur: -15°C do +60°C
Średnica nominalna DN: 5 mm
Ciśnienie robocze: -0,95 - 10 bar
Przeplyw: 550 l/min
Medium robocze: gazy neutralne, sprężone powietrze smarowane lub niesmarowane, filtrowane, maksymalna wielkość cząstek stałych 40 μm

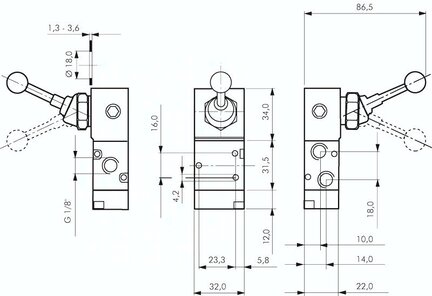

Parametry techniczne - Zawór sterowany dźwignią 3/2 G 1/8, bistabilny z blokadą
C
34 mm
F1
16 mm
O
10 mm
K2
17,2 mm
K1
16 mm
P
18 mm
N
14 mm
M
22 mm
H
5,5 mm
Gwint
G 1/8
B
31,5 mm
Waga
0,19 kg
E
23,3 mm
L
86,5 mm
A
12 mm
Średnica zewnętrzna D
32 mm
Przepływ
550 l/min
Średnica nominalna
5 mm
Rodzaj gwintu
G
Funkcja
3/2 z blokadą
Gwint
1/8
Nr kat.
XMV120
Pliki do pobrania - Zawór sterowany dźwignią 3/2 G 1/8, bistabilny z blokadą
- Strona katalogowa Pobierz
Adres producenta/dystrybutora
Air-Com Pneumatyka - Automatyka Sp. z o.o.
ul. Wrocławska 41
55-095 Długołęka
Polska
