Cena netto/szt.
261,36 zł
321,47 zł
brutto/szt.
Opis produktu - Zawór sterowany dźwignią 5/2 G1/8, bistabilny z blokadą
Zasada działania:
Zawór mechniczny bistabilny 5/2 G1/8 z dźwignią jest uruchamiany ręcznie. Po przesterowaniu dźwigni pozostaje ona w położeniu przesterowanym utrzymywana przez blokadą. Przesterowanie w położenie początkowe dźwigni odbywa się w odwrotną stronę
Uwaga: W stanie spoczynkowym droga zasilana "1" jest połączona z drogą do odbiornika "2", droga odbiornika "4" jest odpowietrzona przez przyłącze "5". Po przesterowaniu droga zasilania "1" połączona jest z drogą odbiornika "4", natomiast przyłącze do odbiornika "2" jest odpowietrzone przez drogą "3"
Dane techniczne:
Materiały:
korpus i suwak: aluminium, uszczelki: NBR
Podłączenie zasilania ciśnieniem: możliwe do dowolnego przyłącza
Zakres temperatur: -15°C do +60°C
Średnica nominalna: 5 mm
Cisnienie robocze: -0,95 - 10 bar
Przeplyw: 550 l/min
Medium robocze: gazy neutralne, sprężone powietrze smarowane lub niesmarowane, filtrowane, maksymalna wielkość cząstek stałych 40 μm

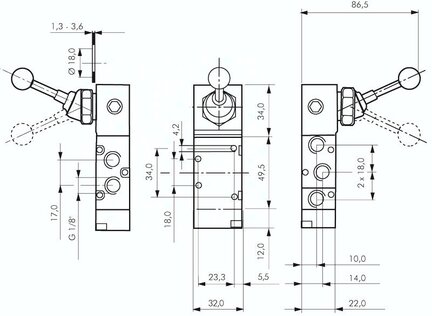

Parametry techniczne - Zawór sterowany dźwignią 5/2 G1/8, bistabilny z blokadą
B
49,5 mm
F1
18 mm
F2
34 mm
O
10 mm
K2
17,2 mm
K1
32 mm
P
18 mm
N
14 mm
M
22 mm
H
5,5 mm
Gwint
G 1/8
Waga
0,22 kg
C
34 mm
E
23,3 mm
L
86,5 mm
A
12 mm
Średnica zewnętrzna D
32 mm
DN
5 mm
Przepływ
550 l/min
Rodzaj gwintu
G
Funkcja
z blokadą
Gwint
1/8
Nr kat.
XMV1220
Pliki do pobrania - Zawór sterowany dźwignią 5/2 G1/8, bistabilny z blokadą
- Strona katalogowa Pobierz
Adres producenta/dystrybutora
YPC
1253-1, Jeongwang-dong,
Siheung-si, Gyeonggi-do,
Korea Południowa
