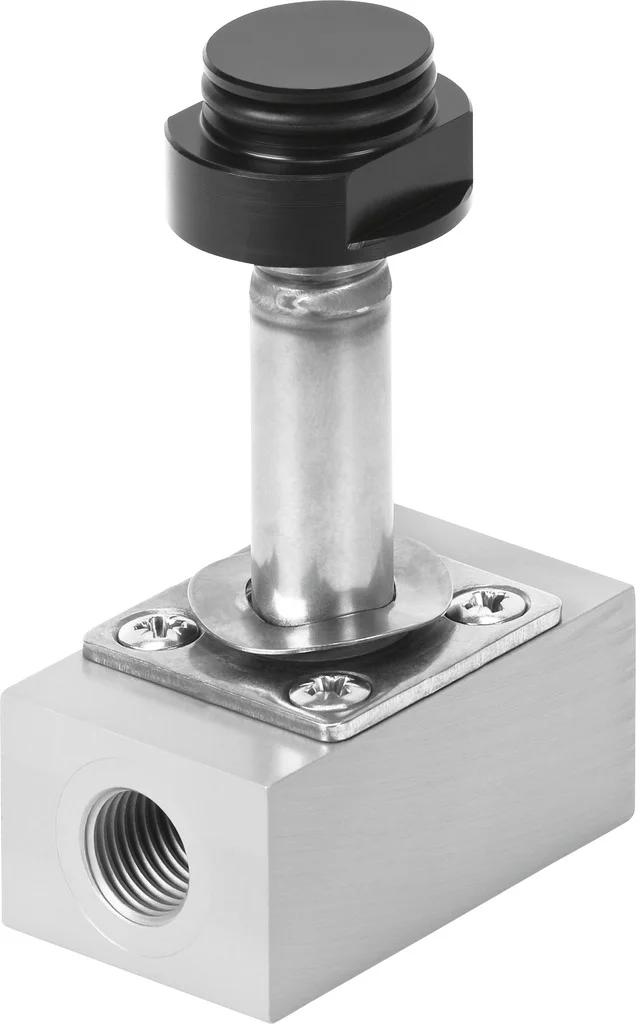

Zawór VOFD-L12T-M32-MN-G14-8-F19 (3013904) serii VOFD - Festo
SKU: OT-FESTO070066
MPN: VOFD-L12T-M32-MN-G14-8-F19
Producent:
Festo
Cena netto/szt.
731,90 zł
900,24 zł
brutto/szt.
Opis produktu - Zawór VOFD-L12T-M32-MN-G14-8-F19 (3013904) serii VOFD - Festo
Bezpośrednio sterowany zawór pilotowy do szczególnie wymagających warunków pracy. Wersja redundantna do systemów bezpieczeństwa do SIL3.
- Odpowiedni do automatyzacji procesów w instalacjach chemicznych i petrochemicznych
- Odpowiednie do użytku zewnętrznego w trudnych warunkach środowiskowych
- Dzięki przyłączu NAMUR szczególnie polecane do napędów ćwierćobrotowych
- Wersje z funkcjami zabezpieczającymi
- Warianty zgodne z dyrektywą UE dot. ochrony przeciwwybuchowej (ATEX)
Dane techniczne
| Funkcja zaworu | 3/2 zamknięty monostabilny |
| Sposób uruchamiania | elektrycznie |
| Szerokość zabudowy | 50 mm |
| Normalny przepływ nominalny (znormalizowany zgodnie z DIN 1343) | 52 l/min |
| Pneumatyczne przyłącze robocze | G1/4 |
| Ciśnienie robocze | 0 MPa |
| Ciśnienie robocze | 0 bar |
| Ciśnienie robocze | 0 psi |
| Konstrukcja | bezpośrednio sterowany zawór gniazdowy |
| Sposób powrotu | sprężyna mechaniczna |
| Stopień ochrony | IP65 |
| Średnica nominalna | 1.2 mm |
| Sposób uszczelnienia | miękki |
| Pozycja montażu | dowolny |
| Pomocnicze sterowanie ręczne | brak |
| Rodzaj sterowania | bezpośrednie |
| Kierunek przepływu | jednokierunkowy |
| Symbol | 00991135 |
| Praca na podciśnieniu | tak |
| Wartość b | 0.2 |
| Wartość C | 0.44 l/sbar |
| Przepływ Kv przy napowietrzaniu | 0.04 m³/h |
| Przepływ Kv na odpowietrzeniu | 0.04 m³/h |
| Normalny przepływ nominalny 2-3 | 49 l/min |
| Czas wyłączania | 60 ms |
| Czas włączania | 40 ms |
| Ochrona przeciwwybuchowa | Strefa 1 (ATEX) |
| Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [7:2:2] |
| Klasa odporności korozyjnej wg normy Festo | 4 - wyjątkowo silne obciążenie korozyjne |
| Zgodność z LABS | VDMA24364-strefa III |
| Temperatura medium | -25 degC |
| Temperatura otoczenia | -25 degC |
| Waga produktu | 170 g |
| Przyłącze pneumatyczne 1 | G1/4 |
| Przyłącze pneumatyczne 2 | G1/4 |
| Przyłącze pneumatyczne 3 | G1/4 |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Materiał uszczelnień | NBR |
| Materiał obudowy | Aluminium ematalizowane |
Parametry techniczne - Zawór VOFD-L12T-M32-MN-G14-8-F19 (3013904) serii VOFD - Festo
Szerokość zabudowy
50 mm
Sposób kasowania
Sprężyna mechaniczna
Rodzaj sterowania
Bezpośredni
Kierunek przepływu
Jednokierunkowy
Przyłącze pneumatyczne 1
G1/4
Przyłącze pneumatyczne 2
G1/4
Przyłącze pneumatyczne 3
G1/4
Wartość-b
0.2
Wartość-C
0.44 l/sbar
Rodzaj uszczelnienia
Miękkie
Pomocnicze ręczne uruchamianie
Brak
Czas przełączania przy wyłączaniu
60 ms
Czas przełączania przy włączaniu
40 ms
Odpowiedni do podciśnienia
Tak
Przepływ Kv napowietrzanie
0.04 m3/h
Przepływ Kv odpowietrzanie
0.04 m3/h
Normalny przepływ nominalny 2-3
49 l/min
Normalny przepływ nominalny
52 l/min
Ciśnienie robocze
0 ... 8 bar
Temperatura otoczenia
-25 ... 60 °C
Materiał uszczelnień
NBR
Stopień ochrony
IP65
Temperatura medium
-25 ... 60 °C
Uwaga dotycząca materiałów
Zawierają substancje PWIS, Zgodne z RoHS
Materiał obudowy
Stop aluminium
Funkcja zaworu
3/2 zamknięty, monostabilny
Medium robocze
Druckl. ISO8573-1:2010[7:2:2]
Pozycja zabudowy
Dowolna
Ciśnienie robocze MPa
0 ... 0.8 MPa
Klasa odporności na korozję CRC
4 – Bardzo wysoka odporność na korozję
Konstrukcja
bezpośrednio sterowany zawór gniazdowy
Waga produktu
170 g
Wielkość nominalna
1.2 mm
Sposób uruchomienia
Elektryczny
Nr kat.
OT-FESTO070066
Pliki do pobrania - Zawór VOFD-L12T-M32-MN-G14-8-F19 (3013904) serii VOFD - Festo
- Karta katalogowa Pobierz
- Dane techniczne Pobierz
Adres producenta/dystrybutora
Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
