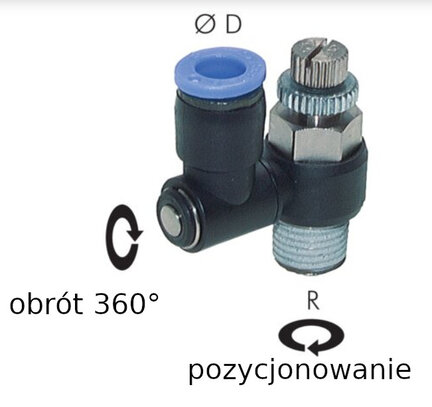

Zawory dławiąco-zwrotne wtykowe M5 - R 1/2", podłączenie przewodu równoległe - Sang-A

Zawory dławiąco zwrotne kątowe z równoległym podłączeniem przewodu M5 - R 1/2" to podstawowe elementy służące do bezstopniowej regulacji prędkości ruchu siłowników pneumatycznych. Wykorzystywane są także do regulacji przepływu sprężonego powietrze

• zawory dławiąco-zwrotne kątowe z uszczelnieniem gwintu teflonowym stosowane są do siłowników tłoczyskowych, obrotowych (wahadłowych) i beztłoczyskowych
• podłączenie przewodu pneumatycznego znajduje się równolegle do osi przyłącza siłownika.
• zawory dławiąco-zwrotne wykonane są jako połączenie dwóch typów zaworów: zaworu dławiącego oraz zaworu zwrotnego
• zawory dławiąco-zwrotne posiadają złączkę wtykową do wielokrotnego podłączania przewodów pneumatycznych
• zawory kątowe dławiąco-zwrotne przewidziane są do bezpośredniego wkręcenia w przyłącze siłownika, co zwiększa skuteczność regulacji prędkości
• zawory dławiąco-zwrotne kątowe umożliwiają swobodny przepływ medium roboczego w jednym kierunku i dławienie przepływu w kierunku przeciwnym
• regulacja prędkości odbywa się ręcznie pokrętłem
• zawory dławiąco-zwrotne posiadają dławieniem na wylocie

Dane techniczne

• zakres temperatur: 0°C do +60°C
• ciśnienie robocze: -0,95 do 10 bar
• medium robocze: spreżone powietrze i gazy neutralne
• uszczelnienie gwintu - pokrycie teflonem, (dla M5 - Oring)
• zakres gwintów: M5 i od R 1/8" do R 1/2"
• zakres średnic przewodów: D4 do D12 mm
