Opis produktu - Zestaw liniowy, aluminium, całkowicie uszczelniony, LSAHSE-H-40-VD (R170624070) - Bosch-Rexroth

Zestaw liniowy (aluminium)
Duża obciążalność, z otwartym bokiem, regulowany
Z super tuleją toczną H
Średnica wału d = 40
Całkowicie uszczelniony
Wersja: Normalny

Obudowa precyzyjna (aluminiowa)
Super tuleja toczna H
Kompensacja błędów prostoliniowości do 30'
Całkowicie uszczelniony
Mocowanie za pomocą śruby
Możliwość dosmarowywania

Cechy produktów
Średnica wału d [mm]	40.0
Konstrukcja prowadnic z tulejami tocznymi	HSE – duża obciążalność, z otwartym bokiem, ustawialne
Seria	Super H
Typ	Zestaw liniowy
Wartość nośności dynamicznej C [N]	9680.0
Informacja o nośności dynamicznej C	Nośności obowiązują dla głównego kierunku obciążenia.
Maksymalne przyspieszenie amax [m/s²]	150.0
Maksymalna dopuszczalna prędkość liniowa vmax [m/s]	5.0
Odstęp promieniowy	fabrycznie z wałem h5 (dolna granica) ustawionym bezluzowo w stanie naprężonym
Wymiar zewnętrzny D [mm]	62.0
Dopuszczalna temperatura otoczenia (min. ... maks.)	-20 °C ... +80 °C
Masa [kg]	1.88
Wartość nośności statycznej C0 [N]	7600.0
Wskazówka: statyczny udźwig C0	Nośności obowiązują dla głównego kierunku obciążenia.
Wskazówka, siła tarcia FR	Siły tarcia tulei tocznych ze zintegrowanymi obustronnie pierścieniami uszczelniającymi bez obciążenia promieniowego. Siły tarcia są zależne od prędkości i smarowania.
Siła zrywania [N]	18

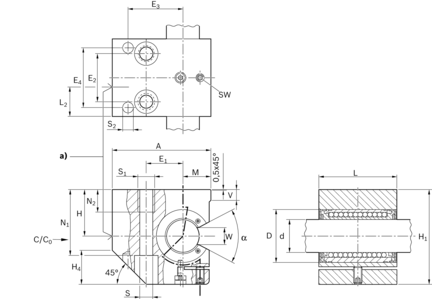

Wymiar A [mm]	110
Wymiar D [mm]	62
Wymiar E1 [mm]	43
Wymiar E2 [mm]	48
Wymiar E3 [mm]	65
Wymiar E4 [mm]	60
Wymiar H [mm]	45.0
Wymiar H1 [mm]	100
Wymiar H4 [mm]	38
Wymiar L [mm]	81
Wymiar L2 [mm]	31
Wymiar M [mm]	32
Wymiar N1 [mm]	67
Wymiar N2 [mm]	30
Wymiar S [mm]	15.5
Wymiar S2 [mm]	12
Wymiar SW [mm]	4
Wymiar V [mm]	10
Wymiar W [mm]	16.8
Kąt α [°]	60
