Opis produktu - Zestaw liniowy, aluminium, całkowicie uszczelniony, LSAHOE-H-60-VD (R170426070) - Bosch-Rexroth

Zestaw liniowy (aluminium)
Duża obciążalność, otwarty, ustawialny
Z super tuleją toczną H
Średnica wału d = 60
Całkowicie uszczelniony
Wersja: Normalny

Obudowa precyzyjna (aluminiowa)
Super tuleja toczna H
Kompensacja błędów prostoliniowości do 30'
Całkowicie uszczelniony
Mocowanie za pomocą śruby
Możliwość dosmarowywania

Cechy produktów
Średnica wału d [mm]	60.0
Konstrukcja prowadnic z tulejami tocznymi	HOE – duża obciążalność, otwarte, ustawialne
Seria	Super H
Typ	Zestaw liniowy
Wartość nośności dynamicznej C [N]	23500.0
Informacja o nośności dynamicznej C	Nośności obowiązują dla głównego kierunku obciążenia.
Maksymalne przyspieszenie amax [m/s²]	150.0
Maksymalna dopuszczalna prędkość liniowa vmax [m/s]	5.0
Odstęp promieniowy	fabrycznie z wałem h5 (dolna granica) ustawionym bezluzowo w stanie naprężonym
Wymiar zewnętrzny D [mm]	90.0
Dopuszczalna temperatura otoczenia (min. ... maks.)	-20 °C ... +80 °C
Masa [kg]	4.4
Wartość nośności statycznej C0 [N]	18700.0
Wskazówka: statyczny udźwig C0	Nośności obowiązują dla głównego kierunku obciążenia.
Wskazówka, siła tarcia FR	Siły tarcia tulei tocznych ze zintegrowanymi obustronnie pierścieniami uszczelniającymi bez obciążenia promieniowego. Siły tarcia są zależne od prędkości i smarowania.
Siła zrywania [N]	27

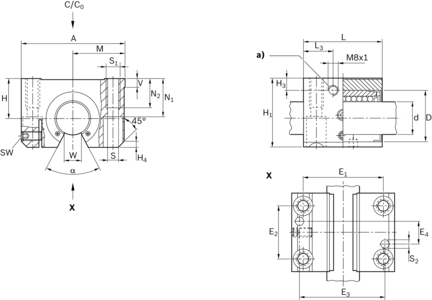

Wymiar A [mm]	164
Wymiar D [mm]	90
Wymiar E1 [mm]	132
Wymiar E2 [mm]	65
Wymiar E3 [mm]	132
Wymiar E4 [mm]	108
Wymiar H [mm]	60.0
Wymiar H1 [mm]	105
Wymiar H3 [mm]	15
Wymiar H4 [mm]	5
Wymiar L [mm]	126
Wymiar L3 [mm]	50
Wymiar M [mm]	82
Wymiar N1 [mm]	59
Wymiar N2 [mm]	42
Wymiar S [mm]	17.5
Wymiar S2 [mm]	12
Wymiar SW [mm]	6
Wymiar V [mm]	13
Wymiar W [mm]	27
Kąt α [°]	55
