Zestaw liniowy, aluminium, całkowicie uszczelniony, LSAHO-H-50-VD (R170325070) - Bosch-Rexroth

SKU: OC-REXROTH031419

Producent: Bosch-Rexroth

Produkt na zamówienie

Skontaktuj się z nami, aby poznać cenę i termin dostawy.

Skontaktuj się bezpośrednio:

[email protected]

+48 71 799 45 81

Zapisz na liście

Najszersza oferta
dla przemysłu w Polsce

Szybka dostawa
24 h / 48 h

Indywidualny
doradca techniczny

Indywidualne
warunki cenowe

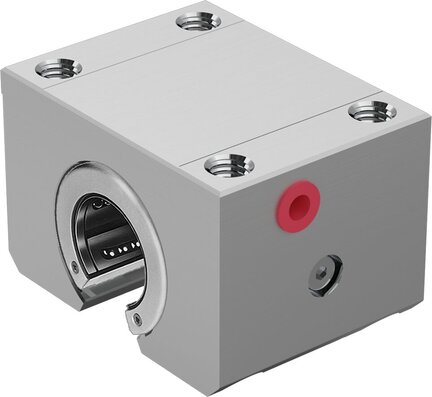

Opis produktu - Zestaw liniowy, aluminium, całkowicie uszczelniony, LSAHO-H-50-VD (R170325070) - Bosch-Rexroth

Zestaw liniowy (aluminium)
Duża obciążalność, otwarty
Z super tuleją toczną H
Średnica wału d = 50
Całkowicie uszczelniony
Wersja: Normalny

Cechy produktów
Średnica wału d [mm]	50.0
Konstrukcja prowadnic z tulejami tocznymi	HO – duża obciążalność, otwarte
Seria	Super H
Typ	Zestaw liniowy
Wartość nośności dynamicznej C [N]	16000.0
Informacja o nośności dynamicznej C	Nośności obowiązują dla głównego kierunku obciążenia.
Maksymalne przyspieszenie amax [m/s²]	150.0
Maksymalna dopuszczalna prędkość liniowa vmax [m/s]	5.0
Wymiar zewnętrzny D [mm]	75.0
Dopuszczalna temperatura otoczenia (min. ... maks.)	-20 °C ... +80 °C
Masa [kg]	2.31
Wartość nośności statycznej C0 [N]	12200.0
Wskazówka: statyczny udźwig C0	Nośności obowiązują dla głównego kierunku obciążenia.
Wskazówka, odstęp promieniowy wału h6	W stanie naprężonym (przykręcony).
Wskazówka, siła tarcia FR	Siły tarcia tulei tocznych ze zintegrowanymi obustronnie pierścieniami uszczelniającymi bez obciążenia promieniowego. Siły tarcia są zależne od prędkości i smarowania.
Siła zrywania [N]	22.5

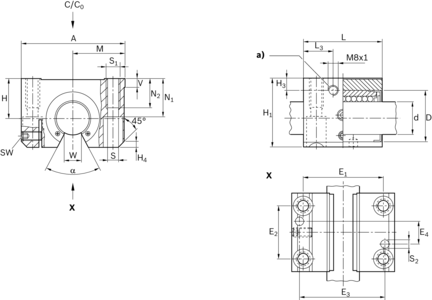

Wymiar A [mm]	132
Wymiar D [mm]	75
Wymiar E1 [mm]	108
Wymiar E2 [mm]	50
Wymiar E3 [mm]	108
Wymiar E4 [mm]	85
Wymiar H [mm]	50.0
Wymiar H1 [mm]	88
Wymiar H3 [mm]	12.5
Wymiar H4 [mm]	6
Wymiar L [mm]	101
Wymiar L3 [mm]	39
Wymiar M [mm]	66
Wymiar N1 [mm]	49
Wymiar N2 [mm]	34
Wymiar S [mm]	13.5
Wymiar S2 [mm]	10
Wymiar SW [mm]	5
Wymiar V [mm]	12
Wymiar W [mm]	22.1
Kąt α [°]	52
