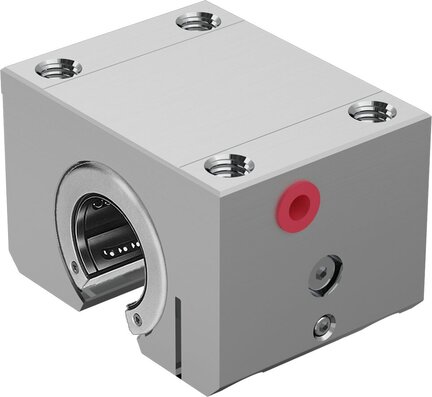

Zestaw liniowy, aluminium, całkowicie uszczelniony, LSAHOE-SH-50-VD (R170445070) - Bosch-Rexroth

SKU: OC-REXROTH031436

Producent: Bosch-Rexroth

Produkt na zamówienie

Skontaktuj się z nami, aby poznać cenę i termin dostawy.

Skontaktuj się bezpośrednio:

[email protected]

+48 71 799 45 81

Zapisz na liście

Najszersza oferta
dla przemysłu w Polsce

Szybka dostawa
24 h / 48 h

Indywidualny
doradca techniczny

Indywidualne
warunki cenowe

Opis produktu - Zestaw liniowy, aluminium, całkowicie uszczelniony, LSAHOE-SH-50-VD (R170445070) - Bosch-Rexroth

Zestaw liniowy (aluminium)
Duża obciążalność, otwarty, ustawialny
Z super tuleją toczną SH
Średnica wału d = 50
Całkowicie uszczelniony
Wersja: Normalny

Precyzyjna obudowa o lekkiej konstrukcji (aluminiowa)
Super tuleje toczne SH
Kompensacja błędów prostoliniowości do 30'
Całkowicie uszczelniony
Mocowanie za pomocą śruby
Możliwość dosmarowywania

Cechy produktów
Średnica wału d [mm]	50.0
Konstrukcja prowadnic z tulejami tocznymi	HOE – duża obciążalność, otwarte, ustawialne
Seria	Super SH
Typ	Zestaw liniowy
Wartość nośności dynamicznej C [N]	22300.0
Informacja o nośności dynamicznej C	Nośności obowiązują dla głównego kierunku obciążenia.
Maksymalne przyspieszenie amax [m/s²]	150.0
Maksymalna dopuszczalna prędkość liniowa vmax [m/s]	5.0
Odstęp promieniowy	fabrycznie z wałem h5 (dolna granica) ustawionym bezluzowo w stanie naprężonym
Wymiar zewnętrzny D [mm]	75.0
Dopuszczalna temperatura otoczenia (min. ... maks.)	-20 °C ... +80 °C
Masa [kg]	2.63
Wartość nośności statycznej C0 [N]	16800.0
Wskazówka: statyczny udźwig C0	Nośności obowiązują dla głównego kierunku obciążenia.
Wskazówka, siła tarcia FR	Siły tarcia tulei tocznych ze zintegrowanymi obustronnie pierścieniami uszczelniającymi bez obciążenia promieniowego. Siły tarcia są zależne od prędkości i smarowania.
Siła zrywania [N]	22.5

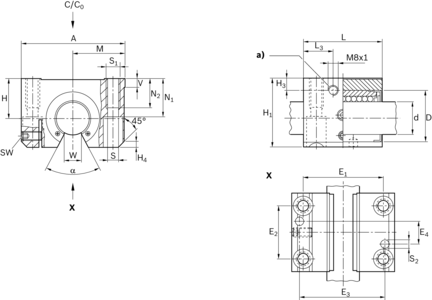

Wymiar A [mm]	132
Wymiar D [mm]	75
Wymiar E1 [mm]	108
Wymiar E2 [mm]	50
Wymiar E3 [mm]	108
Wymiar E4 [mm]	85
Wymiar H [mm]	50.0
Wymiar H1 [mm]	88
Wymiar H3 [mm]	12.5
Wymiar H4 [mm]	6
Wymiar L [mm]	101
Wymiar L3 [mm]	39
Wymiar M [mm]	66
Wymiar N1 [mm]	49
Wymiar N2 [mm]	34
Wymiar S [mm]	13.5
Wymiar S2 [mm]	10
Wymiar SW [mm]	5
Wymiar V [mm]	12
Wymiar W [mm]	22.1
Kąt α [°]	52
