Opis produktu - Zestaw liniowy, aluminium, CE-50, z dwiema uszczelkami, nasmarowany, LSACE-50-DD-G (R102825044) - Bosch-Rexroth

Zestaw liniowy (aluminium)
Z tuleją toczną Compact, regulowaną
Średnica wału d = 50
Z dwoma uszczelkami
Wersja: Normalny
Nasmarowana

Precyzyjna obudowa o lekkiej konstrukcji (aluminiowa)
Z tuleją toczną Compact
Ze zintegrowanymi pierścieniami uszczelniającymi
Ustawiane bezluzowo
Pierwsze smarowanie za pomocą Dynalub 510

Cechy produktów
Średnica wału d [mm]	50.0
Wersja	Normalne
Konstrukcja prowadnic z tulejami tocznymi	E – ustawialne
Seria	Compact
Typ	Zestaw liniowy
Wartość nośności dynamicznej C [N]	7180.0
Informacja o nośności dynamicznej C	Nośności obowiązują dla głównego kierunku obciążenia. Jeśli kierunek obciążenia nie odpowiada kierunkowi głównemu, nośności należy pomnożyć przez następujące współczynniki: ↩Ø d 12 i 16: f = 0,90, f₀ = 0,86, ↩Ø d 20 do 50: f = 0,79, f₀ = 0,68
Maksymalne przyspieszenie amax [m/s²]	150.0
Maksymalna dopuszczalna prędkość liniowa vmax [m/s]	5.0
Odstęp promieniowy	fabrycznie z wałem h5 (dolna granica) ustawionym bezluzowo w stanie naprężonym
Wymiar zewnętrzny D [mm]	62.0
Dopuszczalna temperatura otoczenia (min. ... maks.)	-10 °C ... +80 °C
Masa [kg]	1.19
Wartość nośności statycznej C0 [N]	5350.0
Wskazówka: statyczny udźwig C0	Nośności obowiązują dla głównego kierunku obciążenia. Jeśli kierunek obciążenia nie odpowiada kierunkowi głównemu, nośności należy pomnożyć przez następujące współczynniki: ↩Ø d 12 i 16: f = 0,90, f₀ = 0,86, ↩Ø d 20 do 50: f = 0,79, f₀ = 0,68
Wskazówka, siła tarcia FR	Siły tarcia tulei tocznych ze zintegrowanymi obustronnie pierścieniami uszczelniającymi bez obciążenia promieniowego. Siły tarcia są zależne od prędkości i smarowania.
Siła zrywania [N]	10

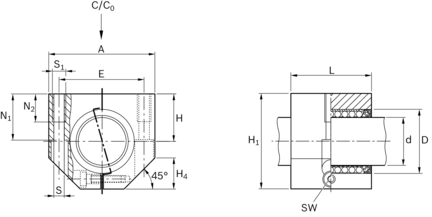

Wymiar A [mm]	103
Wymiar D [mm]	62
Wymiar E [mm]	82
Wymiar H [mm]	47.0
Wymiar H1 [mm]	92
Wymiar H4 [mm]	30
Wymiar L [mm]	70
Wymiar N1 [mm]	46
Wymiar N2 [mm]	26
Wymiar S [mm]	10.5
Wymiar SW [mm]	6
