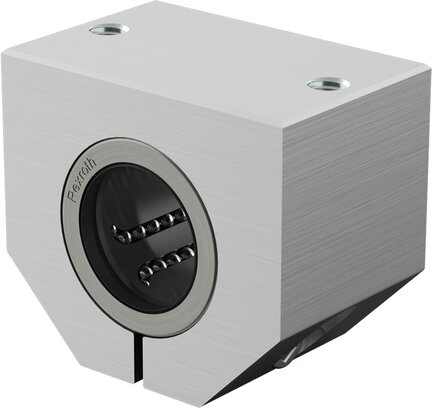

Zestaw liniowy, aluminium, CE-30, z dwiema uszczelkami, nasmarowany, LSACE-30-DD-G (R102823044) - Bosch-Rexroth

SKU: OC-REXROTH011520

Producent: Bosch-Rexroth

Produkt na zamówienie

Skontaktuj się z nami, aby poznać cenę i termin dostawy.

Skontaktuj się bezpośrednio:

[email protected]

+48 71 799 45 81

Zapisz na liście

Najszersza oferta
dla przemysłu w Polsce

Szybka dostawa
24 h / 48 h

Indywidualny
doradca techniczny

Indywidualne
warunki cenowe

Opis produktu - Zestaw liniowy, aluminium, CE-30, z dwiema uszczelkami, nasmarowany, LSACE-30-DD-G (R102823044) - Bosch-Rexroth

Zestaw liniowy (aluminium)
Z tuleją toczną Compact, regulowaną
Średnica wału d = 30
Z dwoma uszczelkami
Wersja: Normalny
Nasmarowana

Precyzyjna obudowa o lekkiej konstrukcji (aluminiowa)
Z tuleją toczną Compact
Ze zintegrowanymi pierścieniami uszczelniającymi
Ustawiane bezluzowo
Pierwsze smarowanie za pomocą Dynalub 510

Cechy produktów
Średnica wału d [mm]	30.0
Wersja	Normalne
Konstrukcja prowadnic z tulejami tocznymi	E – ustawialne
Seria	Compact
Typ	Zestaw liniowy
Wartość nośności dynamicznej C [N]	3850.0
Informacja o nośności dynamicznej C	Nośności obowiązują dla głównego kierunku obciążenia. Jeśli kierunek obciążenia nie odpowiada kierunkowi głównemu, nośności należy pomnożyć przez następujące współczynniki: ↩Ø d 12 i 16: f = 0,90, f₀ = 0,86, ↩Ø d 20 do 50: f = 0,79, f₀ = 0,68
Maksymalne przyspieszenie amax [m/s²]	150.0
Maksymalna dopuszczalna prędkość liniowa vmax [m/s]	5.0
Odstęp promieniowy	fabrycznie z wałem h5 (dolna granica) ustawionym bezluzowo w stanie naprężonym
Wymiar zewnętrzny D [mm]	40.0
Dopuszczalna temperatura otoczenia (min. ... maks.)	-10 °C ... +80 °C
Masa [kg]	0.4
Wartość nośności statycznej C0 [N]	2790.0
Wskazówka: statyczny udźwig C0	Nośności obowiązują dla głównego kierunku obciążenia. Jeśli kierunek obciążenia nie odpowiada kierunkowi głównemu, nośności należy pomnożyć przez następujące współczynniki: ↩Ø d 12 i 16: f = 0,90, f₀ = 0,86, ↩Ø d 20 do 50: f = 0,79, f₀ = 0,68
Wskazówka, siła tarcia FR	Siły tarcia tulei tocznych ze zintegrowanymi obustronnie pierścieniami uszczelniającymi bez obciążenia promieniowego. Siły tarcia są zależne od prędkości i smarowania.
Siła zrywania [N]	6

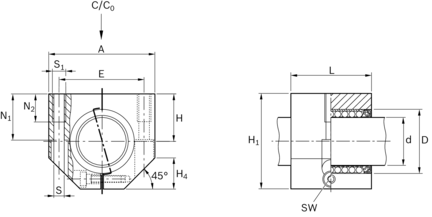

Wymiar A [mm]	67
Wymiar D [mm]	40
Wymiar E [mm]	53
Wymiar H [mm]	30.0
Wymiar H1 [mm]	60
Wymiar H4 [mm]	19
Wymiar L [mm]	50
Wymiar N1 [mm]	29
Wymiar N2 [mm]	18
Wymiar S [mm]	6.6
Wymiar SW [mm]	4
