Zestaw liniowy, aluminium, z dwiema uszczelkami, LSAFT-A-12-DD (R108361220) - Bosch-Rexroth

SKU: OC-REXROTH012028

Producent: Bosch-Rexroth

Produkt na zamówienie

Skontaktuj się z nami, aby poznać cenę i termin dostawy.

Skontaktuj się bezpośrednio:

[email protected]

+48 71 799 45 81

Zapisz na liście

Najszersza oferta
dla przemysłu w Polsce

Szybka dostawa
24 h / 48 h

Indywidualny
doradca techniczny

Indywidualne
warunki cenowe

Opis produktu - Zestaw liniowy, aluminium, z dwiema uszczelkami, LSAFT-A-12-DD (R108361220) - Bosch-Rexroth

Zestaw liniowy (aluminium)
Tandem, kołnierz
Z super tuleją toczną A
Średnica wału d = 12
Z dwoma uszczelkami
Wersja: Normalny

Cechy produktów
Średnica wału d [mm]	12.0
Konstrukcja prowadnic z tulejami tocznymi	FT – kołnierz, tandem
Seria	Super A (z wyrównaniem błędu prostoliniowości)
Typ	Zestaw liniowy
Wartość nośności dynamicznej C [N]	1350.0
Informacja o nośności dynamicznej C	Nośność, gdy obydwie tuleje toczne są obciążane równomiernie.
Maksymalne przyspieszenie amax [m/s²]	150.0
Maksymalna dopuszczalna prędkość liniowa vmax [m/s]	3.0
Uwaga maksymalna dopuszczalna prędkość vmax	Możliwe są prędkości do 5 m/s. Żywotność jest ograniczona przez zwiększone zużycie części z tworzywa sztucznego. Próby wykazały odcinki od 50 • 10⁵ m do 100 • 10⁵ m bez awarii.
Dynamiczny moment podłużny ML [Nm]	26.0
Wymiar zewnętrzny D [mm]	22.0
Dopuszczalna temperatura otoczenia (min. ... maks.)	-10 °C ... +80 °C
Masa [kg]	0.2
Wartość nośności statycznej C0 [N]	840.0
Wskazówka: statyczny udźwig C0	Nośność, gdy obydwie tuleje toczne są obciążane równomiernie.
Statyczny moment podłużny ML0 [Nm]	16
Wskazówka, siła tarcia FR	Siły tarcia tulei tocznych ze zintegrowanymi obustronnie pierścieniami uszczelniającymi bez obciążenia promieniowego. Siły tarcia są zależne od prędkości i smarowania.
Siła zrywania [N]	1.5

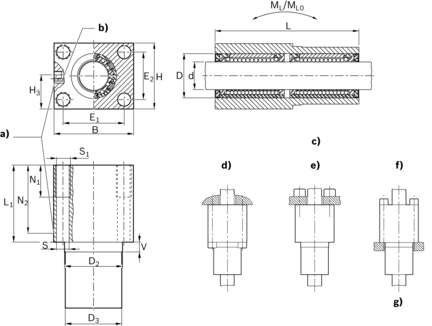

Wymiar B [mm]	42
Wymiar D [mm]	22
Wymiar D2 g7 [mm]	30
Wymiar D3 [mm]	30
Wymiar E1 [mm]	32
Wymiar E2 [mm]	24
Wymiar H [mm]	34.0
Wymiar H3 [mm]	19
Wymiar L [mm]	76
Wymiar L1 [mm]	46
Wymiar N1 [mm]	13
Wymiar N2 [mm]	36
Wymiar S [mm]	5.3
Wymiar V [mm]	10
