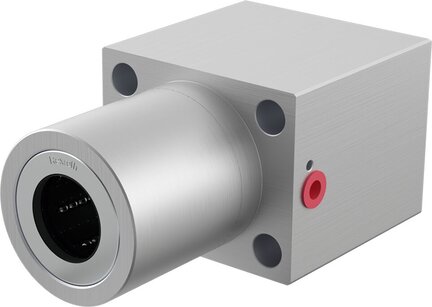

Zestaw liniowy, aluminium, z dwiema uszczelkami, LSAFT-A-25-DD (R108362520) - Bosch-Rexroth

SKU: OC-REXROTH012032

Producent: Bosch-Rexroth

Produkt na zamówienie

Skontaktuj się z nami, aby poznać cenę i termin dostawy.

Skontaktuj się bezpośrednio:

[email protected]

+48 71 799 45 81

Zapisz na liście

Najszersza oferta
dla przemysłu w Polsce

Szybka dostawa
24 h / 48 h

Indywidualny
doradca techniczny

Indywidualne
warunki cenowe

Opis produktu - Zestaw liniowy, aluminium, z dwiema uszczelkami, LSAFT-A-25-DD (R108362520) - Bosch-Rexroth

Zestaw liniowy (aluminium)
Tandem, kołnierz
Z super tuleją toczną A
Średnica wału d = 25
Z dwoma uszczelkami
Wersja: Normalny

Cechy produktów
Średnica wału d [mm]	25.0
Konstrukcja prowadnic z tulejami tocznymi	FT – kołnierz, tandem
Seria	Super A (z wyrównaniem błędu prostoliniowości)
Typ	Zestaw liniowy
Wartość nośności dynamicznej C [N]	6420.0
Informacja o nośności dynamicznej C	Nośność, gdy obydwie tuleje toczne są obciążane równomiernie.
Maksymalne przyspieszenie amax [m/s²]	150.0
Maksymalna dopuszczalna prędkość liniowa vmax [m/s]	3.0
Uwaga maksymalna dopuszczalna prędkość vmax	Możliwe są prędkości do 5 m/s. Żywotność jest ograniczona przez zwiększone zużycie części z tworzywa sztucznego. Próby wykazały odcinki od 50 • 10⁵ m do 100 • 10⁵ m bez awarii.
Dynamiczny moment podłużny ML [Nm]	205.0
Wymiar zewnętrzny D [mm]	40.0
Dopuszczalna temperatura otoczenia (min. ... maks.)	-10 °C ... +80 °C
Masa [kg]	0.98
Wartość nośności statycznej C0 [N]	4360.0
Wskazówka: statyczny udźwig C0	Nośność, gdy obydwie tuleje toczne są obciążane równomiernie.
Statyczny moment podłużny ML0 [Nm]	140
Wskazówka, siła tarcia FR	Siły tarcia tulei tocznych ze zintegrowanymi obustronnie pierścieniami uszczelniającymi bez obciążenia promieniowego. Siły tarcia są zależne od prędkości i smarowania.
Siła zrywania [N]	4.5
Wymiar B [mm]	74
Wymiar D [mm]	40
Wymiar D2 g7 [mm]	52
Wymiar D3 [mm]	52
Wymiar E1 [mm]	56
Wymiar E2 [mm]	42
Wymiar H [mm]	60.0
Wymiar H3 [mm]	32
Wymiar L [mm]	130
Wymiar L1 [mm]	73
Wymiar N1 [mm]	26
Wymiar N2 [mm]	63
Wymiar S [mm]	10.5
Wymiar V [mm]	10
