Opis produktu - Zestaw liniowy, aluminium, z dwiema uszczelkami, LSAS-A-40-DD (R107164020) - Bosch-Rexroth

Zestaw liniowy (aluminium)
Z otwartym bokiem
Z super tuleją toczną A
Średnica wału d = 40
Z dwoma uszczelkami
Wersja: Normalny

Precyzyjna obudowa o lekkiej konstrukcji (aluminiowa)
Super tuleja toczna A z wyrównaniem błędu prostoliniowości
Mocowanie za pomocą stożkowego kołka karbowego
Założone wcześniej pierścienie uszczelniające
Możliwość dosmarowywania

Cechy produktów
Średnica wału d [mm]	40.0
Konstrukcja prowadnic z tulejami tocznymi	S – z otwartym bokiem
Seria	Super A (z wyrównaniem błędu prostoliniowości)
Typ	Zestaw liniowy
Wartość nośności dynamicznej C [N]	8620.0
Informacja o nośności dynamicznej C	Nośności obowiązują dla głównego kierunku obciążenia.
Maksymalne przyspieszenie amax [m/s²]	150.0
Maksymalna dopuszczalna prędkość liniowa vmax [m/s]	3.0
Uwaga maksymalna dopuszczalna prędkość vmax	Możliwe są prędkości do 5 m/s. Żywotność jest ograniczona przez zwiększone zużycie części z tworzywa sztucznego. Próby wykazały odcinki od 50 • 10⁵ m do 100 • 10⁵ m bez awarii.
Wymiar zewnętrzny D [mm]	62.0
Dopuszczalna temperatura otoczenia (min. ... maks.)	-10 °C ... +80 °C
Masa [kg]	2.13
Wartość nośności statycznej C0 [N]	4480.0
Wskazówka: statyczny udźwig C0	Nośności obowiązują dla głównego kierunku obciążenia.
Wskazówka, odstęp promieniowy wału h6	w stanie naprężonym (przykręcony)
Wskazówka, siła tarcia FR	Siły tarcia tulei tocznych ze zintegrowanymi obustronnie pierścieniami uszczelniającymi bez obciążenia promieniowego. Siły tarcia są zależne od prędkości i smarowania.
Siła zrywania [N]	8

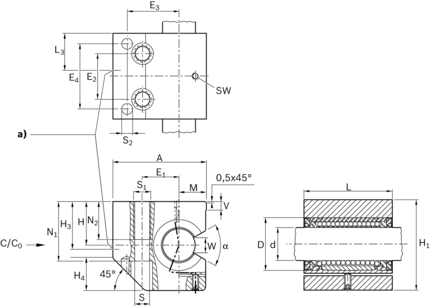

Wymiar A [mm]	110
Wymiar D [mm]	62
Wymiar E1 [mm]	43
Wymiar E2 [mm]	48
Wymiar E3 [mm]	62
Wymiar E4 [mm]	68
Wymiar H [mm]	45.0
Wymiar H1 [mm]	100
Wymiar H3 [mm]	50
Wymiar H4 [mm]	38
Wymiar L [mm]	91
Wymiar L3 [mm]	40
Wymiar M [mm]	32
Wymiar N1 [mm]	67
Wymiar N2 [mm]	30
Wymiar S [mm]	15.5
Wymiar S2 [mm]	12
Wymiar SW [mm]	4
Wymiar V [mm]	10
Wymiar W [mm]	19.5
Kąt α [°]	56
