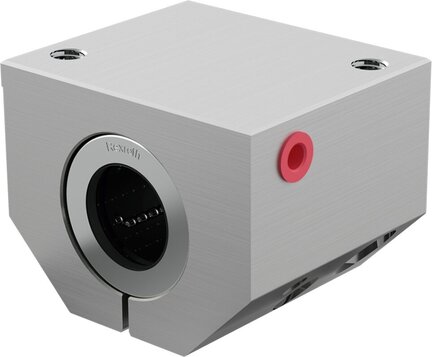

Zestaw liniowy, aluminium, z dwiema uszczelkami, LSAE-A-20-DD (R103662020) - Bosch-Rexroth

SKU: OC-REXROTH011590

Producent: Bosch-Rexroth

Produkt na zamówienie

Skontaktuj się z nami, aby poznać cenę i termin dostawy.

Skontaktuj się bezpośrednio:

[email protected]

+48 71 799 45 81

Zapisz na liście

Najszersza oferta
dla przemysłu w Polsce

Szybka dostawa
24 h / 48 h

Indywidualny
doradca techniczny

Indywidualne
warunki cenowe

Opis produktu - Zestaw liniowy, aluminium, z dwiema uszczelkami, LSAE-A-20-DD (R103662020) - Bosch-Rexroth

Zestaw liniowy (aluminium)
Ustawiane
Z super tuleją toczną A
Średnica wału d = 20
Z dwoma uszczelkami
Wersja: Normalny

Precyzyjna obudowa o lekkiej konstrukcji (aluminiowa)
Super tuleja toczna A z wyrównaniem błędu prostoliniowości
Założone wcześniej pierścienie uszczelniające
Możliwość dosmarowywania

Cechy produktów
Średnica wału d [mm]	20.0
Konstrukcja prowadnic z tulejami tocznymi	E – ustawialne
Seria	Super A (z wyrównaniem błędu prostoliniowości)
Typ	Zestaw liniowy
Wartość nośności dynamicznej C [N]	2470.0
Informacja o nośności dynamicznej C	Nośności obowiązują dla głównego kierunku obciążenia. Jeśli kierunek obciążenia nie odpowiada kierunkowi głównemu, nośności należy pomnożyć przez następujące współczynniki: Ø d 10 do 16: ↩f = 0,82, f₀= 0,86 ↩Ø d 20 do 50: f = 0,82, f₀= 0,78
Maksymalne przyspieszenie amax [m/s²]	150.0
Maksymalna dopuszczalna prędkość liniowa vmax [m/s]	3.0
Uwaga maksymalna dopuszczalna prędkość vmax	Możliwe są prędkości do 5 m/s. Żywotność jest ograniczona przez zwiększone zużycie części z tworzywa sztucznego. Próby wykazały odcinki od 50 • 10⁵ m do 100 • 10⁵ m bez awarii.
Odstęp promieniowy	fabrycznie z wałem h5 (dolna granica) ustawionym bezluzowo w stanie naprężonym
Wymiar zewnętrzny D [mm]	32.0
Dopuszczalna temperatura otoczenia (min. ... maks.)	-10 °C ... +80 °C
Masa [kg]	0.35
Wartość nośności statycznej C0 [N]	1340.0
Wskazówka: statyczny udźwig C0	Nośności obowiązują dla głównego kierunku obciążenia. Jeśli kierunek obciążenia nie odpowiada kierunkowi głównemu, nośności należy pomnożyć przez następujące współczynniki: Ø d 10 do 16: ↩f = 0,82, f₀= 0,86 ↩Ø d 20 do 50: f = 0,82, f₀= 0,78
Wskazówka, siła tarcia FR	Siły tarcia tulei tocznych ze zintegrowanymi obustronnie pierścieniami uszczelniającymi bez obciążenia promieniowego. Siły tarcia są zależne od prędkości i smarowania.
Siła zrywania [N]	3

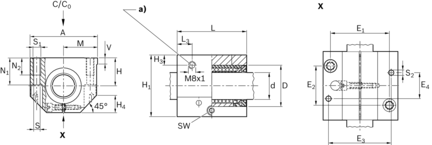

Wymiar A [mm]	60
Wymiar D [mm]	32
Wymiar E1 [mm]	45
Wymiar E2 [mm]	32
Wymiar E3 [mm]	50
Wymiar E4 [mm]	45
Wymiar H [mm]	25.0
Wymiar H1 [mm]	50
Wymiar H3 [mm]	10
Wymiar H4 [mm]	16
Wymiar L [mm]	54
Wymiar L3 [mm]	13.5
Wymiar M [mm]	30
Wymiar N1 [mm]	24
Wymiar N2 [mm]	18
Wymiar S [mm]	6.6
Wymiar S2 [mm]	5
Wymiar SW [mm]	4
Wymiar V [mm]	5
