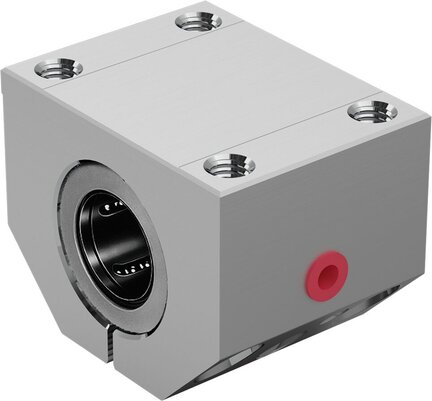

Zestaw liniowy, aluminium, z dwiema uszczelkami, LSAHE-H-30-DD (R170223020) - Bosch-Rexroth

SKU: OC-REXROTH031406

Producent: Bosch-Rexroth

Produkt na zamówienie

Skontaktuj się z nami, aby poznać cenę i termin dostawy.

Skontaktuj się bezpośrednio:

[email protected]

+48 71 799 45 81

Zapisz na liście

Najszersza oferta
dla przemysłu w Polsce

Szybka dostawa
24 h / 48 h

Indywidualny
doradca techniczny

Indywidualne
warunki cenowe

Opis produktu - Zestaw liniowy, aluminium, z dwiema uszczelkami, LSAHE-H-30-DD (R170223020) - Bosch-Rexroth

Zestaw liniowy (aluminium)
Duża obciążalność, ustawialny
Z super tuleją toczną H
Średnica wału d = 30
Z dwoma uszczelkami
Wersja: Normalny

Cechy produktów
Średnica wału d [mm]	30.0
Konstrukcja prowadnic z tulejami tocznymi	HE – duża obciążalność, ustawialne
Seria	Super H
Typ	Zestaw liniowy
Wartość nośności dynamicznej C [N]	6300.0
Informacja o nośności dynamicznej C	Nośności obowiązują dla głównego kierunku obciążenia.
Maksymalne przyspieszenie amax [m/s²]	150.0
Maksymalna dopuszczalna prędkość liniowa vmax [m/s]	5.0
Odstęp promieniowy	fabrycznie z wałem h5 (dolna granica) ustawionym bezluzowo w stanie naprężonym
Wymiar zewnętrzny D [mm]	47.0
Dopuszczalna temperatura otoczenia (min. ... maks.)	-20 °C ... +80 °C
Masa [kg]	0.87
Wartość nośności statycznej C0 [N]	5230.0
Wskazówka: statyczny udźwig C0	Nośności obowiązują dla głównego kierunku obciążenia.
Wskazówka, siła tarcia FR	Siły tarcia tulei tocznych ze zintegrowanymi obustronnie pierścieniami uszczelniającymi bez obciążenia promieniowego. Siły tarcia są zależne od prędkości i smarowania.
Siła zrywania [N]	9

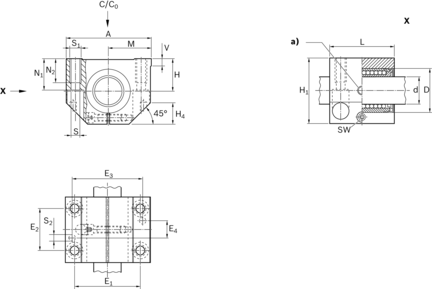

Wymiar A [mm]	87
Wymiar D [mm]	47
Wymiar E1 [mm]	68
Wymiar E2 [mm]	45
Wymiar E3 [mm]	72
Wymiar E4 [mm]	20
Wymiar H [mm]	35.0
Wymiar H1 [mm]	70
Wymiar H4 [mm]	22
Wymiar L [mm]	69
Wymiar M [mm]	43.5
Wymiar N1 [mm]	34
Wymiar N2 [mm]	22
Wymiar S [mm]	8.4
Wymiar S2 [mm]	6
Wymiar SW [mm]	5
Wymiar V [mm]	8
