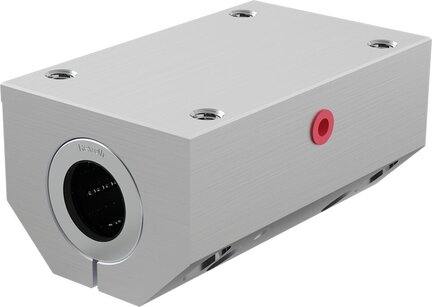

Zestaw liniowy, aluminium, z dwiema uszczelkami, LSATE-A-25-DD (R103262520) - Bosch-Rexroth

SKU: OC-REXROTH011557

Producent: Bosch-Rexroth

Produkt na zamówienie

Skontaktuj się z nami, aby poznać cenę i termin dostawy.

Skontaktuj się bezpośrednio:

[email protected]

+48 71 799 45 81

Zapisz na liście

Najszersza oferta
dla przemysłu w Polsce

Szybka dostawa
24 h / 48 h

Indywidualny
doradca techniczny

Indywidualne
warunki cenowe

Opis produktu - Zestaw liniowy, aluminium, z dwiema uszczelkami, LSATE-A-25-DD (R103262520) - Bosch-Rexroth

Zestaw liniowy (aluminium)
Tandemowy, regulowany
Z super tuleją toczną A
Średnica wału d = 25
Z dwoma uszczelkami
Wersja: Normalny

Precyzyjna obudowa tandemowa o lekkiej konstrukcji (aluminiowa)
Dwie super tuleje toczne A
Krawędź zderzeniowa
Założone wcześniej pierścienie uszczelniające
Możliwość dosmarowywania
Dostępne również jako sanie liniowe.

Cechy produktów
Średnica wału d [mm]	25.0
Konstrukcja prowadnic z tulejami tocznymi	TE – tandemowe, ustawialne
Seria	Super A (z wyrównaniem błędu prostoliniowości)
Typ	Zestaw liniowy
Wartość nośności dynamicznej C [N]	8180.0
Informacja o nośności dynamicznej C	Nośność, gdy obydwie tuleje toczne są obciążane równomiernie. Nośności obowiązują dla głównego kierunku obciążenia. Jeśli kierunek obciążenia nie odpowiada kierunkowi głównemu, nośności należy pomnożyć przez następujące współczynniki: Ø d 10 do 16: f = 0,82, f₀ = 0,86,Ø d 20 do 50: f = 0,82, f₀ = 0,78
Maksymalne przyspieszenie amax [m/s²]	150.0
Maksymalna dopuszczalna prędkość liniowa vmax [m/s]	3.0
Uwaga maksymalna dopuszczalna prędkość vmax	Możliwe są prędkości do 5 m/s. Żywotność jest ograniczona przez zwiększone zużycie części z tworzywa sztucznego. Próby wykazały odcinki od 50 • 10⁵ m do 100 • 10⁵ m bez awarii.
Dynamiczny moment podłużny ML [Nm]	141.0
Odstęp promieniowy	fabrycznie z wałem h5 (dolna granica) ustawionym bezluzowo w stanie naprężonym
Wymiar zewnętrzny D [mm]	40.0
Dopuszczalna temperatura otoczenia (min. ... maks.)	-10 °C ... +80 °C
Masa [kg]	1.28
Wartość nośności statycznej C0 [N]	4940.0
Wskazówka: statyczny udźwig C0	Nośność, gdy obydwie tuleje toczne są obciążane równomiernie. Nośności obowiązują dla głównego kierunku obciążenia. Jeśli kierunek obciążenia nie odpowiada kierunkowi głównemu, nośności należy pomnożyć przez następujące współczynniki: Ø d 10 do 16: f = 0,82, f₀ = 0,86,Ø d 20 do 50: f = 0,82, f₀ = 0,78
Statyczny moment podłużny ML0 [Nm]	86
Wskazówka, siła tarcia FR	Siły tarcia tulei tocznych ze zintegrowanymi obustronnie pierścieniami uszczelniającymi bez obciążenia promieniowego. Siły tarcia są zależne od prędkości i smarowania.
Siła zrywania [N]	4.5

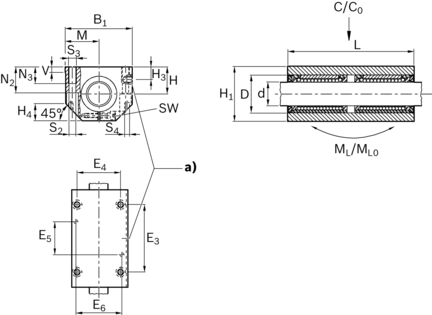

Wymiar B1 [mm]	78
Wymiar D [mm]	40
Wymiar E3 [mm]	94
Tolerancja wymiaru E3 [mm]	±0.15
Wymiar E4 [mm]	60
Wymiar E5 [mm]	42
Wymiar E6 [mm]	64
Wymiar H [mm]	30.0
Wymiar H1 [mm]	60
Wymiar H3 [mm]	15
Wymiar H4 [mm]	20
Wymiar L [mm]	130
Wymiar M [mm]	39
Wymiar N2 [mm]	29
Wymiar N3 [mm]	22
Wymiar S2 [mm]	8.4
Wymiar S4 [mm]	6
Wymiar SW [mm]	5
Wymiar V [mm]	6.5
