Opis produktu - Zestaw liniowy, aluminium, z dwiema uszczelkami, LSATE-A-50-DD (R103265020) - Bosch-Rexroth

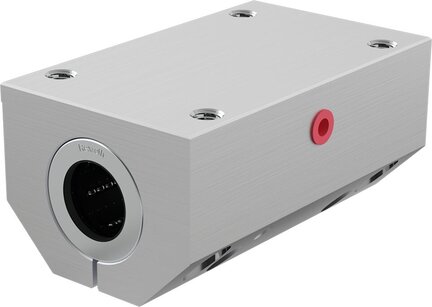

Zestaw liniowy (aluminium)
Tandemowy, regulowany
Z super tuleją toczną A
Średnica wału d = 50
Z dwoma uszczelkami
Wersja: Normalny

Precyzyjna obudowa tandemowa o lekkiej konstrukcji (aluminiowa)
Dwie super tuleje toczne A
Krawędź zderzeniowa
Założone wcześniej pierścienie uszczelniające
Możliwość dosmarowywania
Dostępne również jako sanie liniowe.

Cechy produktów
Średnica wału d [mm]	50.0
Konstrukcja prowadnic z tulejami tocznymi	TE – tandemowe, ustawialne
Seria	Super A (z wyrównaniem błędu prostoliniowości)
Typ	Zestaw liniowy
Wartość nośności dynamicznej C [N]	23930.0
Informacja o nośności dynamicznej C	Nośność, gdy obydwie tuleje toczne są obciążane równomiernie. Nośności obowiązują dla głównego kierunku obciążenia. Jeśli kierunek obciążenia nie odpowiada kierunkowi głównemu, nośności należy pomnożyć przez następujące współczynniki: Ø d 10 do 16: f = 0,82, f₀ = 0,86,Ø d 20 do 50: f = 0,82, f₀ = 0,78
Maksymalne przyspieszenie amax [m/s²]	150.0
Maksymalna dopuszczalna prędkość liniowa vmax [m/s]	3.0
Uwaga maksymalna dopuszczalna prędkość vmax	Możliwe są prędkości do 5 m/s. Żywotność jest ograniczona przez zwiększone zużycie części z tworzywa sztucznego. Próby wykazały odcinki od 50 • 10⁵ m do 100 • 10⁵ m bez awarii.
Dynamiczny moment podłużny ML [Nm]	1097.0
Odstęp promieniowy	fabrycznie z wałem h5 (dolna granica) ustawionym bezluzowo w stanie naprężonym
Wymiar zewnętrzny D [mm]	75.0
Dopuszczalna temperatura otoczenia (min. ... maks.)	-10 °C ... +80 °C
Masa [kg]	6.04
Wartość nośności statycznej C0 [N]	16560.0
Wskazówka: statyczny udźwig C0	Nośność, gdy obydwie tuleje toczne są obciążane równomiernie. Nośności obowiązują dla głównego kierunku obciążenia. Jeśli kierunek obciążenia nie odpowiada kierunkowi głównemu, nośności należy pomnożyć przez następujące współczynniki: Ø d 10 do 16: f = 0,82, f₀ = 0,86,Ø d 20 do 50: f = 0,82, f₀ = 0,78
Statyczny moment podłużny ML0 [Nm]	725
Wskazówka, siła tarcia FR	Siły tarcia tulei tocznych ze zintegrowanymi obustronnie pierścieniami uszczelniającymi bez obciążenia promieniowego. Siły tarcia są zależne od prędkości i smarowania.
Siła zrywania [N]	10

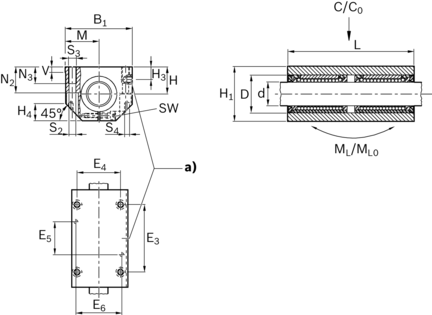

Wymiar B1 [mm]	132
Wymiar D [mm]	75
Wymiar E3 [mm]	160
Tolerancja wymiaru E3 [mm]	±0.2
Wymiar E4 [mm]	108
Wymiar E5 [mm]	80
Wymiar E6 [mm]	108
Wymiar H [mm]	50.0
Wymiar H1 [mm]	105
Wymiar H3 [mm]	20
Wymiar H4 [mm]	37
Wymiar L [mm]	224
Wymiar M [mm]	66
Wymiar N2 [mm]	49
Wymiar N3 [mm]	35
Wymiar S2 [mm]	13.5
Wymiar S4 [mm]	10
Wymiar SW [mm]	8
Wymiar V [mm]	12
