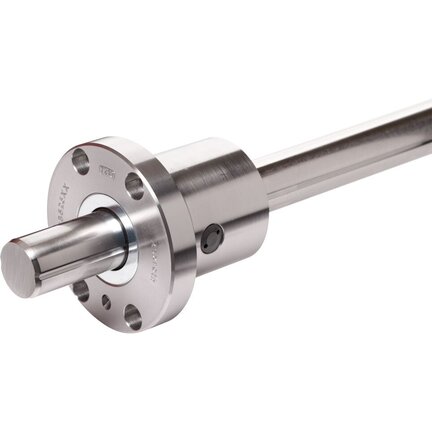

Zestaw liniowy, stal, bez uszczelki, LSFDR2-30-SPECIAL (R072353086) - Bosch-Rexroth

SKU: OC-REXROTH332399

Producent: Bosch-Rexroth

Produkt na zamówienie

Skontaktuj się z nami, aby poznać cenę i termin dostawy.

Skontaktuj się bezpośrednio:

[email protected]

+48 71 799 45 81

Zapisz na liście

Najszersza oferta
dla przemysłu w Polsce

Szybka dostawa
24 h / 48 h

Indywidualny
doradca techniczny

Indywidualne
warunki cenowe

Opis produktu - Zestaw liniowy, stal, bez uszczelki, LSFDR2-30-SPECIAL (R072353086) - Bosch-Rexroth

Zestaw liniowy (stal)
Tuleja toczna Compact, z kołnierzem
Rowki toczne = 2
Średnica wału d = 30
SPECIAL = długość wału obrabiana zgodnie z rysunkiem
Bez uszczelki
Wersja: Normalny

Tuleja kołnierzowa ze stali
Momentowa tuleja toczna Compact
W przypadku średnicy wału 12 i 16 mm jeden rowek toczny
Od średnicy wału 20 mm dwa rowki toczne
Przenoszące moment obrotowy hartowane wkładki stalowe, fabrycznie ustawione bezluzowo
Założone wcześniej pierścienie uszczelniające
Wersja bez przechyleń: Montaż 2 zestawów liniowych, patrz rozdział "Montaż"
Możliwość dosmarowywania

Cechy produktów
Średnica wału d [mm]	30.0
Konstrukcja prowadnic z tulejami tocznymi	F – kołnierz
Seria	Moment obrotowy
Typ	Zestaw liniowy
Wartość nośności dynamicznej C [N]	3680.0
Informacja o nośności dynamicznej C	Nośności odpowiadają wartościom minimalnym, gdyż nie zawsze można jednoznacznie zdefiniować kierunek obciążenia.
Maksymalne przyspieszenie amax [m/s²]	150.0
Maksymalna dopuszczalna prędkość liniowa vmax [m/s]	3.0
Dynamiczny moment zginający Mt [Nm]	37.0
Masa m (kg/m) [kg/m]	5.5
Dopuszczalna temperatura otoczenia (min. ... maks.)	-10 °C ... +80 °C
Masa [kg]	0
Wartość nośności statycznej C0 [N]	2790.0
Wskazówka: statyczny udźwig C0	Nośności odpowiadają wartościom minimalnym, gdyż nie zawsze można jednoznacznie zdefiniować kierunek obciążenia.
Wymiar B [mm]	33
Wymiar D1 [mm]	47
Wymiar D h6 [mm]	65
Wymiar D2 [mm]	98
Wymiar D3 [mm]	80
Wymiar D4 [mm]	65
Wymiar L H11 [mm]	80
Wymiar L1 [mm]	18
Wymiar L2 [mm]	10
Wymiar S [mm]	9
Wymiar V [mm]	7
Długość standardowa l wału [mm]	600
