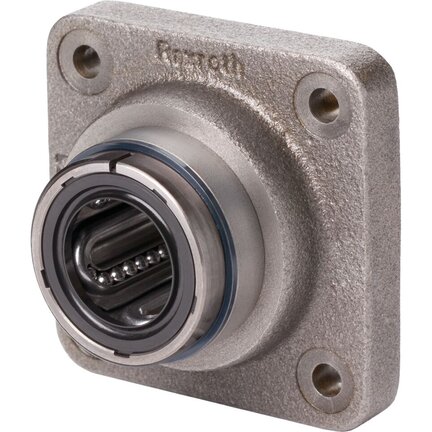

Zestaw linowy, stal, F-M-20, z dwiema uszczelkami, LSGF-M-20-DD (R108122000) - Bosch-Rexroth

SKU: OC-REXROTH011998

Producent: Bosch-Rexroth

Produkt na zamówienie

Skontaktuj się z nami, aby poznać cenę i termin dostawy.

Skontaktuj się bezpośrednio:

[email protected]

+48 71 799 45 81

Zapisz na liście

Najszersza oferta
dla przemysłu w Polsce

Szybka dostawa
24 h / 48 h

Indywidualny
doradca techniczny

Indywidualne
warunki cenowe

Opis produktu - Zestaw linowy, stal, F-M-20, z dwiema uszczelkami, LSGF-M-20-DD (R108122000) - Bosch-Rexroth

Zestaw liniowy (stal)
Kołnierz
Ze standardową tuleją toczną (metalową)
Średnica wału d = 20
Z dwoma uszczelkami
Wersja: Normalny

Obudowa kołnierzowa (żeliwo szare)
Standardowa tuleja toczna z pierścieniami uszczelniającymi
Dwa pierścienie zabezpieczające, w przypadku średnicy wału od 12 do 40 dodatkowo również dwa pierścienie dystansowe (stalowe)
Brak możliwości ustawiania odstępu promieniowego

Cechy produktów
Średnica wału d [mm]	20.0
Konstrukcja prowadnic z tulejami tocznymi	F – kołnierz
Seria	Standardowe (metalowe)
Typ	Zestaw liniowy
Wartość nośności dynamicznej C [N]	1170.0
Informacja o nośności dynamicznej C	Nośności odpowiadają wartościom minimalnym, gdyż nie zawsze można jednoznacznie zdefiniować położenie i kierunek obciążenia.
Maksymalne przyspieszenie amax [m/s²]	100.0
Maksymalna dopuszczalna prędkość liniowa vmax [m/s]	2.5
Wymiar zewnętrzny D [mm]	32.0
Dopuszczalna temperatura otoczenia (min. ... maks.)	-10 °C ... +80 °C
Informacja o dopuszczalnej temperaturze otoczenia (min. ... maks.)	do standardowych tulei tocznych bez pierścieni uszczelniających
Masa [kg]	0.33
Wartość nośności statycznej C0 [N]	860.0
Wskazówka: statyczny udźwig C0	Nośności odpowiadają wartościom minimalnym, gdyż nie zawsze można jednoznacznie zdefiniować położenie i kierunek obciążenia.
Wskazówka, odstęp promieniowy wału h6	"Obliczona statystycznie na podstawie tolerancji obwodu i tolerancji wału. Przy uwzględnieniu średnicy zewnętrznej tulei tocznej i otworu w obudowie otrzymuje się w przypadku wału h6 podobne wartości odstępu promieniowego, co podane dla standardowej tulei tocznej R0610 w kolumnie "h6/H7" w części "Odstęp promieniowy".
Wskazówka, siła tarcia FR	Siły tarcia tulei tocznych ze zintegrowanymi obustronnie pierścieniami uszczelniającymi bez obciążenia promieniowego. Siły tarcia są zależne od prędkości i smarowania.
Siła zrywania [N]	12

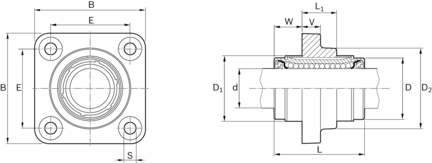

Wymiar B [mm]	60
Wymiar D [mm]	32
Wymiar D1 [mm]	35
Tolerancja wymiaru D1	+0.8
Wymiar D2 [mm]	42
Wymiar E [mm]	42
Wymiar L [mm]	45
Wymiar L1 [mm]	18
Wymiar S H13 [mm]	6.6
Wymiar V [mm]	10
Wymiar W [mm]	13.5
