Opis produktu - Zestaw linowy, stal, z dwiema uszczelkami, LSGOE-A-30-DD (R106863040) - Bosch-Rexroth

Zestaw liniowy (stal)
Otwarty, regulowany
Z super tuleją toczną A
Średnica wału d = 30
Z dwoma uszczelkami
Wersja: Normalny

Cechy produktów
Średnica wału d [mm]	30.0
Konstrukcja prowadnic z tulejami tocznymi	OE – otwarte, ustawialne
Seria	Super A (z wyrównaniem błędu prostoliniowości)
Typ	Zestaw liniowy
Wartość nośności dynamicznej C [N]	5020.0
Informacja o nośności dynamicznej C	Nośności obowiązują dla głównego kierunku obciążenia.
Maksymalne przyspieszenie amax [m/s²]	150.0
Maksymalna dopuszczalna prędkość liniowa vmax [m/s]	3.0
Uwaga maksymalna dopuszczalna prędkość vmax	Możliwe są prędkości do 5 m/s. Żywotność jest ograniczona przez zwiększone zużycie części z tworzywa sztucznego. Próby wykazały odcinki od 50 • 10⁵ m do 100 • 10⁵ m bez awarii.
Odstęp promieniowy	fabrycznie z wałem h5 (dolna granica) ustawionym bezluzowo w stanie naprężonym
Wymiar zewnętrzny D [mm]	47.0
Dopuszczalna temperatura otoczenia (min. ... maks.)	-10 °C ... +80 °C
Masa [kg]	1.08
Wartość nośności statycznej C0 [N]	2880.0
Wskazówka: statyczny udźwig C0	Nośności obowiązują dla głównego kierunku obciążenia.
Wskazówka, siła tarcia FR	Siły tarcia tulei tocznych ze zintegrowanymi obustronnie pierścieniami uszczelniającymi bez obciążenia promieniowego. Siły tarcia są zależne od prędkości i smarowania.
Siła zrywania [N]	6

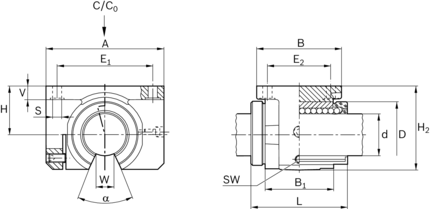

Wymiar A [mm]	84
Wymiar B [mm]	60
Wymiar B1 [mm]	48
Wymiar D [mm]	47
Wymiar E1 [mm]	68
Wymiar E2 [mm]	45
Wymiar H [mm]	35.0
Wymiar L [mm]	68
Wymiar S [mm]	6.6
Wymiar SW [mm]	3
Wymiar V [mm]	10
Wymiar W [mm]	14
Kąt α [°]	57
