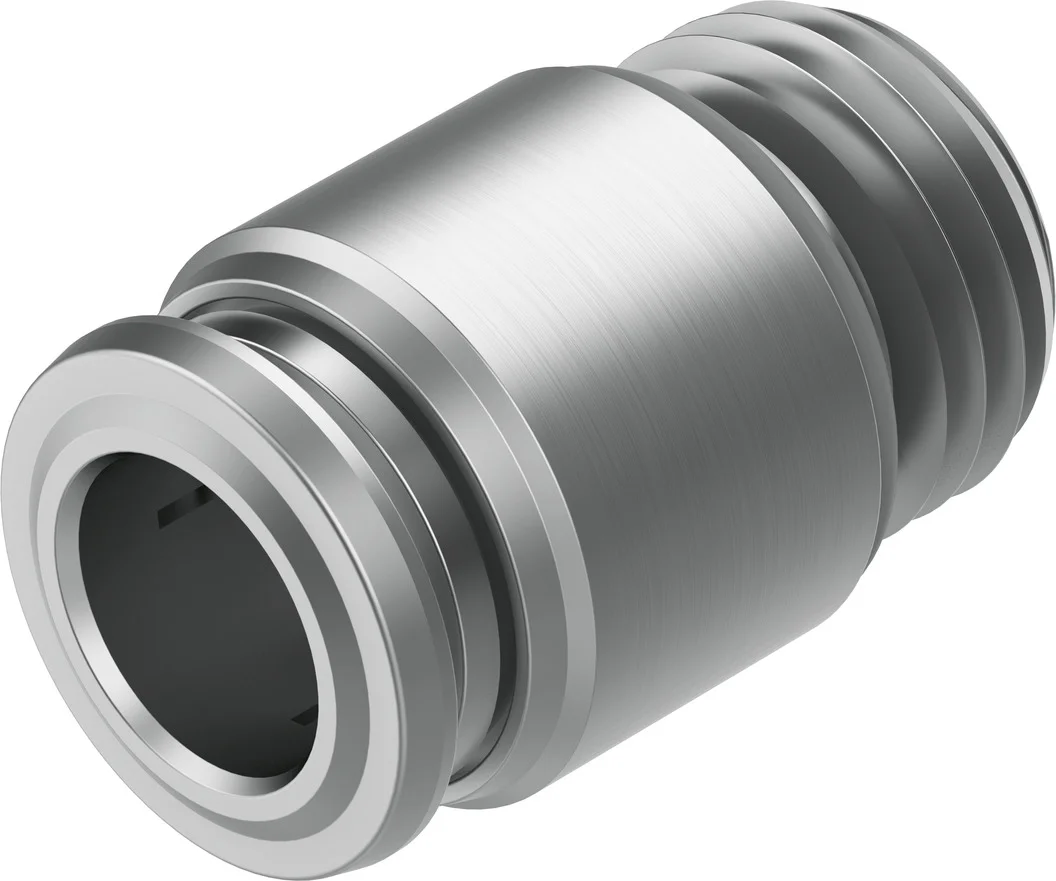

Złącze wtykowe NPQR-DK-G14-Q8 (8085665) serii NPQR - Festo
SKU: OT-FESTO082033
MPN: NPQR-DK-G14-Q8
Producent:
Festo
Cena netto/szt.
98,07 zł
120,63 zł
brutto/szt.
Opis produktu - Złącze wtykowe NPQR-DK-G14-Q8 (8085665) serii NPQR - Festo
Wytrzymałe złącze wtykowe NPQR ze stali nierdzewnej: Dzięki gładkiej konstrukcji i wysokiej odporności na większość mediów optymalnie nadaje się do przemysłu spożywczego, a także do różnych zastosowań w automatyzacji procesów, produkcji akumulatorów lub przemyśle motoryzacyjnym.
- Bardzo łatwe do czyszczenia dzięki sfazowanemu o-ringowi i mniejszej liczbie krawędzi, na których może gromadzić się brud
- Optymalny stosunek ceny do wydajności, idealny do aplikacji z jednego źródła
- Wysoka odporność na korozję (klasa odporności na korozję CRC 4 według normy Festo 940 070) i odporność na środki chemiczne
- Odporność na wysoką temperaturę
- Stal nierdzewna
- Media robocze: sprężone powietrze, podciśnienie (woda)
- Kształt prosty, L, T, Y, złącze wtykowe przegrodowe
Dane techniczne
| Wielkość | Standard |
| Średnica nominalna | 6.3 mm |
| Głębokość wsunięcia przewodu | 16.8 mm |
| Rodzaj uszczelnienia części z gwintem | Pierścień uszczelniający |
| Pozycja montażu | dowolny |
| Konstrukcja | kształt prosty |
| Wielkość opakowania | 1 |
| Konstrukcja | Zasada Push Pull |
| Symbol | 00997424 |
| Ciśnienie robocze w całym zakresie temperatury | -0.095 MPa |
| Ciśnienie robocze w całym zakresie temperatury | -0.95 bar |
| Ciśnienie robocze w całym zakresie temperatury | -13.775 psi |
| Informacja o ciśnieniu roboczym | Woda: maks. 0,7 MPa przy temp. 0 - 80degC |
| Jednostka certyfikująca | NSF C0556009 |
| Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [7:-:-] |
| Uwaga dotycząca medium roboczego/sterującego | Możliwa praca ze smarowaniem |
| Klasa odporności korozyjnej wg normy Festo | 4 - wyjątkowo silne obciążenie korozyjne |
| Zgodność z LABS | VDMA24364-B2-L |
| Przydatność do produkcji akumulatorów litowo-jonowych | Nie wolno stosować metali, w których zawartość miedzi, cynku lub niklu przekracza 1% masy.Wyjątek stanowi nikiel w stali, powierzchnie niklowane chemicznie, płytki obwodów drukowanych, kable, elektryczne złącza wtykowe i cewki |
| Klasa Cleanroom | Klasa 4 wg ISO 14644-1 |
| Dopuszczenie do branży spożywczej | patrz deklaracja zgodności |
| Temperatura otoczenia | -20 degC |
| Znamionowy moment dokręcenia | 7.5 Nm |
| Tolerancja znamionowego momentu dokręcenia | +- 20% |
| Waga produktu | 14.4 g |
| Typ mocowania | Gniazdo sześciokątne SW6 |
| Przyłącze pneumatyczne 1 | Gwint zewnętrzny G1/4 |
| Przyłącze pneumatyczne 2 | do przewodu o średnicy zewn. 8 mm |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Materiał obudowy | Stal wysokostopowa nierdzewna |
| Materiał uszczelki gwintu | FPM |
| Materiałowy pierścień zabezpieczający | Nierdzewna stal stopowa |
| Materiał pierścienia zwalniającego | Nierdzewna stal stopowa |
| Materiał uszczelnienia przewodu | FPM |
| Materiał elementu trzymającego przewód | Nierdzewna stal stopowa |
| Materiał pierścienia podporowego | PPSU |
Parametry techniczne - Złącze wtykowe NPQR-DK-G14-Q8 (8085665) serii NPQR - Festo
Wielkość nominalna
6.3 mm
Materiał elementów blokady przewodu
Stal wysokostopowa, nierdzewna
Materiał uszczelnienia przewodu
FPM
Ciśnienie robocze dla pełnego zakresu temperatury
-0.95 ... 16 bar
Materiał pierścienia zwalniającego
Stal wysokostopowa, nierdzewna
Tolerancja dla nominalnego momentu dokręcenia
± 20 %
Nominalny moment dokręcający
7.5 Nm
Typ uszczelnienia gwintu
Podkładka uszczelniająca
Certyfikat
NSF C0556009
Materiał o-ringu
FPM
Przyłącze pneumatyczne 2
dla przewodu o średnicy zew. 8 mm
Przyłącze pneumatyczne 1
Gwint zewnętrzny G1/4
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [7:-:-]
Jednostka opakowania
1
Waga produktu
14.4 g
Bezpieczeństwo żywności
Patrz deklaracja zgodności, NSF/ANSI 169
Konstrukcja
Zasada Push Pull
Klasa odporności na korozję CRC
4 – Bardzo wysoka odporność na korozję
Uwagi odnośnie medium roboczego
Możliwa praca na powietrzu olejonym
Pozycja zabudowy
Dowolna
Materiał obudowy
Stal wysokostopowa, nierdzewna
Wielkość
Standard
Uwaga dotycząca materiałów
Zgodne z RoHS
Temperatura otoczenia
-20 ... 150 °C
Nr kat.
OT-FESTO082033
