AirBox AS-i z technologią szybkiego montażu 2x3/2 4DI-Y IP67 (AC5228) - IFM
SKU: OC-IFM000346
MPN: AC5228
Producent:
IFM
Cena netto/szt.
1 431,00 zł
1 760,13 zł
brutto/szt.
.png)
Opis produktu - AirBox AS-i z technologią szybkiego montażu 2x3/2 4DI-Y IP67 (AC5228) - IFM
- Do zdecentralizowanego załączania cylindrów i aktuatorów zaworów
- Połączenie modułu we/wy AS-i i zaworu elektromagnetycznego
- Duża wydajność energetyczna dzięki zdecentralizowanemu zastosowaniu w pobliżu aktuatora
- Prostszy montaż i podłączanie oprzewodowania
- Łatwy montaż bez narzędzi i oprzewodowania dzięki technologii szybkiego mocowania
Aplikacja
| Wykonanie | Obudowa do montażu na szynę DIN |
| Aplikacja | montaż obiektowy |
| Temperatura medium[°C] | -10...50 |
Dane elektryczne
| Napięcie zasilania[V] | 26,5...31,6 DC |
| Maks. pobór prądu z sieci AS-i[mA] | 280 |
| Zintegrowana funkcja Watchdog | tak |
Wejścia / wyjścia
| Liczba wejść i wyjść | Liczba wejść binarnych: 4; Liczba wyjść pneumatycznych: 2 |
Wejścia
| Liczba wejść binarnych | 4 |
| Obwód wejść binarnych | PNP |
| Zasilanie wejść | AS-i |
| Zasilanie[V] | 20...30; (poprzez płaski kabel) |
| Maksymalna obciążalność wejść łącznie[mA] | 200 |
| Prąd wejściowy Wysoki[mA] | 6...10 |
| Prąd wejściowy Niski[mA] | 0...2 |
| Poziom przełączania Wysoki[V] | > 11 |
| Wejścia cyfrowe zabezpieczone przeciwzwarciowo | tak |
Wyjścia
| Liczba wyjść pneumatycznych | 2 |
| Wyjścia zasilania aktuatora | AS-i |
Warunki pracy
| Temperatura otoczenia[°C] | -10...55 |
| Ochrona | IP 65; IP 67 |
Testy / dopuszczenia
| EMC |
| ||
| MTTF[lata] | 287 |
Klasyfikacja AS-i
| Wersja AS-i | 2.11; 3.0 | |||||||||||||||||||||||||
| Adresowanie AS-i | wtyk do adresowania | |||||||||||||||||||||||||
| Rozszerzony tryb adresowania | tak | |||||||||||||||||||||||||
| Profil mastera AS-i | M2; M3; M4 | |||||||||||||||||||||||||
| AS-i profil | S-7.A.E | |||||||||||||||||||||||||
| Konfiguracja AS-i E_A[hex] | 7 | |||||||||||||||||||||||||
| AS-i_ID_kod[hex] | A.E | |||||||||||||||||||||||||
| Bity danych |
|
Dane mechaniczne
| Waga[g] | 378 | |||
| Obudowa | prostopadłościan | |||
| Typ montażu | szybki montaż; bezpośrednie podłączenie do płaskiego kabla AS-i; Montaż na szynie DIN; (TH35 (EN 60715)) | |||

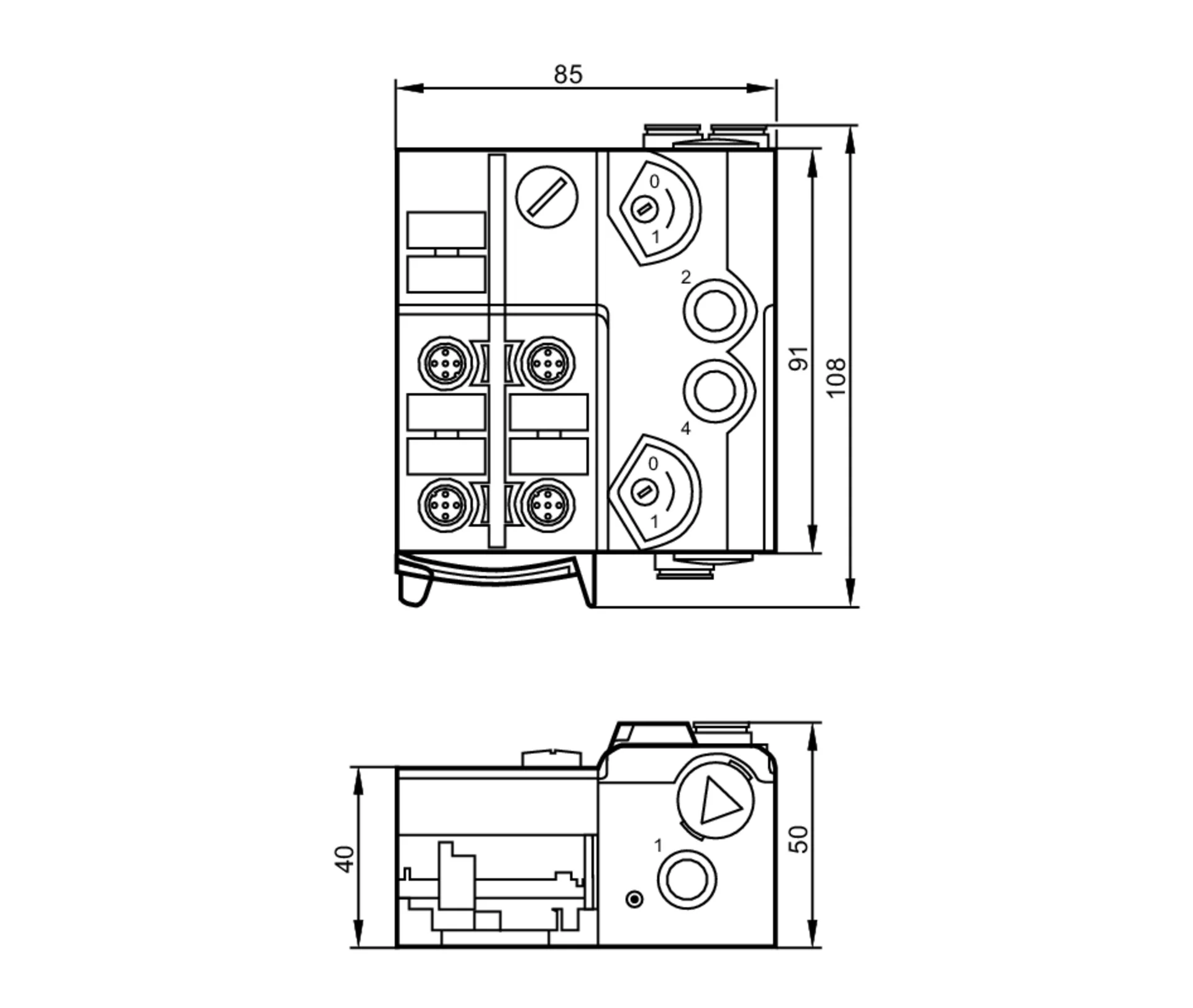

| Wymiary[mm] | 108 x 85 x 50 | |||
| Materiał | PA; POM; Styki nakłuwające: CuSn6 niklowane i cynowane | |||
| System pneumatyczny | 2 x 3/2-drogowe zawory suwakowe (nieprzecinające się) | |||
| Zakres ciśnienia roboczego |
| |||
| Przepływ powietrza przy 6/5 bar[l/min] | 500 | |||
| Skład sprężonego powietrza | sprężone powietrze niezaolejone klasy 6-3-1; sprężone powietrze zaolejone klasy 6-3-4 | |||
| Sterowanie ręczne | naciśnij/zwolnij lub naciśnij/obróć/zablokuj | |||
| Przyłącza rurowe | 8 mm | |||
| Wylot powietrza | wylot powietrza można podłączyć poprzez połączenie rurowe |
Wyświetlacze / elementy robocze
| Wyświetlacz |
|
Połączenie elektryczne
| Podłączenie modułu | Przewody płaskie |
Akcesoria
| Dostarczane elementy |
| |||||||
| Akcesoria (opcjonalne) |
|
Uwagi
| Uwagi |
| ||||||
| Sztuk w opakowaniu | 1 szt. |
Połączenie elektryczne
| Podłączenie | technologia szybkiego montażu dla płaskiego przewodu AS-i: ; możliwe trzy pozycje |
| Podłączenie | Konektor: M12 |
Diagramy i grafiki
| Diagramy i grafiki | ||
|---|---|---|
| Symbol pneumatyczny |
|
Parametry techniczne - AirBox AS-i z technologią szybkiego montażu 2x3/2 4DI-Y IP67 (AC5228) - IFM
Nr kat.
OC-IFM000346
Adres producenta/dystrybutora
ifm electronic gmbh
Friedrichstraße 1
45128 Essen
Niemcy
