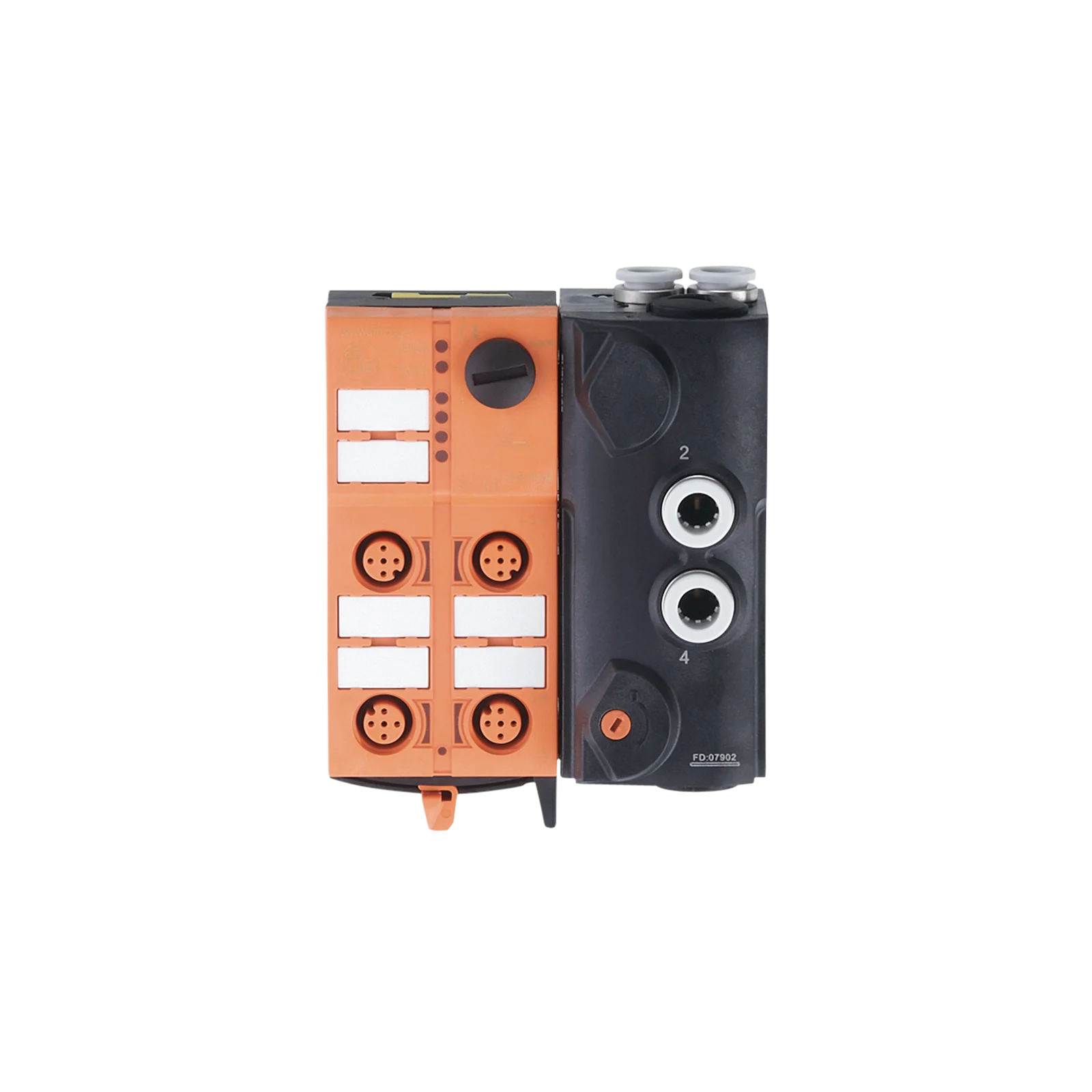

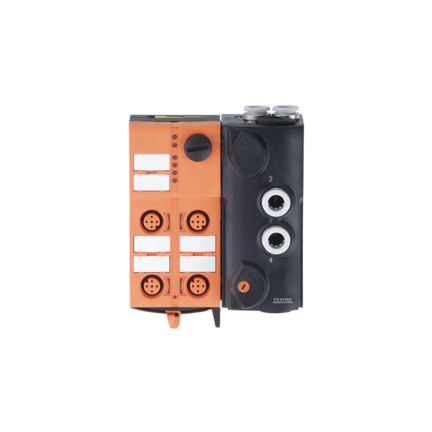

AirBox AS-i z technologią szybkiego montażu 5/2 bistable 4DI-Y AUX (AC5253) - IFM

SKU: OC-IFM000360 MPN: AC5253
Producent: IFM
Cena netto/szt. 1 620,90 zł
1 993,71 zł brutto/szt.
AirBox AS-i z technologią szybkiego montażu 5/2 bistable 4DI-Y AUX (AC5253) - IFM
1 620,90 zł netto
szt.
szt.
Produkt: Na zamówienie
Czas wysyłki: Do 2-3 dni więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - AirBox AS-i z technologią szybkiego montażu 5/2 bistable 4DI-Y AUX (AC5253) - IFM

  • Do zdecentralizowanego załączania cylindrów i aktuatorów zaworów
  • Połączenie modułu we/wy AS-i i zaworu elektromagnetycznego
  • Duża wydajność energetyczna dzięki zdecentralizowanemu zastosowaniu w pobliżu aktuatora
  • Prostszy montaż i podłączanie oprzewodowania
  • Łatwy montaż bez narzędzi i oprzewodowania dzięki technologii szybkiego mocowania

Aplikacja

WykonanieObudowa do montażu na szynę DIN
Aplikacjamontaż obiektowy
Temperatura medium[°C]-10...50

Dane elektryczne

Napięcie zasilania[V]26,5...31,6 DC
Maks. pobór prądu z sieci AS-i[mA]280
Dodatkowe zasilanie[V]18...30 DC; (do PELV)
Dodatkowe zasilaniewymagane
Maks. pobór prądu z dodatkowego zasilania[mA]10
Zintegrowana funkcja Watchdogtak

Wejścia / wyjścia

Liczba wejść i wyjśćLiczba wejść binarnych: 4; Liczba wyjść pneumatycznych: 2

Wejścia

Liczba wejść binarnych4
Obwód wejść binarnychPNP
Zasilanie wejśćAS-i
Zasilanie[V]20...30; (poprzez płaski kabel)
Maksymalna obciążalność wejść łącznie[mA]200
Prąd wejściowy Wysoki[mA]6...10
Prąd wejściowy Niski[mA]0...2
Poziom przełączania Wysoki[V]> 11
Wejścia cyfrowe zabezpieczone przeciwzwarciowotak

Wyjścia

Liczba wyjść pneumatycznych2; (wybierane wyjscie pneumatyczne NO/NC ; bistabilny; zasilanie: zewnętrzne napięcie zasilania 24 V)
Wyjścia zasilania aktuatoraAUX

Warunki pracy

Temperatura otoczenia[°C]-10...55
OchronaIP 65; IP 67

Testy / dopuszczenia

EMC
EN 50295
IEC 61000-6-2
MTTF[lata]216

Klasyfikacja AS-i

Wersja AS-i2.11; 3.0
Adresowanie AS-iwtyk do adresowania
Rozszerzony tryb adresowaniatak
Profil mastera AS-iM2; M3; M4
AS-i profilS-7.A.E
Konfiguracja AS-i E_A[hex]7
AS-i_ID_kod[hex]A.E
Bity danych
Bit danychD0D1D2D3
Wejście1234
GniazdoI-1/2I-1/2 I-2I-3/4I-3/4 I-4
Pin42 442 4
wyjście pneumatyczne24--

Dane mechaniczne

Waga[g]379,5
Obudowaprostopadłościan
Typ montażuszybki montaż; bezpośrednie podłączenie do płaskiego kabla AS-i; Montaż na szynie DIN; (TH35 (EN 60715))

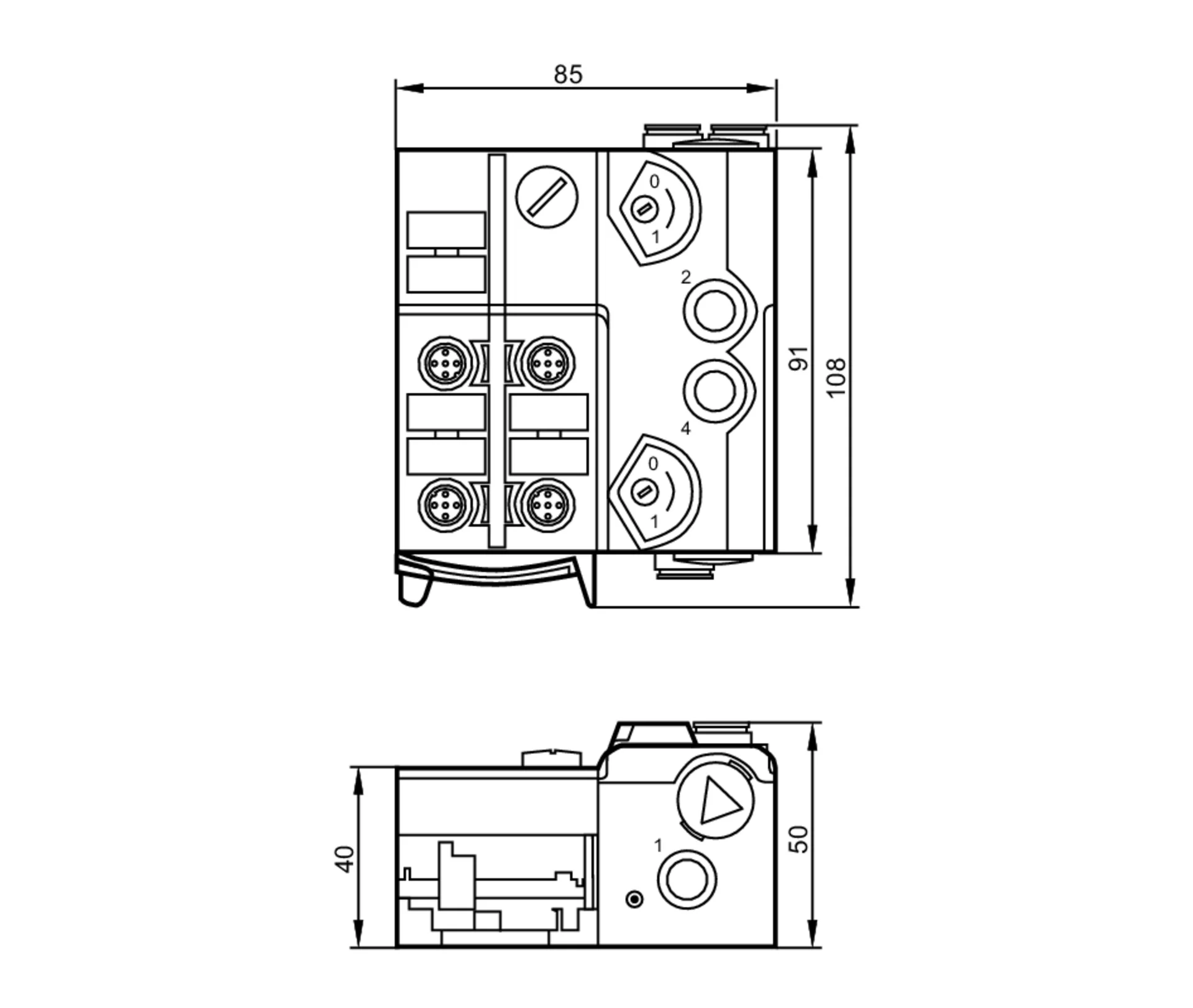

Wymiary[mm]108 x 85 x 50
MateriałPA; POM; Styki nakłuwające: CuSn6 niklowane i cynowane
System pneumatyczny1 x 5/2-drogowy zawór suwakowy (nieprzecinający się); bistabilny
Zakres ciśnienia roboczego
3...8 bar0,3...0,8 MPa43,5...116 psi
Przepływ powietrza przy 6/5 bar[l/min]500
Skład sprężonego powietrzasprężone powietrze niezaolejone klasy 6-3-1; sprężone powietrze zaolejone klasy 6-3-4
Sterowanie ręcznenaciśnij/zwolnij lub naciśnij/obróć/zablokuj
Przyłącza rurowe8 mm
Wylot powietrzawylot powietrza można podłączyć poprzez połączenie rurowe

Wyświetlacze / elementy robocze

Wyświetlacz
działanieLED, kolor zielony
BłądLED, kolor czerwony
FunkcjaLED, kolor żółty

Połączenie elektryczne

Podłączenie modułuPrzewody płaskie

Akcesoria

Dostarczane elementy
część dolna
Akcesoria (opcjonalne)
Wspornik montażowy:, E74999
Dolna część modułu:, E75000
Osłona: M12, E73004
zaślepki uszczelniające:, E75231
Tłumik:, E75232
Łącznik wtykowy typ L:, E75228
Łącznik wtykowy typ T:, E75227

Uwagi

Uwagi
Jeżeli nie podłączono przewodów pneumatycznych, należy zastosować zaślepkę E75231
Nie dopuszczać do zabrudzeń i zanieczyszczeń.
Nie podłączać żadnego z następujących pinów do zewnętrznego potencjału:
L-, L+, I-1, I-2, I-3, I-4
Piny są połączone elektrycznie z przewodem AS-i.
Proszę przeczytać uwagi na temat sprężonego powietrza i EMC/ESD w sekcji "Do pobrania"
Sztuk w opakowaniu1 szt.

Połączenie elektryczne

Podłączenietechnologia szybkiego montażu dla płaskiego przewodu AS-i: ; możliwe trzy pozycje
PodłączenieKonektor: M12

Diagramy i grafiki

Diagramy i grafiki
Diagramy i grafiki
Symbol pneumatyczny
diagram Symbol pneumatyczny
1 x 5/2-drogowy zawór suwakowy (nieprzecinający się); bistabilny
