Cena netto/szt.
1 392,75 zł
1 713,08 zł
brutto/szt.
.png)

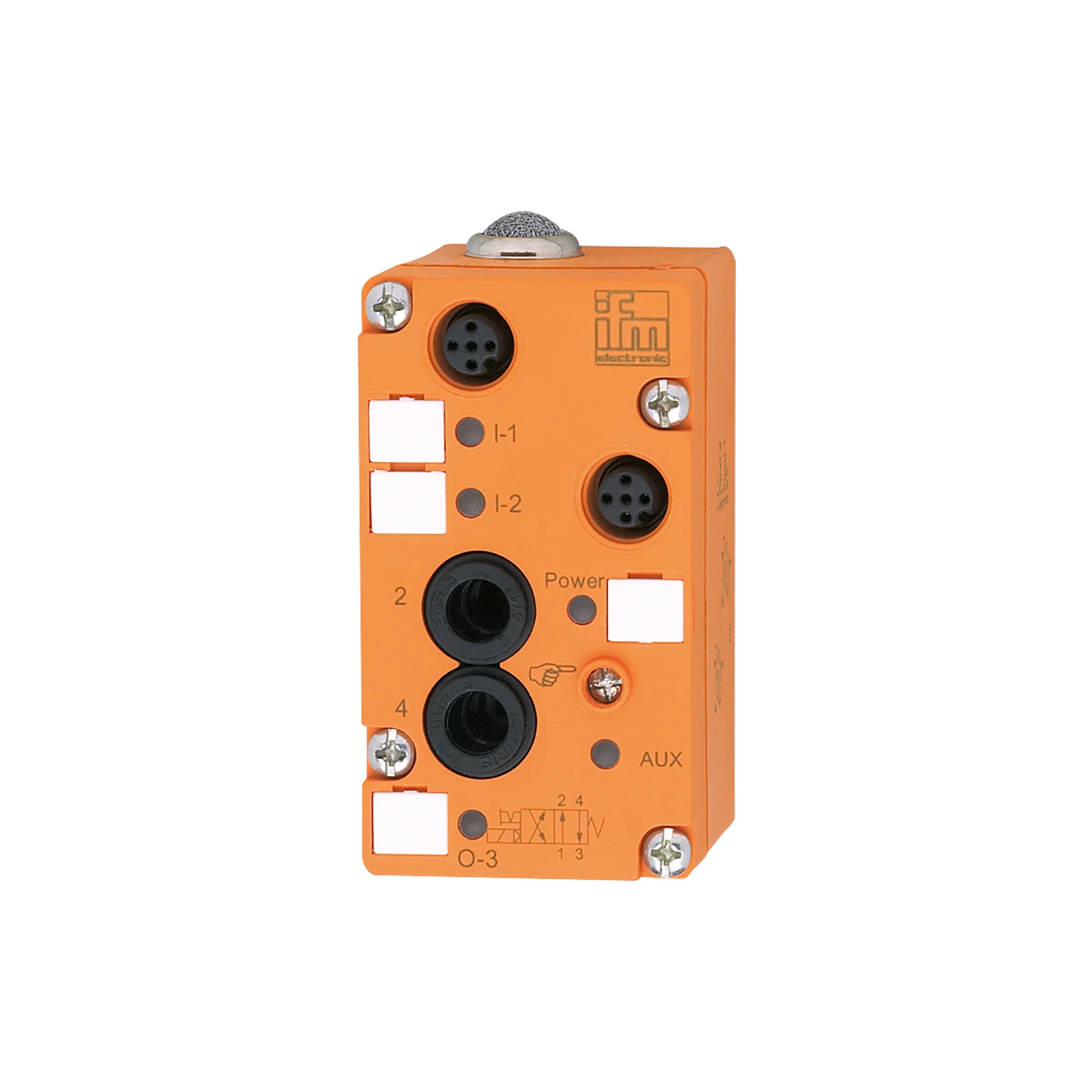

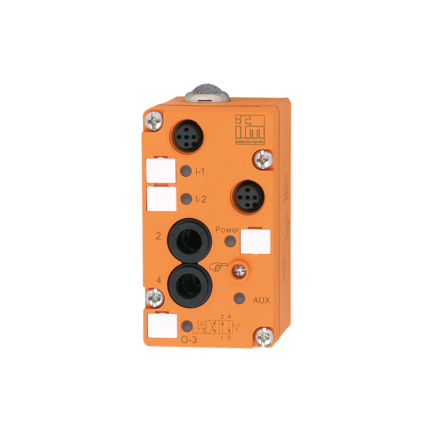

Opis produktu - AirBox AS-i AirBox 2DI 1PO M12 (AC2048) - IFM
- Do zdecentralizowanego załączania cylindrów i aktuatorów zaworów
- Połączenie modułu we/wy AS-i i zaworu elektromagnetycznego
- Duża wydajność energetyczna dzięki zdecentralizowanemu zastosowaniu w pobliżu aktuatora
- Prostszy montaż i podłączanie oprzewodowania
- Łatwy montaż i podłączanie przewodów w dolnej części modułu
Aplikacja
| Aplikacja | montaż obiektowy |
Dane elektryczne
| Napięcie zasilania[V] | 26,5...31,6 DC |
| Maks. pobór prądu z sieci AS-i[mA] | 165 |
| Dodatkowe zasilanie[V] | 18...30 DC; (do PELV) |
| Zintegrowana funkcja Watchdog | tak |
Wejścia / wyjścia
| Liczba wejść i wyjść | Liczba wejść binarnych: 2; Liczba wyjść pneumatycznych: 1 |
Wejścia
| Liczba wejść binarnych | 2 |
| Obwód wejść binarnych | PNP |
| Zasilanie wejść | AS-i |
| Zasilanie[V] | 20...30 |
| Maksymalna obciążalność wejść łącznie[mA] | 100 |
| Prąd wejściowy Wysoki[mA] | > 3 |
| Prąd wejściowy Niski[mA] | < 1,5 |
| Poziom przełączania Wysoki[V] | > 10 |
| Wejścia cyfrowe zabezpieczone przeciwzwarciowo | tak |
Wyjścia
| Liczba wyjść pneumatycznych | 1; (wybierane wyjscie pneumatyczne NO/NC ; monostabilny) |
| Wyjścia zasilania aktuatora | AUX |
Warunki pracy
| Temperatura otoczenia[°C] | 0...55 | |
| Uwaga dot. temperatury otoczenia |
| |
| Ochrona | IP 65 |
Testy / dopuszczenia
| EMC |
|
Klasyfikacja AS-i
| Rozszerzony tryb adresowania | nie | |||||||||||||||
| Profil mastera AS-i | M2; M3; M4 | |||||||||||||||
| AS-i profil | S-3.F | |||||||||||||||
| Konfiguracja AS-i E_A[hex] | 3 | |||||||||||||||
| AS-i_ID_kod[hex] | F | |||||||||||||||
| Bity danych |
|
Dane mechaniczne
| Waga[g] | 245 | ||
| Obudowa | prostopadłościan | ||
| Typ montażu | Interfejs AS-i dla dolnych części FC-E lub SC | ||

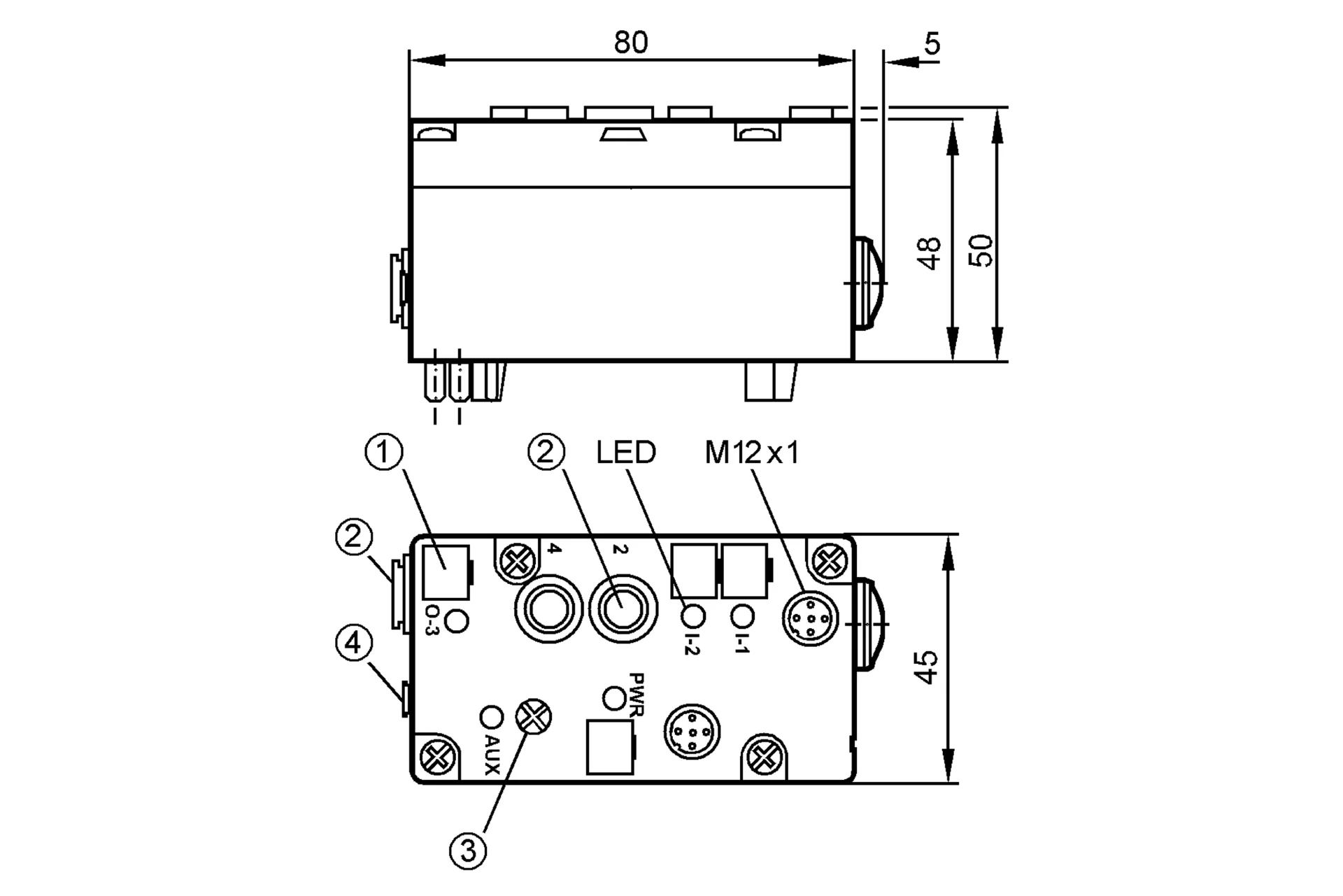

| Wymiary[mm] | 85 x 45 x 50 | ||
| Materiał | PBT | ||
| System pneumatyczny | 1 x 4/2-drogowy zawór gniazdowy | ||
| Zakres ciśnienia roboczego |
| ||
| Uwaga dot. zakresu ciśnienia pracy |
| ||
| Przepływ powietrza przy 6/5 bar[l/min] | 500 | ||
| Przepływ powietrza 6/0 bar[l/min] | 700 | ||
| Skład sprężonego powietrza | filtrowane (5 µm); zaolejone (ISO-VG10) lub nie zaolejone | ||
| Powietrze pomocnicze 90 % próżnia |
| ||
| Przyłącza rurowe | Legris LF 3000/8 / LF 3000/4 | ||
| Wylot powietrza | zintegrowany wydech |
Wyświetlacze / elementy robocze
| Wyświetlacz |
|
Połączenie elektryczne
| Podłączenie modułu | Przewody płaskie |
Uwagi
| Uwagi |
| |
| Sztuk w opakowaniu | 1 szt. |
Połączenie elektryczne
| Podłączenie | styki kontaktowe do dolnej części modułu, FK-E / PG: |
| Podłączenie | Konektor: M12 |
Parametry techniczne - AirBox AS-i AirBox 2DI 1PO M12 (AC2048) - IFM
Nr kat.
OC-IFM000115
Adres producenta/dystrybutora
ifm electronic gmbh
Friedrichstraße 1
45128 Essen
Niemcy
