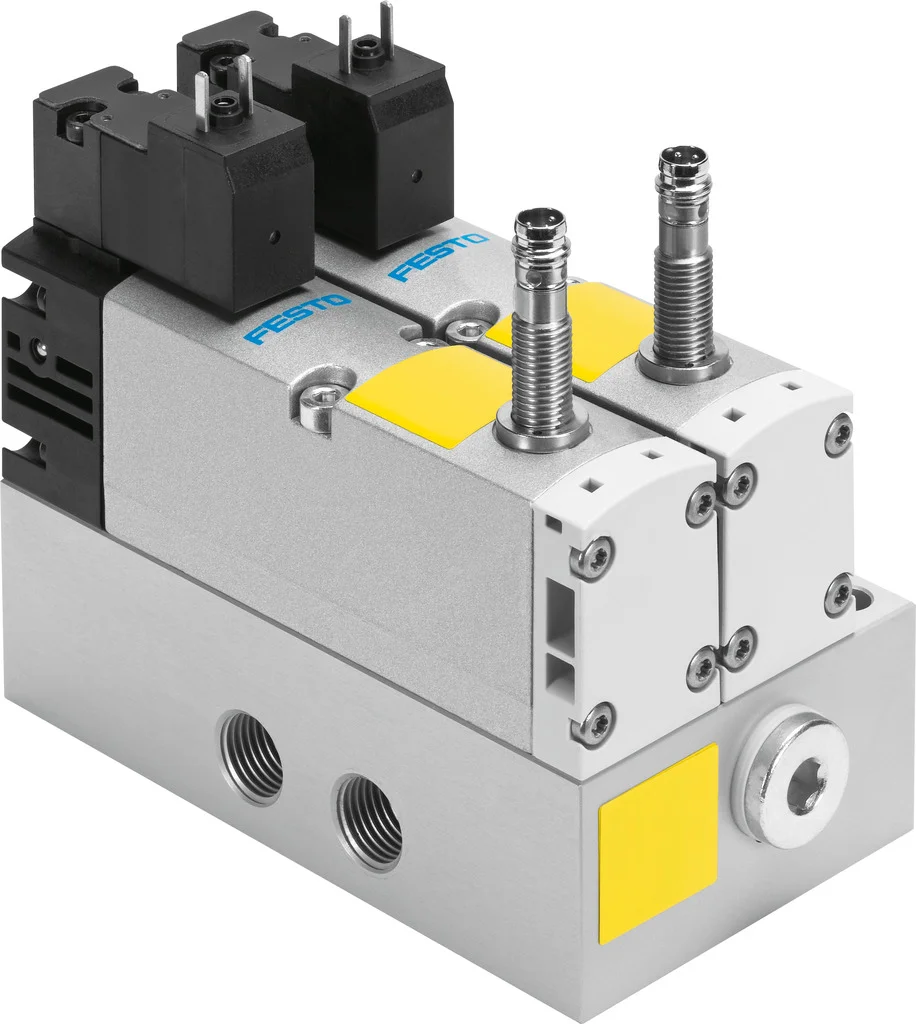

Blok sterownika VOFA-L26-T52-M-G14-1C1-ANP (569820) serii VOFA - Festo
SKU: OT-FESTO036634
MPN: VOFA-L26-T52-M-G14-1C1-ANP
Producent:
Festo
Cena netto/szt.
3 895,63 zł
4 791,62 zł
brutto/szt.
Opis produktu - Blok sterownika VOFA-L26-T52-M-G14-1C1-ANP (569820) serii VOFA - Festo
Czysto mechaniczny, wytrzymały blok sterownika. Może być stosowany jako zawór bezpieczeństwa w prasach zgodnie z ISO 16092-4 i dyrektywą UE 2006/42/WE (maszyny).
- Redundantnie skonstruowany blok zaworowy umożliwiający bezpieczne odwrócenie niebezpiecznego ruchu lub bezpieczne odpowietrzanie napędów pneumatycznych
- Możliwość wyboru zdecentralizowanej wersji z pojedynczym przyłączem elektrycznym i pneumatycznym lub modułu zintegrowanego z wyspą zaworową VTSA/VTSA-F.
- Wyposażona w zawory VSVA
- Sygnalizacja pozycji przełączenia przy pomocy czujników
- Z funkcjami zabezpieczającymi
- Możliwość zastosowania jako zawór bezpieczeństwa prasy zgodnie z ISO 16092-4
Dane techniczne
| Funkcja zaworu | 5/2 monostabilny |
| Sposób uruchamiania | elektrycznie |
| Szerokość zabudowy | 65 mm |
| Normalny przepływ nominalny (znormalizowany zgodnie z DIN 1343) | 950 l/min |
| Pneumatyczne przyłącze robocze | G1/4 |
| Napięcie robocze | 24V DC |
| Ciśnienie robocze | 0.3 MPa |
| Ciśnienie robocze | 3 bar |
| Ciśnienie robocze | 43.5 psi |
| Konstrukcja | Zawór tłoczkowo-suwakowy |
| Sposób powrotu | sprężyna mechaniczna |
| Stopień ochrony | IP65 |
| Certyfikacja | c UL us - Recognized (OL) |
| Znak KC | KC-EMV |
| Znak CE (patrz deklaracja zgodności) | Zgodnie z dyrektywą kompatybilności elektromagnetycznej UE |
| Znak UKCA (patrz deklaracja zgodności) | wg przepisów UK dot. EMV |
| Jednostka certyfikująca | UL MH19482 |
| Funkcja odpowietrzenia | z możliwością dławienia |
| Sposób uszczelnienia | miękki |
| Pozycja montażu | dowolny |
| Spełnia normę | EN 60947-5-2 |
| Pomocnicze sterowanie ręczne | brak |
| Rodzaj sterowania | sterowanie pilotem |
| Przyłącze zasilania powietrzem pilotów | wew. |
| Kierunek przepływu | jednokierunkowy |
| Symbol | 00997332 |
| Zasada pomiaru | indukcyjny |
| Pokrycie | przekrycie dodatnie |
| Zabezpieczenie przed odwrotną polaryzacją czujnika | do wszystkich przyłączy elektrycznych |
| Funkcja bezpieczeństwa | Bezpieczeństwo obsługi, zabezpieczenie przed przypadkowym włączeniem |
| Performance Level (PL) | Bezpieczeństwo obsługi, zabezpieczenie przed przypadkowym włączeniem / do kategorii 4, poziom zapewnienia bezpieczeństwa e |
| Uwaga dotycząca dynamicznego wymuszania stanu | Częstotliwość przełączania min. 1/tydzień |
| Wskaźnik stanu sygnału | Przy pomocy osprzętu |
| Kontrola pozycji przełączania | Wykrywanie położenia spoczynkowego przez czujnik |
| Wskaźnik stanu przełączenia czujnika | Dioda LED |
| Ciśnienie pilota | 0.3 MPa |
| Ciśnienie pilota | 3 bar |
| Praca na podciśnieniu | nie |
| Czas wyłączania | 56 ms |
| Czas włączania | 22 ms |
| Zawór - czas włączenia czujnika | 60 ms |
| Zawór - czas wyłączenia czujnika | 11 ms |
| Czas pracy ciągłej | 100% |
| Maks. dodatni impuls testowy przy sygnale 0 | 1000 µs |
| Maks. ujemny impuls testowy na 1 sygnale | 800 µs |
| Wyjście dwustanowe | NPN |
| Parametry cewki | 24 V DC: 1,8 W |
| Dopuszczalne wahania napięcia | -15% / +10% |
| Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Uwaga dotycząca medium roboczego/sterującego | Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować) |
| Odporność na drgania | Test odporności podczas transportu przy drganiach o stopniu intensywności 2 wg FN 942017-4 i EN 60068-2-6 |
| Odporność na wstrząsy | Test odporności na wstrząsy o stopniu intensywności 2 wg FN 942017-5 i EN 60068-2-27 |
| Klasa odporności korozyjnej wg normy Festo | 0 - Brak obciążenia korozyjnego |
| Zgodność z LABS | VDMA24364-B1/B2-L |
| Maks. pole zakłóceń magnetycznych | 60 mT |
| Temperatura medium | -5 degC |
| Poziom ciśnienia akustycznego | 85 dB(A) |
| Ochrona przed bezpośrednim i pośrednim dotykiem | PELV |
| Medium sterujące (dla pilotów) | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Temperatura otoczenia | -5 degC |
| Znamionowa wysokość użytkowa | 1000 m wg VDE 0580 |
| Waga produktu | 1138 g |
| Zakres napięcia roboczego DC, czujnik | 10 V |
| Zabezpieczenie przed zwarciem, czujnik | pulsacyjna |
| Prąd pracy jałowej, czujnik | 10 mA |
| Maks. prąd wyjściowy czujnika | 200 mA |
| Maks. częstotliwość przełączania, czujnik | 5000 Hz |
| Tętnienie resztkowe, czujnik | +- 10% |
| Spadek napięcia, czujnik | 2 V |
| Przyłącze elektryczne | Kształt C |
| Przyłącze czujnika | Wtyczka |
| Typ mocowania | Przy pomocy otworów przelotowych |
| Przyłącze manometru | G1/4 |
| Przyłącze pneumatyczne 1 | G1/4 |
| Przyłącze pneumatyczne 2 | G1/4 |
| Przyłącze pneumatyczne 3 | G1/4 |
| Przyłącze pneumatyczne 4 | G1/4 |
| Przyłącze pneumatyczne 5 | G1/4 |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Materiał uszczelnień | FPM |
| Materiał obudowy | Aluminiowy odlew ciśnieniowy |
| Materiał śrub | Stal, ocynkowana |
| Funkcja elementu przełączającego | Zestyk normalnie zamknięty |
Parametry techniczne - Blok sterownika VOFA-L26-T52-M-G14-1C1-ANP (569820) serii VOFA - Festo
Przekrycie
Positive overlap
Uwaga o dynamicznym wymuszaniu stanu
Częstotliwość przełączania przynajmniej raz na tydzień
Odpowiedni do podciśnienia
Brak
Wyświetlanie stanu sygnału
Przy pomocy osprzętu
Charakterystyka cewki
24 V DC: 1,8 W
Medium dla pilotów
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Maks. ujemny impuls testowy przy sygnale logicznym 1
800 µs
Maks. dodatni impuls testowy przy sygnale logicznym 0
1 000 µs
Czas przełączania przy włączaniu
22 ms
Czas przełączania przy wyłączaniu
56 ms
Sposób pomiaru
Indukcyjny
Zasilanie pneum. pilotów
Wewnętrzne
Pomocnicze ręczne uruchamianie
Brak
Funkcja odpowietrzenia
Możliwość dławienia
Certyfikat
UL MH19482
Funkcja bezpieczeństwa
Manipulation/start-up protection, Odwrócenie kierunku ruchu
Ciśnienie pilota
3 ... 10 bar
Szerokość zabudowy
65 mm
Ochrona przed bezpośrednim i pośrednim kontaktem
Bardzo niskie napięcie ochronne z bezpiecznym odłączeniem (PELV), Klasa ochrony wg EN60950/IEC 950
Nominalna wysokość użytkowania
1000 m wg VDE 0580
Funkcja elementu przełączającego
Styk normalnie zamknięty
Przyłącze czujnika
Wtyczka, 3-pin, M8x1
Spadek napięcia na czujniku
<= 2 V
Tętnienia resztkowe czujnika
± 10 %
Maks. częstotliwość przełączania czujnika
5 000 Hz
Maks. prąd wyjściowy czujnika
200 mA
Prąd jałowy czujnika
<= 10 mA
Odporność czujnika na zwarcie
Obwód impulsowy
Zakres napięcia roboczego DC dla czujnika
10 ... 30 V
Przyłącze pneumatyczne 5
G1/4
Maks. magnetyczne pole zakłócające
60 mT
Wyjście dwustanowe
NPN
Zawór – czas wyłączania czujnika
11 ms
Zawór – czas załączania czujnika
60 ms
Wyświetlanie stanu czujnika
LED
Sygnalizacja przełączenia zaworu
Położenie normalne z czujnikiem
Performance Level (PL)
Zabezpieczenie przed manipulacją, zabezpieczenie przed nieoczekiwanym startem, do kategorii 4, Performance Level e, Odwrócenie kierunku ruchu/do Kategoria 4, Performance Level e
Zabezpieczenie przed zmianą polaryzacji czujnika
dla wszystkich przyłączy elektrycznych
Uwaga dotycząca materiałów
Zgodne z RoHS
Zgodność z normą
EN 60947-5-2
Pozycja zabudowy
Dowolna
Materiał śrub
Stal, Ocynkowana
Przyłącze manometru
G1/4
Normalny przepływ nominalny
950 l/min
Znak KC
KC-EMV
Czas pracy ciągłej
100 %
Funkcja zaworu
5/2 monostabilny
Materiał obudowy
Aluminium-odlew ciśnieniowy, PA
Uwagi odnośnie medium roboczego
Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Dopuszczenie
c UL us - Recognized (OL)
Przyłącze elektryczne
Schemat podłączenia typu C wg EN175301-803, Wg EN 175301-803, bez przewodu uziemiającego
Temperatura medium
-5 ... 50 °C
Stopień ochrony
IP65, NEMA 4
Sposób montażu
Przy pomocy otworów przelotowych
Materiał uszczelnień
FPM, HNBR, NBR
Temperatura otoczenia
-5 ... 50 °C
Ciśnienie robocze
3 ... 10 bar
Sposób uruchomienia
Elektryczny
Przyłącze pneumatyczne 4
G1/4
Przyłącze pneumatyczne 3
G1/4
Przyłącze pneumatyczne 2
G1/4
Przyłącze pneumatyczne 1
G1/4
Kierunek przepływu
Jednokierunkowy
Rodzaj sterowania
Z pilotem
Sposób kasowania
Sprężyna mechaniczna
Rodzaj uszczelnienia
Miękkie
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Odporność na wstrząsy
Test odporności na wstrząsy, poziom surowości warunków 2 zgodnie z FN942017-5 i EN60068-2-27
Odporność na wibracje
Transport application test at severity level 2 in accordance with FN 942017-4 and EN 60068-2-6
Poziom ciśnienia akustycznego
85 dB(A)
Dopuszczalne wahania napięcia
-15 % / +10 %
Znak CE (patrz deklaracja zgodności)
Wg dyrektywy EU-EMV, Wg dyrektywy maszynowej EU
Waga produktu
1 138 g
Konstrukcja
Zawór tłoczkowo-suwakowy
Klasa odporności na korozję CRC
0 – Brak odporności na korozję
Nr kat.
OT-FESTO036634
