Cena netto/szt.
2 029,73 zł
2 496,57 zł
brutto/szt.
.png)

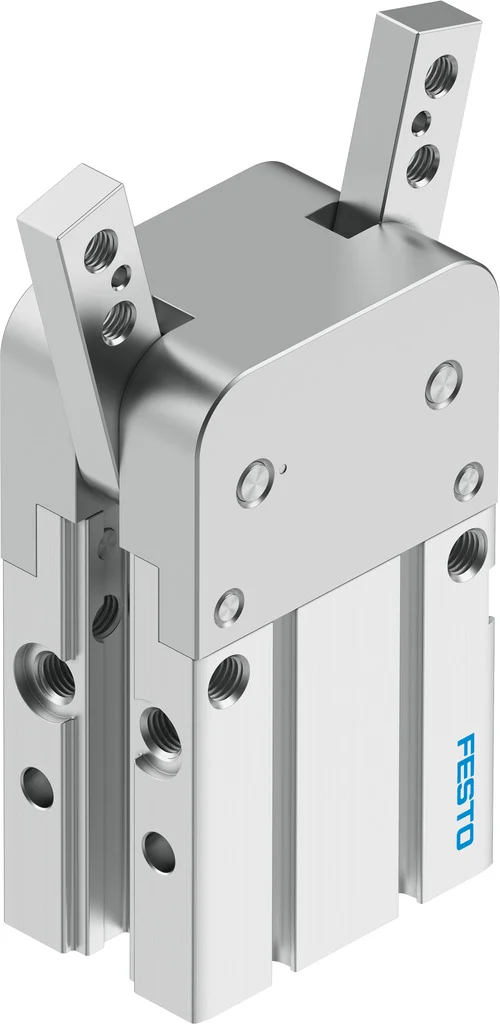

Opis produktu - Chwytak kątowy DHWC-20-A-S-NO (8128702) serii DHWC - Festo
Ekonomiczny chwytak kątowy z wysoką dokładnością powtórzeń i wysokim momentem obrotowym nadaje się szczególnie do obróbki małych elementów i przekonuje niewielką masą własną, kompaktową konstrukcją i długą żywotnością.
- Duża obciążalność momentem dzięki bocznemu podparciu szczęk chwytaka
- Maks. dokładność powtarzalności
- Może być używany jako chwytak dwustronnego lub jednostronnego działania
- Wersja jednostronnego działania z zabezpieczeniem siły chwytania, sprężyna otwiera szczęki (NO)
- Odpowiedni do chwytania zewnętrznego i wewnętrznego
- Wiele opcji montażu na napędach
- Zrównoważona produkcja dzięki zmniejszeniu zużycia materiałów
Dane techniczne
| Wielkość | 20 |
| Maks. zamienność | 0.2 mm |
| Maks. kąt otwarcia | 30 deg |
| Symetria obrotowa | 0.2 mm |
| Dokładność powtarzalności chwytaka | 0.1 mm |
| Liczba szczęk chwytaka | 2 |
| Typ napędu | pneumatyczny |
| Pozycja montażu | dowolny |
| Sposób działania | Jednostronnego działania |
| Funkcja chwytaka | Wspornik |
| Zabezpieczenie siły chwytania | przy otwieraniu |
| Konstrukcja | Kierunek przyłączenia z boku |
| Sygnalizacja położenia | do wyłącznika zbliżeniowego |
| Symbol | 00997349 |
| Ciśnienie robocze | 0.15 MPa |
| Ciśnienie robocze | 1.5 bar |
| Ciśnienie robocze | 21.75 psi |
| Maks. częstotliwość robocza chwytaka | 2 Hz |
| Min. czas otwarcia przy 0,6 MPa (6 bar, 87 psi) | 13 ms |
| Min. czas zamykania przy 0,6 MPa (6 bar, 87 psi) | 10 ms |
| Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Uwaga dotycząca medium roboczego/sterującego | Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować) |
| Klasa odporności korozyjnej wg normy Festo | 0 - Brak obciążenia korozyjnego |
| Zgodność z LABS | VDMA24364-B2-L |
| Temperatura otoczenia | -10 degC |
| Całkowity moment chwytania przy 0,6 MPa (6 bar, 87 psi), zamykanie | 120.9 Ncm |
| Masowy moment bezwładności | 0.255 kgcm² |
| Maks. siła na szczękach chwytaka Fz, statyczna | 100 N |
| Maks. moment na szczęce chwytaka Mx, statyczny | 1.5 Nm |
| Maks. moment na szczęce chwytaka My statyczny | 2.2 Nm |
| Maks. moment na szczęce chwytaka Mz statyczny | 2.2 Nm |
| Waga produktu | 190.5 g |
| Typ mocowania | Mocowanie bezpośrednie przez otwór przelotowy |
| Przyłącze pneumatyczne | M5 |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Materiał zaślepki | Stop aluminium, anodowany |
| Materiał obudowy | Stop aluminium, anodowany |
| Materiał szczęk chwytaka | Stal wysokostopowa |
Parametry techniczne - Chwytak kątowy DHWC-20-A-S-NO (8128702) serii DHWC - Festo
Medium robocze
Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]
Ciśnienie robocze
21.75 psi do 116 psi
Temperatura otoczenia
-10 °C do 60 °C
Funkcja chwytaka
Wspornik
Typ mocowania
opcjonalnie:Mocowanie bezpośrednie przez otwór przelotowyMontaż bezpośredni przy pomocy gwintuz otworem przelotowym i kołkiem pasowanymprzy pomocy gwintu wew. i kołka pasowanego
Sposób działania
Jednostronnego działaniaotwarty
Konstrukcja
Kierunek przyłączenia z bokuwymuszony przebieg ruchu
Waga produktu
190.5 g
Liczba szczęk chwytaka
2
Materiał zaślepki
Stop aluminium, anodowany
Maks. częstotliwość robocza chwytaka
≤2 Hz
Maks. kąt otwarcia
30 stopni
Typ napędu
pneumatyczny
Materiał obudowy
Stop aluminium, anodowany
Pozycja montażowa
dowolny
Przyłącze pneumatyczne
M5
Nr kat.
OT-FESTO096045
Pliki do pobrania - Chwytak kątowy DHWC-20-A-S-NO (8128702) serii DHWC - Festo
- fd9c1941e683e533c222e67af7c587d8.pdf Pobierz
Adres producenta/dystrybutora
Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
