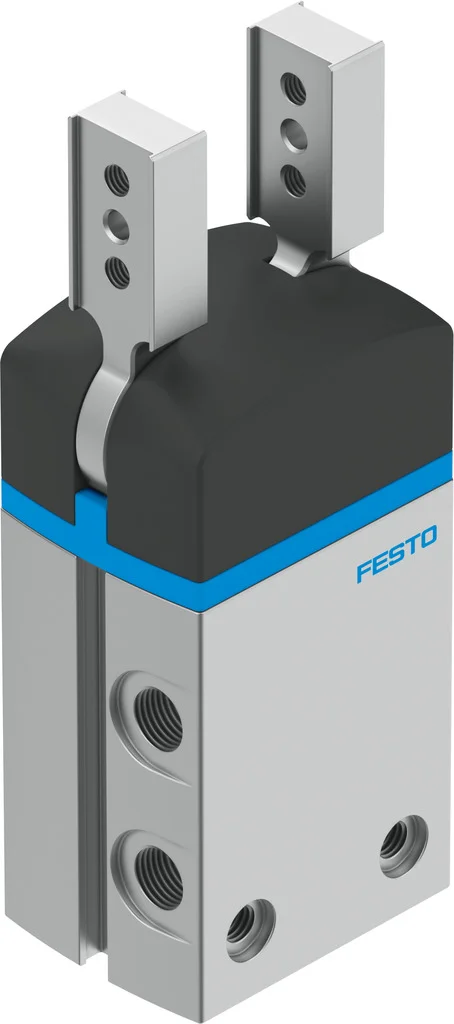

Chwytak promieniowy DHRS-32-A (1310164) serii DHRS - Festo
SKU: OT-FESTO032841
MPN: DHRS-32-A
Producent:
Festo
Cena netto/szt.
3 817,76 zł
4 695,84 zł
brutto/szt.
.png)
Opis produktu - Chwytak promieniowy DHRS-32-A (1310164) serii DHRS - Festo
Ekonomiczny, standardowy chwytak o dużej sile chwytu do 725 Nm bez trudu radzi sobie z większością zastosowań. Występuje w różnych wielkościach, oferuje wykrywanie pozycji, opcjonalne podtrzymywanie siły chwytu i jest odporny na wysokie obciążenia momentem obrotowym.
- Duża obciążalność momentem dzięki bocznemu podparciu szczęk chwytaka
- Samocentrujący
- Wewnętrzny stały dławik
- Maks. dokładność powtarzalności
- Szczelinowy system prowadzenia
- Może być stosowany jako chwytak dwustronnego lub jednostronnego działania
- Wersja jednostronnego działania lub z zabezpieczeniem siły chwytania, sprężyna zamyka szczęki (NC)
- Wiele opcji montażu na napędach
Dane techniczne
| Wielkość | 32 |
| Maks. zamienność | 0.2 mm |
| Maks. kąt otwarcia | 180 deg |
| Symetria obrotowa | 0.2 mm |
| Dokładność powtarzalności chwytaka | 0.1 mm |
| Liczba szczęk chwytaka | 2 |
| Pozycja montażu | dowolny |
| Sposób działania | dwustronnego działania |
| Funkcja chwytaka | Promieniowy |
| Konstrukcja | wymuszony przebieg ruchu |
| Sygnalizacja położenia | do wyłącznika zbliżeniowego |
| Symbol | 00991894 |
| Ciśnienie robocze | 2 bar |
| Maks. częstotliwość robocza chwytaka | 3 Hz |
| Min. czas otwarcia przy 0,6 MPa (6 bar, 87 psi) | 111 ms |
| Min. czas zamykania przy 0,6 MPa (6 bar, 87 psi) | 119 ms |
| Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Uwaga dotycząca medium roboczego/sterującego | Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować) |
| Klasa odporności korozyjnej wg normy Festo | 1 - niskie obciążenie korozyjne |
| Zgodność z LABS | VDMA24364-B2-L |
| Przydatność do produkcji akumulatorów litowo-jonowych | Nie wolno stosować metali, w których zawartość miedzi przekracza 5% masy. Wyjątkiem są płytki drukowane, kable, złącza elektryczne i cewki |
| Temperatura otoczenia | 5 degC |
| Całkowity moment chwytania przy 0,6 MPa (6 bar, 87 psi), otwarcie | 423 Ncm |
| Całkowity moment chwytania przy 0,6 MPa (6 bar, 87 psi), zamykanie | 390 Ncm |
| Masowy moment bezwładności | 1.66 kgcm² |
| Maks. siła na szczękach chwytaka Fz, statyczna | 120 N |
| Maks. moment na szczęce chwytaka Mx, statyczny | 6.2 Nm |
| Maks. moment na szczęce chwytaka My statyczny | 6.2 Nm |
| Maks. moment na szczęce chwytaka Mz statyczny | 6.2 Nm |
| Waga produktu | 480 g |
| Typ mocowania | Przy pomocy gwintu wew. i tulejki centrującej |
| Przyłącze pneumatyczne | G1/8 |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Materiał zaślepki | PA |
| Materiał obudowy | Stop aluminium, twardo anodowany |
| Materiał szczęk chwytaka | Stal wysokostopowa |
Parametry techniczne - Chwytak promieniowy DHRS-32-A (1310164) serii DHRS - Festo
Wielkość
32
Konstrukcja
dodatnio poprowadzona sekwencja ruchu
Maks. moment na szczęce chwytaka Mz , statyczny
6,2 Nm
Uwagi odnośnie medium roboczego
możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Klasa odporności na korozję CRC
1 – niska odporność na korozję
Przyłącza pneumatyczne
G1/8
Waga produktu
480 g
Maks. dokładność zamienności
<= 0,2 mm
Masowy moment bezwładności
1.66 kg cm2
Maks. moment na szczęce chwytaka Mx, statyczny
6,2 Nm
Maks. moment na szczęce chwytaka My, statyczny
6,2 Nm
Tryb pracy
dwustronnego działania
Maks. częstotliwość robocza chwytaka
<= 3 Hz
Min. czas otwarcia przy ciśnieniu 0,6 MPa (6 bar, 87 psi)
111 ms
Min. czas zamykania przy ciśnieniu 0,6 MPa (6 bar, 87 psi)
119 ms
Symetria osiowa
<= 0,2 mm
Maks. siła na szczęce chwytaka Fz, statyczna
120 N
Materiał szczęk chwytaka
stal wysokostopowa
Maks. kąt otwarcia
180 deg
Całkowity moment chwytu przy 0,6 MPa (6 bar, 87 psi), otwarcie
423 Ncm
Całkowity moment chwytu przy 0,6 Mpa (6 bar, 87 psi), zamknięcie
390 Ncm
Uwaga dotycząca materiałów
zgodne z RoHS
Ciśnienie robocze
2 do 8 bar
Temperatura otoczenia
5 do 60 °C
Materiał pokrywy
PA
Pozycja montażowa
dowolna
Wymagania dla medium roboczego i sterującego
możliwość pracy w oleju (wymagana przy dalszej eksploatacji)
Rodzaj konstrukcji
sekwencja ruchów wymuszonych
Sposób montażu
gwint wewnętrzny i tulejka centrująca, przy pomocy otworów przelotowych i tulejek centrujących
Sygnalizacja położenia
przy pomocy czujników
Przyłącze pneumatyczne
G1/8
Medium robocze
sprężone powietrze zgodne z ISO 8573-1:2010 [7:4:4]
Materiał obudowy
stop aluminium, twardy anodowany
Liczba szczęk
2
Funkcja chwytaka
promieniowy
Dokładność powtarzalności
0 do 0,1 mm
Tworzywo obudowy
twardy kuty stop aluminium, anodowany
Zasada działania
o podwójnym działaniu
Powtarzalność
<= 0,1 mm
Pozycja zabudowy
dowolna
Nr kat.
OT-FESTO032841
Pliki do pobrania - Chwytak promieniowy DHRS-32-A (1310164) serii DHRS - Festo
- Karta katalogowa Pobierz
- Dane techniczne Pobierz
Adres producenta/dystrybutora
Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
