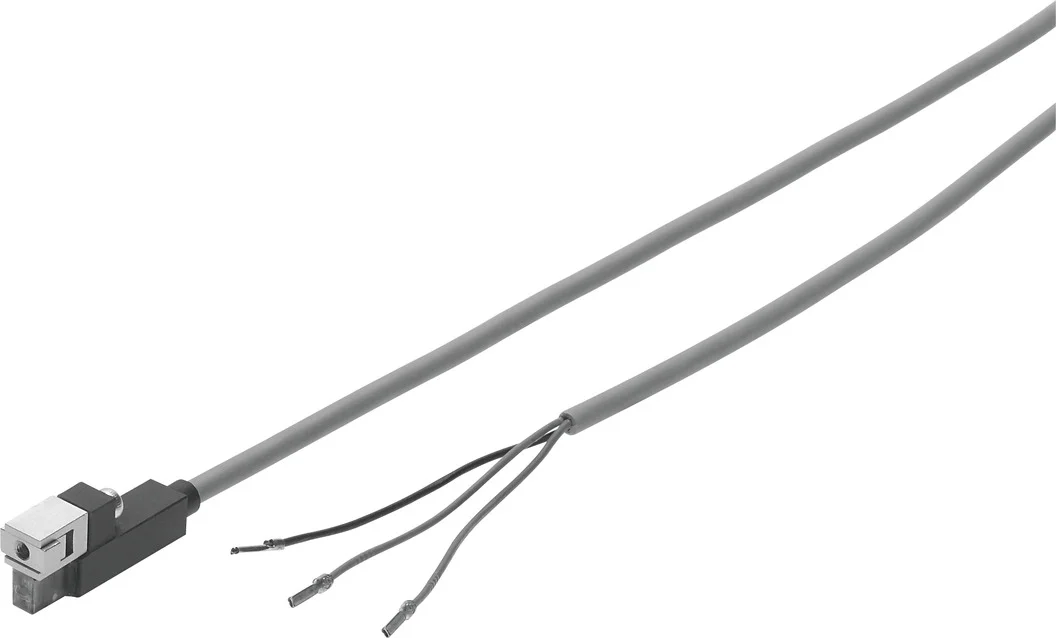

Czujnik zbliżeniowy SMT-8G-PS-24V-E-2,5Q-OE serii SMT - Festo
Festo

Czujnik zbliżeniowy SMT-8G-PS-24V-E-2,5Q-OE serii SMT - Festo

SKU: OT-FESTO028063 MPN: SMT-8G-PS-24V-E-2,5Q-OE
Producent: Festo
Cena netto/szt. 264,24 zł
325,02 zł brutto/szt.
Czujnik zbliżeniowy SMT-8G-PS-24V-E-2,5Q-OE serii SMT - Festo
264,24 zł netto
szt.
szt.
Produkt: Dostępny
Czas wysyłki: Natychmiast więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Czujnik zbliżeniowy SMT-8G-PS-24V-E-2,5Q-OE serii SMT - Festo

Elektroniczny wyłącznik zbliżeniowy do rowka T, wsuwany z boku, konstrukcja zoptymalizowana pod kątem chwytaków..

  • Zasada pomiaru: magnetorezystancyjna
  • Typ SMT-8G: konstrukcja idealnie dostosowana do sygnalizacji położenia chwytaka
  • Możliwość wzdłużnego wsunięcia w rowek, włożenia od góry do rowka
  • Wskaźnik LED stanu przełączenia
  • Długość kabla 0,3; 2,5; 5 m

Dane techniczne

Konstrukcjado rowka T
W oparciu o normęEN 60947-5-2
Symbol00991152
CertyfikacjaRCM Mark
Znak CE (patrz deklaracja zgodności)Zgodnie z dyrektywą kompatybilności elektromagnetycznej UE
Znak UKCA (patrz deklaracja zgodności)wg przepisów UK dot. EMV
Jednostka certyfikującaUL E232949
Informacja o materiałachZgodność z dyrektywą RoHS
Informacja o zastosowaniuhttps://www.festo.com/Drive-Sensor-Overview
Wielkość pomiarowaPozycja
Zasada pomiarumagnetorezystancyjny
Temperatura otoczenia-20 degC
Dokładność powtarzalności0.2 mm
Wyjście dwustanowePNP
Funkcja elementu przełączającegoNormalnie otwarty
Czas załączenia1 ms
Czas wyłączenia1 ms
Maks. częstotliwość przełączania150 Hz
Maks. prąd wyjściowy100 mA
Maks. zdolność przełączania DC2.8 W
Spadek napięcia2 V
Indukcyjny obwód ochronnyOdpowiedni do cewek MZ, MY, ME
Prąd resztkowy0.01 mA
Zabezpieczenie przeciwzwarciowetak
Odporność na przeciążeniewystępuje
Znamionowe napięcie robocze DC24 V
Zakres napięcia roboczego DC10 V
Tętnienia resztkowe10 %
Ochrona przed zmianą polaryzacjido wszystkich przyłączy elektrycznych
Przyłącze elektryczne 1, rodzaj przyłączaKabel
Przyłącze elektryczne 1, technika przyłączeniowaotwarty koniec
Przyłącze elektryczne 1, liczba pinów/żył3
Kierunek wyprowadzenia przyłączapoprzeczne
Warunki testowania kablaWytrzymałość zmęczeniowa na zginanie przy zmiennym obciążeniu: wg normy Festo
Długość kabla2.5 m
Właściwości kablaMożliwość stosowania w prowadnicach kabli/robotach
Kolor powłoki kablaszary
Materiał osłony kablaTPE-U(PU)
Zakończenia żyłZaślepka końca kabla
Typ mocowaniaMocowanie w rowku T
Maks. moment dokręcenia0.8 Nm
Pozycja montażudowolny
Waga produktu30 g
Kolor obudowyczarny
Materiał obudowyAluminium
Wskaźnik stanu przełączeniaDioda LED żółta
Temperatura otoczenia w przypadku kabla ruchomego-5 degC
Stopień ochronyIP65
Zgodność z LABSVDMA24364-B2-L
Przydatność do produkcji akumulatorów litowo-jonowychNie wolno stosować metali, w których zawartość miedzi, cynku lub niklu przekracza 1% masy.Wyjątek stanowi nikiel w stali, powierzchnie niklowane chemicznie, płytki obwodów drukowanych, kable, elektryczne złącza wtykowe i cewki
Klasa CleanroomKlasa 4 wg ISO 14644-1

Parametry techniczne - Czujnik zbliżeniowy SMT-8G-PS-24V-E-2,5Q-OE serii SMT - Festo

Maks. częstotliwość przełączania
150 Hz
Podłączenie elektryczne 1, typ podłączenia
Kabel
Podłączenie elektryczne 1, technologia podłączenia
Wolny koniec
Podłączenie elektryczne 1, liczba pinów/żył
3
Charakterystyka kabla
Prowadnica kabli + robot
Warunki testowania kabla
Wytrzymałość zmęczeniowa na zginanie wg normy Festo, warunki testu na zapytanie, Warunki testu na zapytanie, Prowadnica kabli: 5 milionów cykli, promień gięcia 28 mm
Temperatura otoczenia przy ruchomym ułożeniu kabla
-5 ... 70 °C
Materiał powłoki kabla
TPE-U(PU)
Kolor powłoki kabla
Szary
Kolor obudowy
Czarny
Sposób pomiaru
Magneto rezystancyjny
Wyjście dwustanowe
PNP
Funkcja elementu przełączającego
Styk normalnie otwarty
Instrukcje użytkowe
Support / Przegląd czujników do siłowników Właściwy czujnik do siłownika
Końce żył
Zaślepka końca kabla
Mierzona wielkość
Położenie
Wskaźnik stanu przełączania
Żółta dioda LED
Czas wyłączania
<= 1 ms
Czas włączania
<= 1 ms
Indukcyjny obwód ochronny
Pasuje do cewek MZ-, MY-, ME-
Prąd resztkowy
<= 0.01 mA
Spadek napięcia
<= 2 V
Zabezpieczenie przed przeciążeniem
Dostępne
Kierunek przyłącza wyjściowego
W poprzek
Maks. moc przełączania DC
2.8 W
Pozycja zabudowy
Dowolna
Sposób montażu
Zamocowany w rowku T, długości możliwe do włożenia w rowek
Stopień ochrony
IP65, IP68
Długość kabla
2.5 m
Dopuszczenie
RCM Mark, c UL us - Listed (OL)
Uwaga dotycząca materiałów
Nie zawierają miedzi i PTFE, Zgodne z RoHS
Kształt
Do rowka T
Materiał obudowy
Aluminium, Wzmocnione PA, Stal wysokostopowa, nierdzewna
Maks. Prąd wyjściowy
100 mA
Znak KC
KC-EMV
Zabezpieczenie przed odwrotną polaryzacją
Dla wszystkich przyłączy elektrycznych
Powtarzalność
0.2 mm
Temperatura otoczenia
-20 ... 70 °C
Zgodność z PWIS
VDMA24364-B2-L
Konstrukcja
do rowka T
W oparciu o normę
EN 60947-5-2
Waga produktu
30 g
Maks. moment dokręcający
0.8 Nm
Nominalne napięcie robocze DC
24 V
Znak CE (patrz deklaracja zgodności)
Wg dyrektywy EU-EMV, Zgodnie z dyrektywą EU RoHS
Zabezpieczenie przed zwarciem
Tak
Zakres napięcia roboczego DC
10 ... 30 V
Znak UKCA (patrz deklaracja zgodności)
Zgodnie z przepisami Wielkiej Brytanii dotyczącymi EMC, Zgodnie z przepisami Wielkiej Brytanii dotyczącymi RoHS
Tętnienie resztkowe
10 %
Nr kat.
OT-FESTO028063

Pliki do pobrania - Czujnik zbliżeniowy SMT-8G-PS-24V-E-2,5Q-OE serii SMT - Festo

  • Karta katalogowa Pobierz
  • Dane techniczne Pobierz

Adres producenta/dystrybutora

Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
